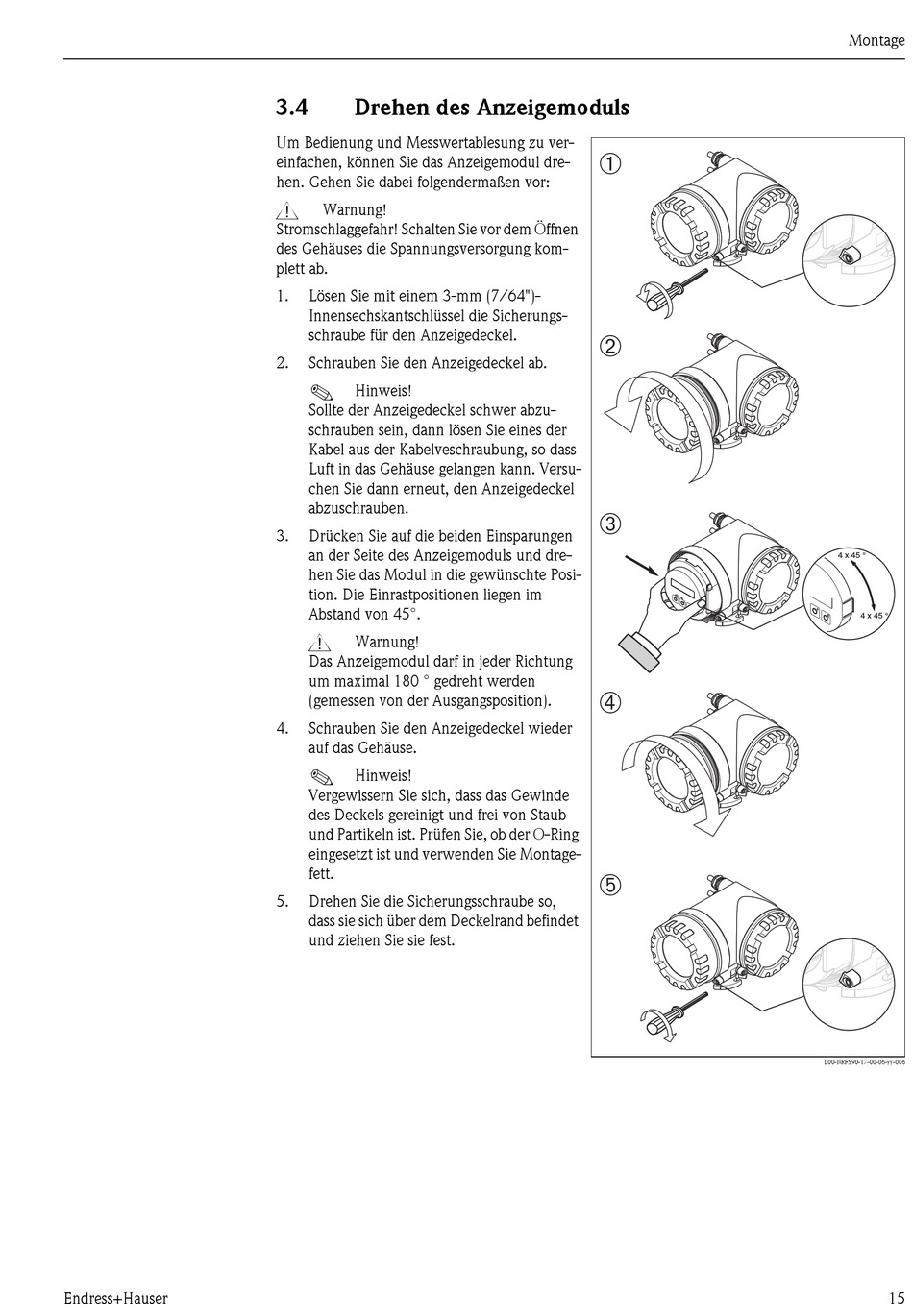

3.4

Drehen des Anzeigemoduls

Um Bedienung und Messwertablesung zu ver-
einfachen, können Sie das Anzeigemodul dre-
hen. Gehen Sie dabei folgendermaßen vor:
#
Warnung!
Stromschlaggefahr! Schalten Sie vor dem Öffnen
des Gehäuses die Spannungsversorgung kom-
plett ab.
1. Lösen Sie mit einem 3-mm (7/64")-
Innensechskantschlüssel die Sicherungs-
schraube für den Anzeigedeckel.
2. Schrauben Sie den Anzeigedeckel ab.
!
Hinweis!
Sollte der Anzeigedeckel schwer abzu-
schrauben sein, dann lösen Sie eines der
Kabel aus der Kabelveschraubung, so dass
Luft in das Gehäuse gelangen kann. Versu-
chen Sie dann erneut, den Anzeigedeckel
abzuschrauben.
3. Drücken Sie auf die beiden Einsparungen
an der Seite des Anzeigemoduls und dre-
hen Sie das Modul in die gewünschte Posi-
tion. Die Einrastpositionen liegen im
Abstand von 45°.
#
Warnung!
Das Anzeigemodul darf in jeder Richtung
um maximal 180 ° gedreht werden
(gemessen von der Ausgangsposition).
4. Schrauben Sie den Anzeigedeckel wieder
auf das Gehäuse.
!
Hinweis!
Vergewissern Sie sich, dass das Gewinde
des Deckels gereinigt und frei von Staub
und Partikeln ist. Prüfen Sie, ob der O-Ring
eingesetzt ist und verwenden Sie Montage-
fett.
5. Drehen Sie die Sicherungsschraube so,
dass sie sich über dem Deckelrand befindet
und ziehen Sie sie fest.
➀
➁
➂
➃
➄
Montage
4 x 45 °
4 x 45 °
L00-NRF590-17-00-06-yy-006
