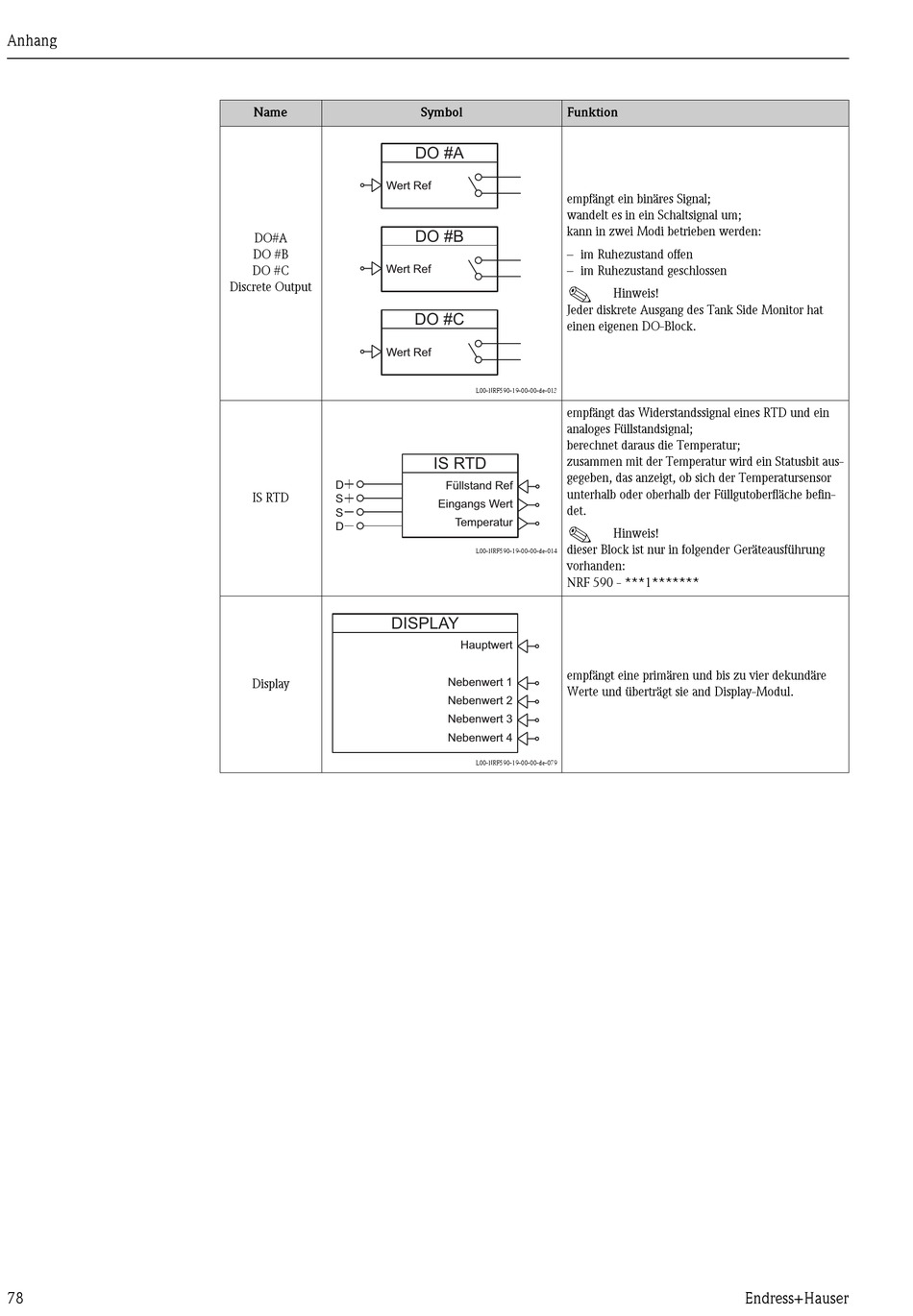

Endress+Hauser Tank Side Monitor NRF590 Betriebsanleitung Seite 78

Anhang
78
Name
Wert Ref
DO#A
DO #B
Wert Ref
DO #C
Discrete Output
Wert Ref
D
IS RTD
S
S
D
DISPLAY
Display
Symbol Funktion
DO #A
empfängt ein binäres Signal;
wandelt es in ein Schaltsignal um;
kann in zwei Modi betrieben werden:
DO #B
– im Ruhezustand offen
– im Ruhezustand geschlossen
!
Jeder diskrete Ausgang des Tank Side Monitor hat
DO #C
einen eigenen DO-Block.
L00-NRF590-19-00-00-de-013
empfängt das Widerstandssignal eines RTD und ein
analoges Füllstandsignal;
berechnet daraus die Temperatur;
zusammen mit der Temperatur wird ein Statusbit aus-
IS RTD
gegeben, das anzeigt, ob sich der Temperatursensor
Füllstand Ref
unterhalb oder oberhalb der Füllgutoberfläche befin-
Eingangs Wert
det.
Temperatur
!
dieser Block ist nur in folgender Geräteausführung
L00-NRF590-19-00-00-de-014
vorhanden:
NRF 590 - ***1*******
Hauptwert
empfängt eine primären und bis zu vier dekundäre
Nebenwert 1
Werte und überträgt sie and Display-Modul.
Nebenwert 2
Nebenwert 3
Nebenwert 4
L00-NRF590-19-00-00-de-079
Hinweis!
Hinweis!
