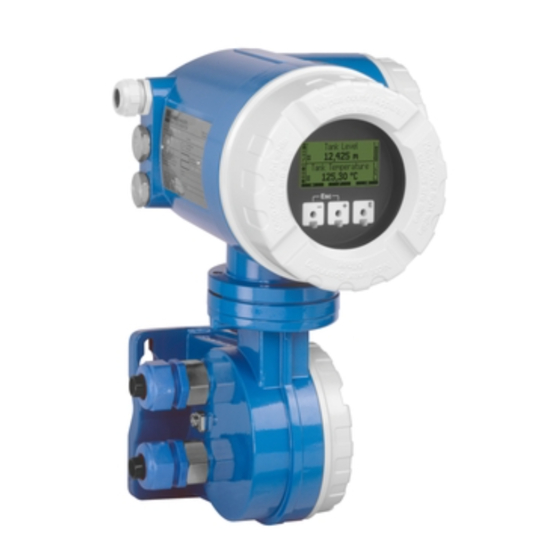

Endress+Hauser NRF590 Kurzanleitung

Austausch/Einbau eines I/O-Moduls auf der Netzteil-Leiterkarte
am Tank Side Monitor NRF590
Es dürfen nur identische, originale E+H-Ersatzteile eingesetzt werden.
0 2 1
Das Gerät darf nur von Fachpersonal repariert und gewartet werden. Dabei sind die Gerätedokumentation, die einschlägigen Normen,
die gesetzlichen Vorschriften und die Zertifikate zu beachten!
Ex i-Geräte:
0 2 1
Ex d-Geräte:
Vor der Demontage ist sicherzustellen, dass die Versorgungsspannung für das Gerät abgeschaltet ist.
Der Austausch erfordert folgende Werkzeuge:
• Kreuzschlitzschraubendreher Größe 1 und 2
• Innensechskantschlüssel SW 3 mm
• Flachzange
• ggf. eine Pinzette
Neue Ausführung
des Anzeigenhalters
Ausbau der Netzteil-Leiterkarte / Einbau des I/O-Moduls
1. Sicherheitskralle am Deckel mit Inbusschlüssel (SW 3 mm) lösen, etwa 4 Umdrehungen
2. Sichtdeckel abschrauben (7 Umdrehungen).
öffnen, um einen eventuellen Unterdruck im Gehäuse auszugleichen.
3a. Am Display die seitlichen Griffflächen zusammendrücken und Display herausnehmen
3b. Deckel am Displayhalter öffnen
4. Am Stecker des Anzeigenkabels die Verriegelungshebel zusammendrücken und das Kabel abstecken.
5. Die 2 Schrauben an der Anzeigenhalterung zum Elektronikraum lösen und Halterung abnehmen
6. Netzteil-Leiterkarte vorsichtig herausziehen (ggf. Flachzange benutzen)
KA591F/00/a2/09.07
52016534
Ausgabe/revision: 3
Die Reparatur ist so durchzuführen, dass die Spannungsfestigkeit der Ex ia Stromkreise gegen Erde erhalten bleibt.
Bei Bedarf kann eine Prüfung mit 500 Veff über 60 s durchgeführt werden.
Es ist zu prüfen das die Gewinde im Gehäuse und am Gehäusedeckel nicht beschädigt sind.
Vor dem Zusammenbau müssen die Gewinde der Gehäusedeckel und des Sensormoduls mit säurefreiem Fett geschmiert
werden. Das Einfetten entfällt, wenn ein Gewinde mit Trockenschmiermittel beschichtet ist.
Netzteil-Leiterkarte
2
3a 5
Alte Ausführung des
Anzeigenhalters
5
3b
Hinweis: Sollte es schwierig sein den Deckel zu lösen dann empfiehlt es sich eine Kabelverschraubung zu
52016534
6
4
Deckel-
sicherung
Inbus 3 mm
1
Achtung: Nicht am Flachbandkabel ziehen!
