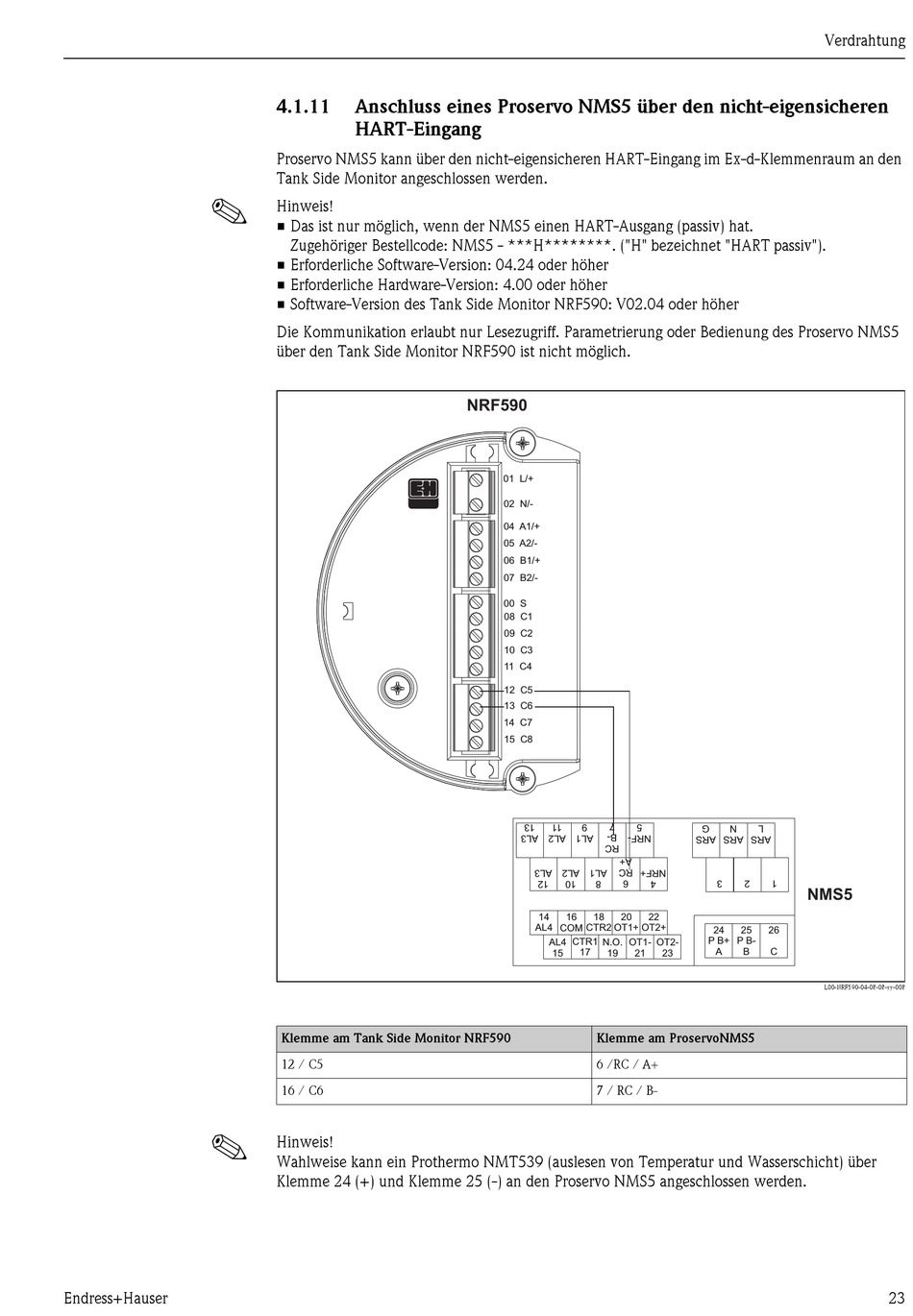

4.1.11 Anschluss eines Proservo NMS5 über den nicht-eigensicheren
HART-Eingang
Proservo NMS5 kann über den nicht-eigensicheren HART-Eingang im Ex-d-Klemmenraum an den
Tank Side Monitor angeschlossen werden.
Hinweis!
• Das ist nur möglich, wenn der NMS5 einen HART-Ausgang (passiv) hat.
Zugehöriger Bestellcode: NMS5 - ***H********. ("H" bezeichnet "HART passiv").
• Erforderliche Software-Version: 04.24 oder höher
• Erforderliche Hardware-Version: 4.00 oder höher
• Software-Version des Tank Side Monitor NRF590: V02.04 oder höher
Die Kommunikation erlaubt nur Lesezugriff. Parametrierung oder Bedienung des Proservo NMS5
über den Tank Side Monitor NRF590 ist nicht möglich.
Klemme am Tank Side Monitor NRF590
12 / C5
16 / C6
Hinweis!
Wahlweise kann ein Prothermo NMT539 (auslesen von Temperatur und Wasserschicht) über
Klemme 24 (+) und Klemme 25 (-) an den Proservo NMS5 angeschlossen werden.
NRF590
01 L/+
02 N/-
04 A1/+
05 A2/-
06 B1/+
07 B2/-
00 S
08 C1
09 C2
10 C3
11 C4
12 C5
13 C6
14 C7
15 C8
14 16 18 20
AL4 COM CTR2 OT1+
CTR1
AL4 N.O. OT1-
17
15 19 21
Klemme am ProservoNMS5
6 /RC / A+
7 / RC / B-
NMS5
22
OT2+
24 25 26
P B+ P B-
OT2-
A B C
23
Verdrahtung
L00-NRF590-04-08-08-yy-008
