Anschluss Eines 4-Draht-Füllstand-Radars Im Ex D Klemmenraum - Endress+Hauser Tank Side Monitor NRF590 Betriebsanleitung

Verdrahtung
22
4.1.10 Anschluss eines 4-Draht-Füllstand-Radars im Ex d Klemmenraum
01 L/+
02 N/-
04 A1/+
05 A2/-
06 B1/+
07 B2/-
00 S
08 C1
09 C2
10 C3
11 C4
12 C5
13 C6
14 C7
15 C8
WM550
GPE
V1

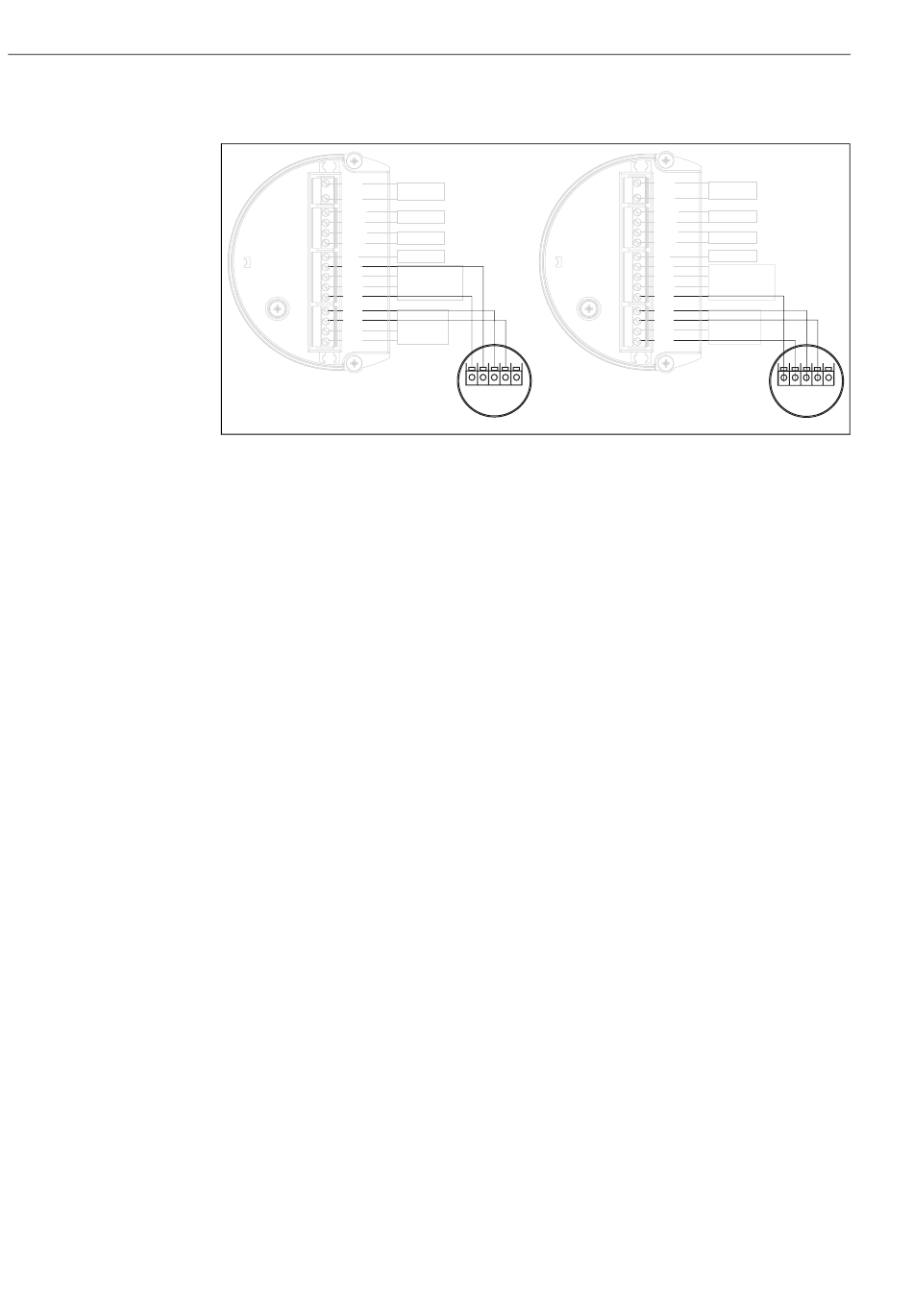

Abhängig von der gewählten Feldprotokoll-Platine kann ein nicht-eigensicheres Füllstand-Radar an
den HART-Eingang angeschlossen werden und auch die Versorgungsspannung vom Tank Side
Monitor beziehen. Gehen Sie dabe folgendermaßen vor:
• Verwenden sie die Klemmen 13 (+) und 12 (0V) des Tank Side Monitor, um das HART-Signal
anzuschließen.
• Für die Feldbusprotokolle Modbus, BPM, L&J und M/S:
Schließen Sie die Versorgungsleitungen des Füllstand-Radars an die Klemmen 11 (0V) und 15
(24V) an.
• Für die Feldbusprotokolle V1, WM550 und GPE:
Schließen Sie die Versorgungsleitungen des Füllstand-Radars an die Klemmen 8 (+) und 11 (0V) an.
