6.1.4

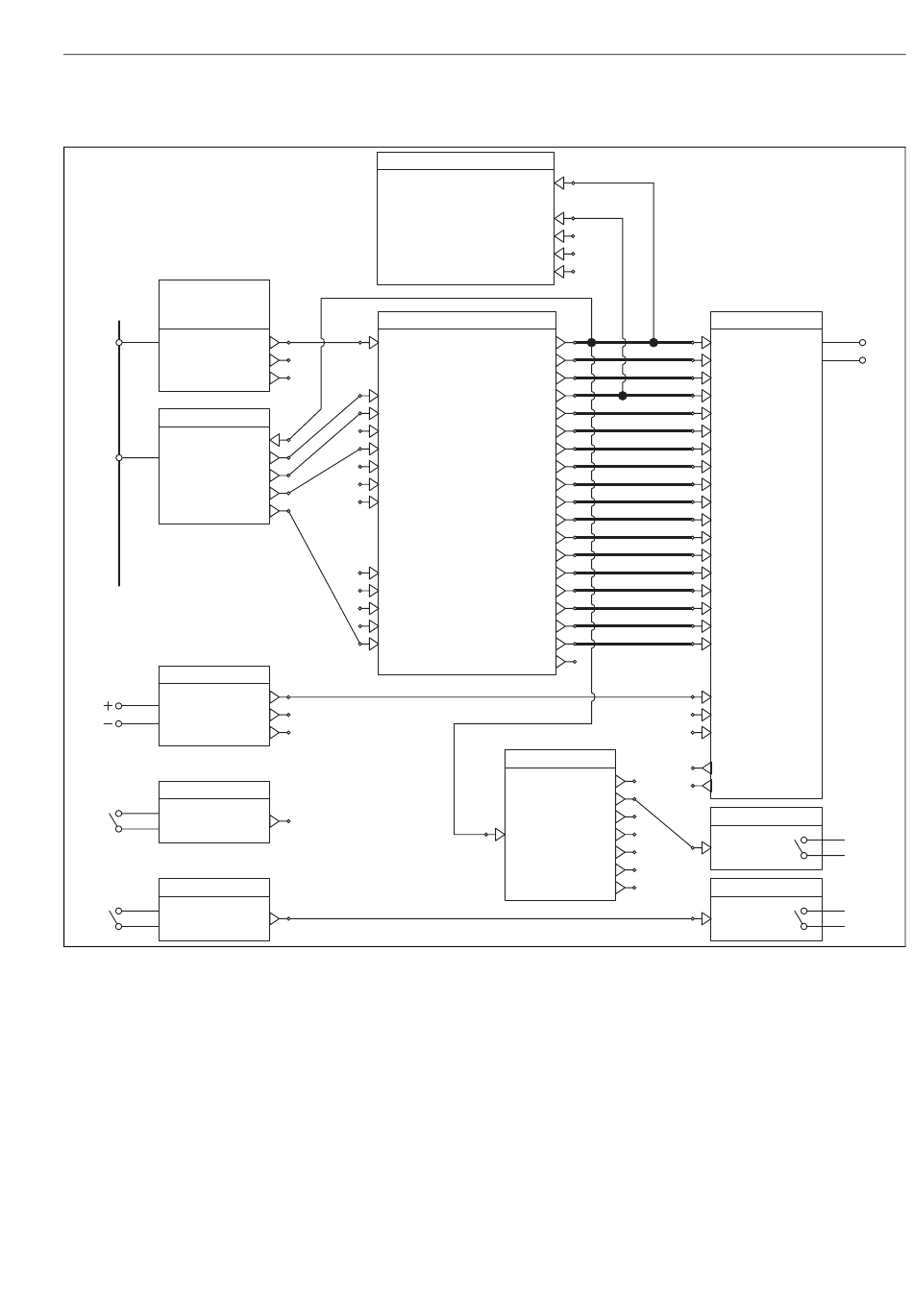

Beispiel einer Block-Verlinkung

Füllstand Ref
Temp Ref
Gas Temp Ref
Umg. Temp Ref
Wasserst. Ref
P1 (Boden) Ref
P2 (Mitte) Ref
P3 (Oben) Ref
GP 1 Ref
GP 2 Ref
GP 3 Ref
GP 4 Ref
Element 1..16 Ref
Wert
Der Füllstand-Wert, den das FMR Füllstand-Radar über das HART-Protokoll überträgt, wird in den
Funktionsblock "FMR" eingelesen. Der Funktionsblock "FMR" sendet ihn dann an den Funktions-
block "TANK", wo er im Datenpunkt "LevelRef" gespeichert wird. Von hier wird er einerseits als
primärer Wert auf dem Display angezeigt und andererseits an den Funktionsblock "MODBUS" über-
tragen, der ihn in das richtige Modbus-Register schreibt.
Gleichzeitig wird der Füllstand-Wert an den Funktionsblock "NMT" geschickt, von wo er an den
Temperaturtransmitter Prothermo übertragen wird, damit dieser die Produkttemperatur und die
Dampftemperatur getrennt auswerten kann.
Zusätzlich werden übertragen: ein digitaler Eingangswert vom digitalen Eingangs-Block (IS DI#1)
zum digitalen Ausgangs-Block (DO #B) und ein analoger Eingangswert vom analogen Eingangs-
block (IS AI) zum MODBUS-Block.
Außerdem wird der Füllstand im Alarmblock (AL-L) ausgewertet. Bei Überschreiten der HH-Alarm-
grenze wird ein Signal über den digitalen Ausgangs-Block (DO #A) ausgegeben.
DISPLAY
Hauptwert
Nebenwert 1
Nebenwert 2
Nebenwert 3
Nebenwert 4
TANK
Füllstand
Füllstand %
gemess. Füllst.
Temperatur
Gas Temp
Umg. Temp
Wasserstand
Bodendruck
Mitteldruck
Kopfdruck
beob Dichte
Füll Durchfluss
Vol Durchfluss
Allg. Wert 1
Allg. Wert 2
Allg. Wert 3
Allg. Wert 4
Element 1..16
Tank Ref Höhe
AL-L
HH+H Alarm
HH Alarm
H Alarm
Wert
Jeglicher Alarm
Ref
L Alarm
LL Alarm
L+LL Alarm
Inbetriebnahme
MODBUS
Füllstand
Füllstand %
gemess. Füllst.
Temperatur
Gas Temp
Umg. Temp
Wasserstand
Bodendruck
Mitteldruck
Kopfdruck
beob Dichte
Füll Durchfluss
Vol Durchfluss
Allg. Wert 1
Allg. Wert 2
Allg. Wert 3
Allg. Wert 4
Element 1..16
4..20mA Ref
Wert #1..8 Ref
Diskret #1..8 Ref
Wert #1..4
Diskret #1..4
DO #A
Wert Ref
DO #B
Wert Ref
L00-NRF590xx-05-00-00-de-001
