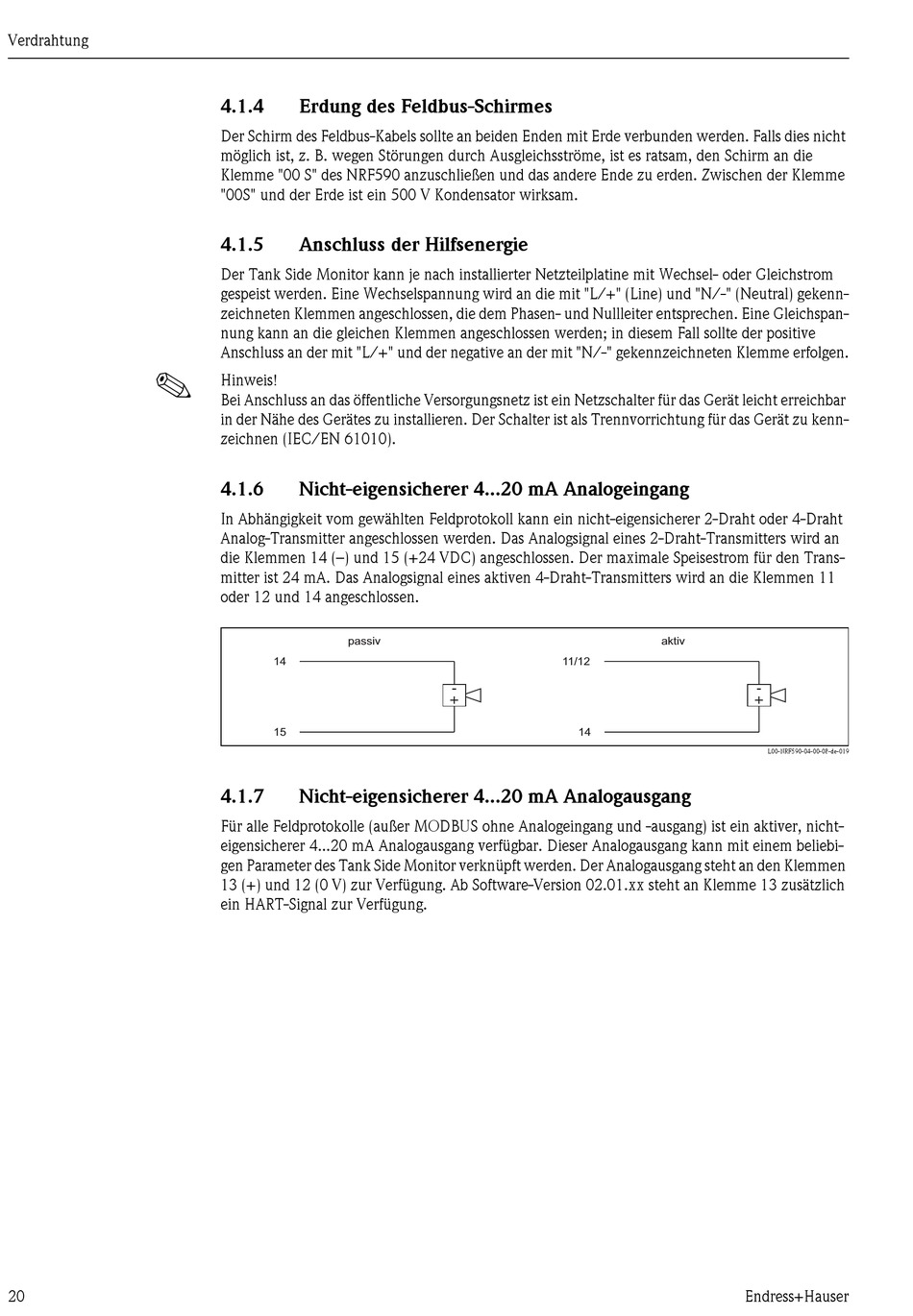

Verdrahtung
!
20
4.1.4

Erdung des Feldbus-Schirmes

Der Schirm des Feldbus-Kabels sollte an beiden Enden mit Erde verbunden werden. Falls dies nicht
möglich ist, z. B. wegen Störungen durch Ausgleichsströme, ist es ratsam, den Schirm an die
Klemme "00 S" des NRF590 anzuschließen und das andere Ende zu erden. Zwischen der Klemme
"00S" und der Erde ist ein 500 V Kondensator wirksam.
4.1.5

Anschluss der Hilfsenergie

Der Tank Side Monitor kann je nach installierter Netzteilplatine mit Wechsel- oder Gleichstrom
gespeist werden. Eine Wechselspannung wird an die mit "L/+" (Line) und "N/-" (Neutral) gekenn-
zeichneten Klemmen angeschlossen, die dem Phasen- und Nullleiter entsprechen. Eine Gleichspan-
nung kann an die gleichen Klemmen angeschlossen werden; in diesem Fall sollte der positive
Anschluss an der mit "L/+" und der negative an der mit "N/-" gekennzeichneten Klemme erfolgen.
Hinweis!
Bei Anschluss an das öffentliche Versorgungsnetz ist ein Netzschalter für das Gerät leicht erreichbar
in der Nähe des Gerätes zu installieren. Der Schalter ist als Trennvorrichtung für das Gerät zu kenn-
zeichnen (IEC/EN 61010).
4.1.6

Nicht-eigensicherer 4...20 mA Analogeingang

In Abhängigkeit vom gewählten Feldprotokoll kann ein nicht-eigensicherer 2-Draht oder 4-Draht
Analog-Transmitter angeschlossen werden. Das Analogsignal eines 2-Draht-Transmitters wird an
die Klemmen 14 (–) und 15 (+24 VDC) angeschlossen. Der maximale Speisestrom für den Trans-
mitter ist 24 mA. Das Analogsignal eines aktiven 4-Draht-Transmitters wird an die Klemmen 11
oder 12 und 14 angeschlossen.
passiv
14
15
4.1.7

Nicht-eigensicherer 4...20 mA Analogausgang

Für alle Feldprotokolle (außer MODBUS ohne Analogeingang und -ausgang) ist ein aktiver, nicht-
eigensicherer 4...20 mA Analogausgang verfügbar. Dieser Analogausgang kann mit einem beliebi-
gen Parameter des Tank Side Monitor verknüpft werden. Der Analogausgang steht an den Klemmen
13 (+) und 12 (0 V) zur Verfügung. Ab Software-Version 02.01.xx steht an Klemme 13 zusätzlich
ein HART-Signal zur Verfügung.
11/12
-
+
14
aktiv
-
+
L00-NRF590-04-00-08-de-019
