Faxitron
™
Proben-Röntgensystem
Wenn ein Bild angezeigt wird, entweder als aufgenommenes Bild oder als aus der Datenbank
abgerufenes Bild, kann der Benutzer ein Raster aktivieren. Ermöglicht dem Benutzer auch, den
Rasterabstand (Pitch) einzustellen. Siehe Beispiel unten.
Dies ermöglicht es dem Benutzer, bis zu drei (3) vordefinierte, benutzerdefinierte Helligkeitsstufen
(WL) zu definieren. Wählen Sie zunächst die Schaltfläche Window Level (Helligkeit) aus und
stellen Sie die WL auf den gewünschten Pegel ein. Wählen Sie aus dem Menü „View" (Ansicht)
die Option „User Window Levels" (Benutzerdefinierte Helligkeit) aus. Wählen Sie „Record Current
WL as USER WL #1, #2 or #3" (Aktuelle WL als Benutzerdefinierte WL #1, #2 oder #3 speichern).
Die eingestellte WL wird unter der zuvor ausgewählten Auswahl gespeichert.
Der Benutzer hat zwei Auswahlmöglichkeiten für die „Standardmäßige Helligkeit" (WL). „Optimize
for whole area" (Optimieren für den gesamten Bereich), wodurch die WL für das gesamte Bild
angepasst wird, oder „Optimize for sample" (Optimieren für die Probe), wodurch die WL nur unter
dem Probenbereich angepasst wird. Zusätzlich gibt es die Option „Set Default Window
Level" (Standardmäßige Helligkeit einstellen), die auch für alle hier befindlichen Bilder verwendet
wird. Dadurch wird die standardmäßige Helligkeit basierend auf der Bildstatistik festgelegt und
muss für die nicht verbesserten und verbesserten Bilder separat durchgeführt werden.
Standardseitenverhältnis von RAW-Dateien
Es hilft beim Importieren/Öffnen von zuvor gespeicherten Bilddateien mit unbekannten
Dateiattributen oder binären Bilddaten ohne Headerinformationen. Da die genaue Größe des
Imager-Arrays nicht im Header der Bilddatendatei verfügbar ist, werden zum Importieren/Öffnen
solcher Bilder die am besten passenden Dimensionen des Imagers verwendet. Die hängen
davon ab, ob die Breite größer oder kleiner als die Höhe ist (Informationen zum
Standardseitenverhältnis).
Bild verbessern (das gleiche wie die Schaltfläche „Bild verbessern")
Verarbeitet das aktuelle Patientenbild und verbessert die Visualisierung des Gewebes, das sich
nahe der Peripherie der Probe befindet.
Die Probenansicht steuert einen Webcam-Viewer zur Erleichterung der Probenanordnung. Dem
Faxitron Core-System kann keine Webcam hinzugefügt werden.
FAXITRON CORE BENUTZERHANDBUCH | HOLOGIC | REVISION 042
Core
Rasteroptionen

Benutzerdefinierte Helligkeit

Standardmäßige Helligkeit

Probenansicht

6
ABSCHNITT
Vision-
Software
6.4.3 Fortsetzung

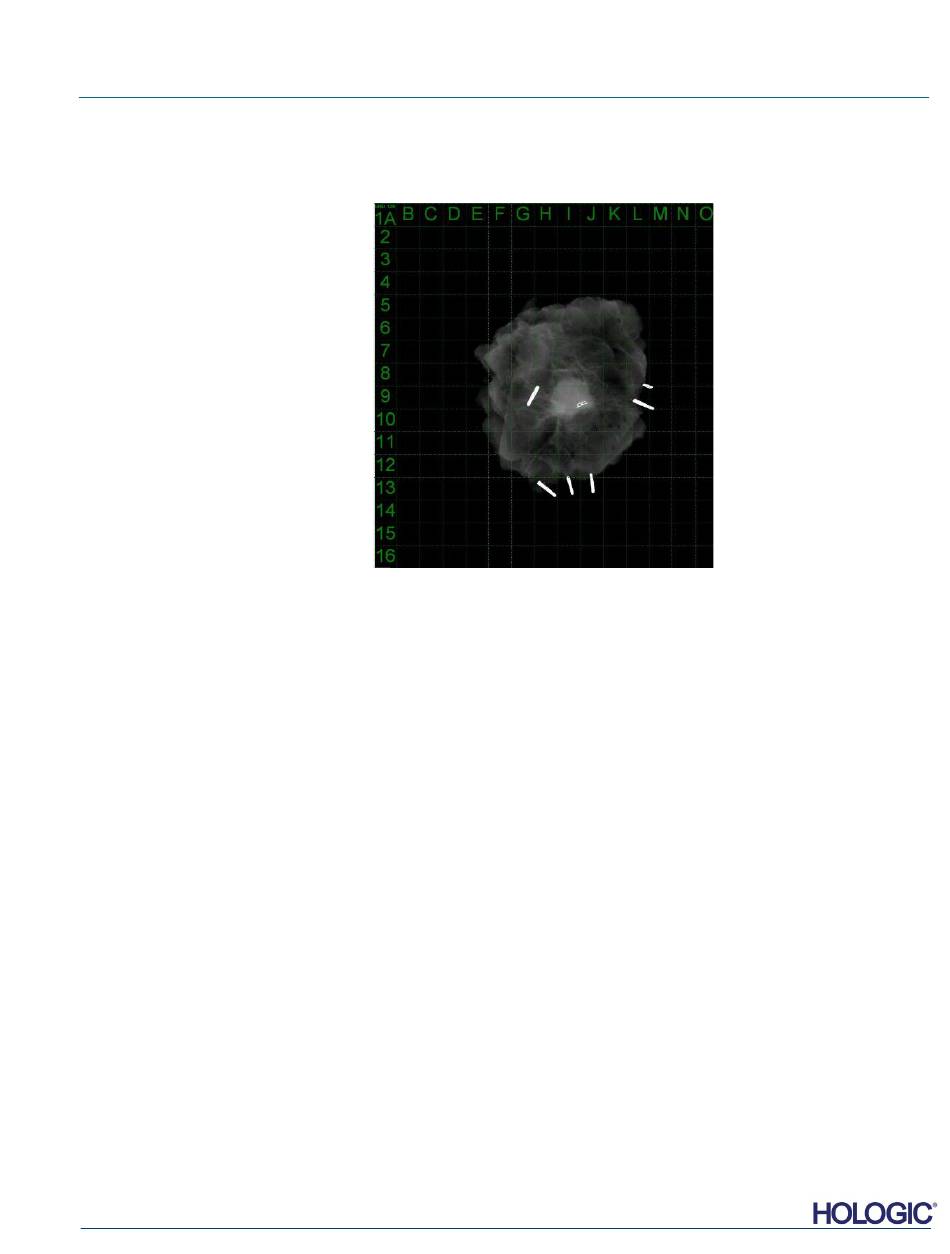

Abbildung 6.4.18
Beispiel für eine Rasteranzeige
6 - 18
