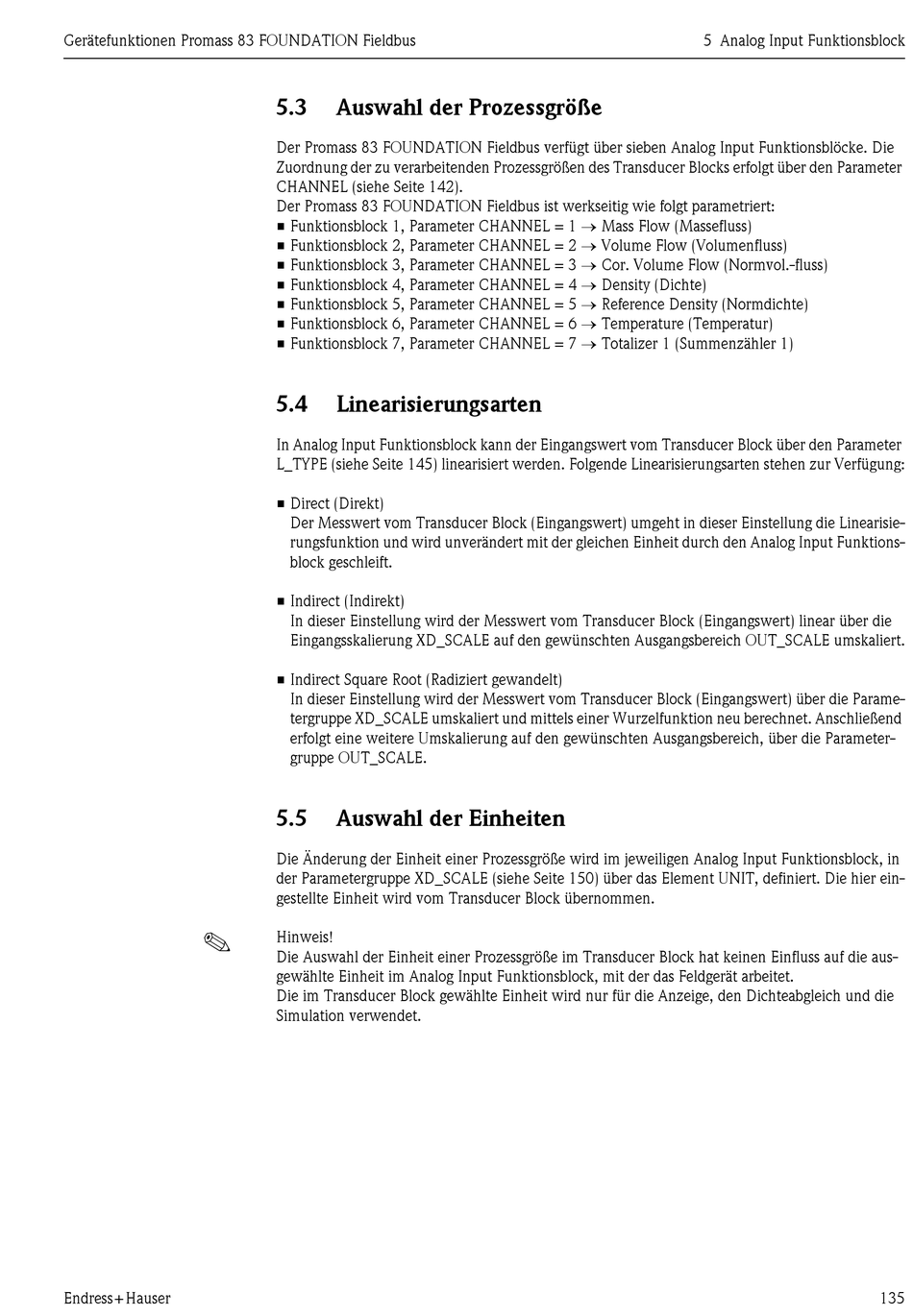

5.3 Auswahl der Prozessgröße
Der Promass 83 FOUNDATION Fieldbus verfügt über sieben Analog Input Funktionsblöcke. Die
Zuordnung der zu verarbeitenden Prozessgrößen des Transducer Blocks erfolgt über den Parameter
CHANNEL (siehe Seite 142).
Der Promass 83 FOUNDATION Fieldbus ist werkseitig wie folgt parametriert:
• Funktionsblock 1, Parameter CHANNEL = 1 → Mass Flow (Massefluss)
• Funktionsblock 2, Parameter CHANNEL = 2 → Volume Flow (Volumenfluss)
• Funktionsblock 3, Parameter CHANNEL = 3 → Cor. Volume Flow (Normvol.-fluss)
• Funktionsblock 4, Parameter CHANNEL = 4 → Density (Dichte)
• Funktionsblock 5, Parameter CHANNEL = 5 → Reference Density (Normdichte)
• Funktionsblock 6, Parameter CHANNEL = 6 → Temperature (Temperatur)
• Funktionsblock 7, Parameter CHANNEL = 7 → Totalizer 1 (Summenzähler 1)
5.4 Linearisierungsarten
In Analog Input Funktionsblock kann der Eingangswert vom Transducer Block über den Parameter
L_TYPE (siehe Seite 145) linearisiert werden. Folgende Linearisierungsarten stehen zur Verfügung:
• Direct (Direkt)
Der Messwert vom Transducer Block (Eingangswert) umgeht in dieser Einstellung die Linearisie-
rungsfunktion und wird unverändert mit der gleichen Einheit durch den Analog Input Funktions-
block geschleift.
• Indirect (Indirekt)
In dieser Einstellung wird der Messwert vom Transducer Block (Eingangswert) linear über die
Eingangsskalierung XD_SCALE auf den gewünschten Ausgangsbereich OUT_SCALE umskaliert.
• Indirect Square Root (Radiziert gewandelt)
In dieser Einstellung wird der Messwert vom Transducer Block (Eingangswert) über die Parame-
tergruppe XD_SCALE umskaliert und mittels einer Wurzelfunktion neu berechnet. Anschließend
erfolgt eine weitere Umskalierung auf den gewünschten Ausgangsbereich, über die Parameter-
gruppe OUT_SCALE.
5.5

Auswahl der Einheiten

Die Änderung der Einheit einer Prozessgröße wird im jeweiligen Analog Input Funktionsblock, in
der Parametergruppe XD_SCALE (siehe Seite 150) über das Element UNIT, definiert. Die hier ein-
gestellte Einheit wird vom Transducer Block übernommen.
Hinweis!
Die Auswahl der Einheit einer Prozessgröße im Transducer Block hat keinen Einfluss auf die aus-
gewählte Einheit im Analog Input Funktionsblock, mit der das Feldgerät arbeitet.
Die im Transducer Block gewählte Einheit wird nur für die Anzeige, den Dichteabgleich und die
Simulation verwendet.
