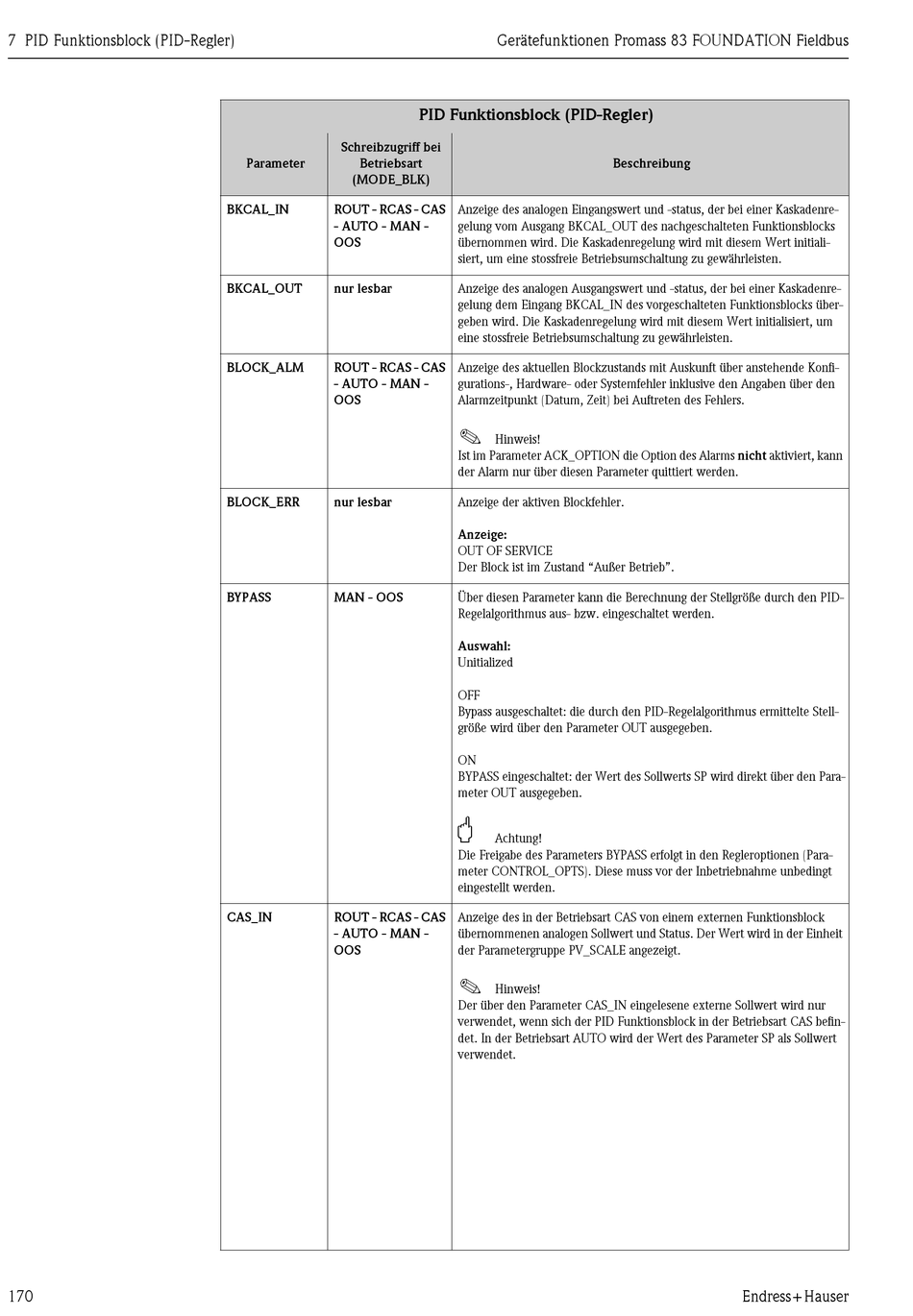

7 PID Funktionsblock (PID-Regler)
170
Schreibzugriff bei
Parameter Betriebsart
(MODE_BLK)
BKCAL_IN ROUT - RCAS - CAS
- AUTO - MAN -
OOS
BKCAL_OUT nur lesbar
BLOCK_ALM ROUT - RCAS - CAS
- AUTO - MAN -
OOS
BLOCK_ERR nur lesbar
BYPASS MAN - OOS
CAS_IN ROUT - RCAS - CAS
- AUTO - MAN -
OOS
Gerätefunktionen Promass 83 FOUNDATION Fieldbus
PID Funktionsblock (PID-Regler)
Anzeige des analogen Eingangswert und -status, der bei einer Kaskadenre-
gelung vom Ausgang BKCAL_OUT des nachgeschalteten Funktionsblocks
übernommen wird. Die Kaskadenregelung wird mit diesem Wert initiali-
siert, um eine stossfreie Betriebsumschaltung zu gewährleisten.
Anzeige des analogen Ausgangswert und -status, der bei einer Kaskadenre-
gelung dem Eingang BKCAL_IN des vorgeschalteten Funktionsblocks über-
geben wird. Die Kaskadenregelung wird mit diesem Wert initialisiert, um
eine stossfreie Betriebsumschaltung zu gewährleisten.
Anzeige des aktuellen Blockzustands mit Auskunft über anstehende Konfi-
gurations-, Hardware- oder Systemfehler inklusive den Angaben über den
Alarmzeitpunkt (Datum, Zeit) bei Auftreten des Fehlers.
!
Hinweis!
Ist im Parameter ACK_OPTION die Option des Alarms nicht aktiviert, kann
der Alarm nur über diesen Parameter quittiert werden.
Anzeige der aktiven Blockfehler.
Anzeige:
OUT OF SERVICE
Der Block ist im Zustand "Außer Betrieb".
Über diesen Parameter kann die Berechnung der Stellgröße durch den PID-
Regelalgorithmus aus- bzw. eingeschaltet werden.
Auswahl:
Unitialized
OFF
Bypass ausgeschaltet: die durch den PID-Regelalgorithmus ermittelte Stell-
größe wird über den Parameter OUT ausgegeben.
ON
BYPASS eingeschaltet: der Wert des Sollwerts SP wird direkt über den Para-
meter OUT ausgegeben.
"
Achtung!
Die Freigabe des Parameters BYPASS erfolgt in den Regleroptionen (Para-
meter CONTROL_OPTS). Diese muss vor der Inbetriebnahme unbedingt
eingestellt werden.
Anzeige des in der Betriebsart CAS von einem externen Funktionsblock
übernommenen analogen Sollwert und Status. Der Wert wird in der Einheit
der Parametergruppe PV_SCALE angezeigt.
!
Hinweis!
Der über den Parameter CAS_IN eingelesene externe Sollwert wird nur
verwendet, wenn sich der PID Funktionsblock in der Betriebsart CAS befin-
det. In der Betriebsart AUTO wird der Wert des Parameter SP als Sollwert
verwendet.
Beschreibung
