Schreibzugriff bei
Parameter Betriebsart
(MODE_BLK)
BKCAL_HYS ROUT - RCAS - CAS
- AUTO - MAN -
OOS
PID Funktionsblock (PID-Regler)
Eingabe des Hysteresewert für den oberen und unteren Stellgrößen-
Bereichsgrenzwert OUT_HI_LIM und OUT_LO_LIM.
Der Hysteresewert bezieht sich prozentual auf den Wert in der Parameter-
gruppe OUT_SCALE (siehe Seite 179).
Überschreitet bzw. unterschreitet die berechnete Stellgröße den durch die
Bereichsgrenzwerte definierten Bereich, so wird diese Bereichsverletzung
im Überwachungsparameter LIMITS, der Parametergruppe OUT, angezeigt
und an die nachfolgenden Blöcke kommuniziert. Die Bereichsverletzung
bleibt aktiv, solange der Wert der berechneten Stellgrösse den Hysterese-
wert nicht wieder unter- bzw. überschreitet.
Eingabe:
0...50%
Werkeinstellung:
0.5%
Beispiel:

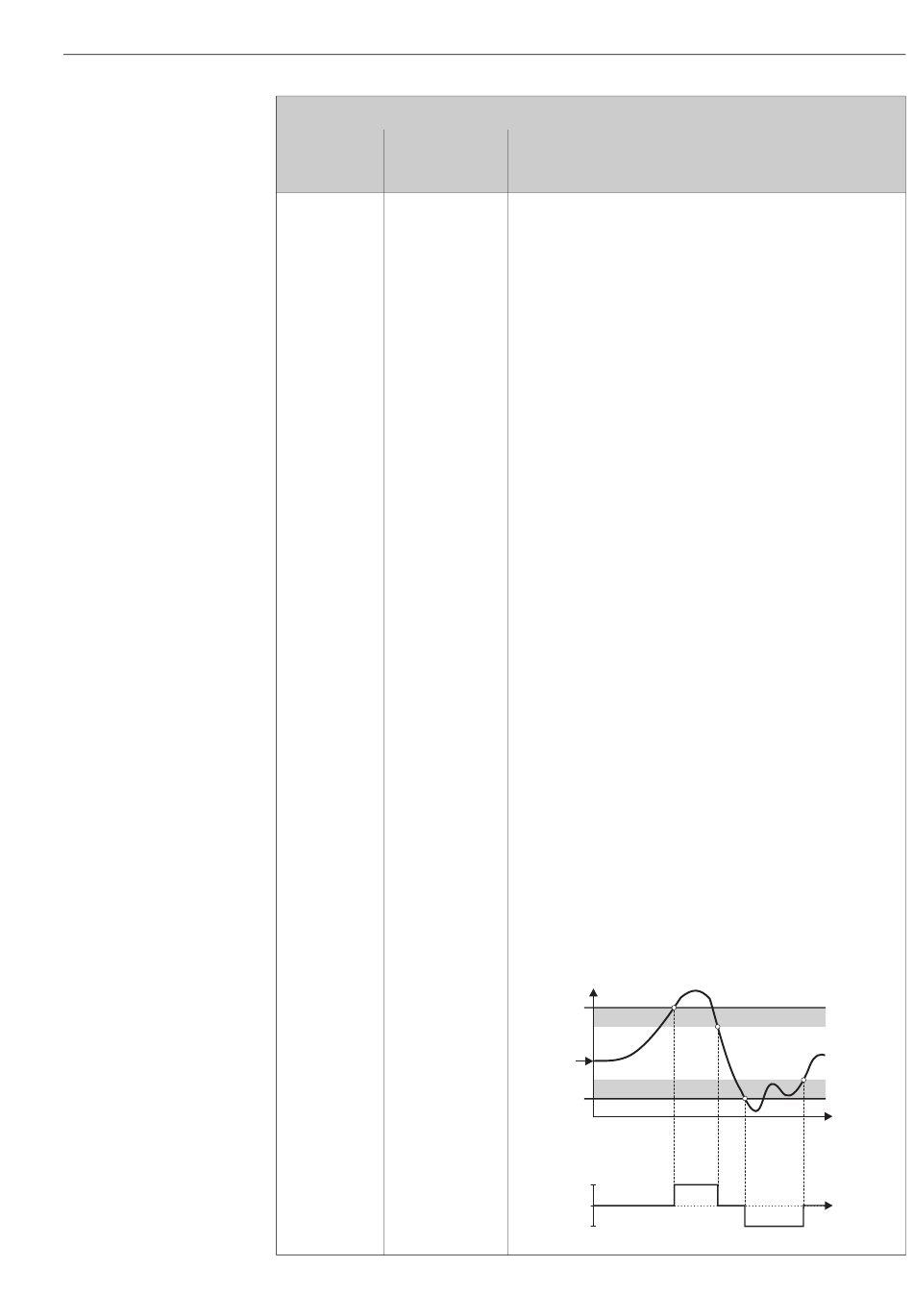

Im oberen Diagramm sind die definierten Stellgrößen-Bereichsgrenzwerte
OUT_HI_LIM und OUT_LO_LIM mit der Hysterese BKCAL_HYS (grau
hinterlegt) und der Signalverlauf der berechneten Stellgrösse dargestellt.
Das untere Diagramm zeigt das Verhalten der Bereichsgrenzwertüberwa-
chung LIMITS, der Parametergruppe OUT, auf den sich ändernden Signal-
verlauf der berechneten Stellgröße.
"NotLimited" = keine Bereichsgrenzwertverletzung,
"HighLimited" = Bereichsgrenzwertverletzung wird ausgegeben
"LowLimited" = Bereichsgrenzwertverletzung wird ausgegeben
a = Die berechnete Stellgröße überschreitet den oberen Stellgrößen-
Bereichsgrenzwert OUT_HI_LIM.In der Parametergruppe OUT wird über
LIMITS der Status "HighLimited" ausgegeben.
b = Die berechnete Stellgröße unterschreitet den Hysteresewert
BKCAL_HYS des oberen Stellgrößen-Bereichsgrenzwertes OUT_HI_LIM.
In der Parametergruppe OUT wird über LIMITS der Status "NotLimited"
ausgegeben.
c = Die berechnete Stellgröße unterschreitet den unteren Stellgrößen-
Bereichsgrenzwert OUT_LO_LIM. In der Parametergruppe OUT wird über
LIMITS der Status "LowLimited" ausgegeben.
d = Die berechnete Stellgröße überschreitet den Hysteresewert
BKCAL_HYS des unteren StellgrößenBereichsgrenzwertes OUT_LO_LIM.
In der Parametergruppe OUT wird über LIMITS der Status "NotLimited"
ausgegeben.
OUT_HI_LIM
berechnete
Stellgröße
OUT_LO_LIM
OUT / LIMITS
"HighLimited"
"NotLimited"
"LowLimited"
7 PID Funktionsblock (PID-Regler)
Beschreibung
a
BKCAL_HYS
b
d
BKCAL_HYS
c
t
t
A0004781-DE
