5 Analog Input Funktionsblock
142

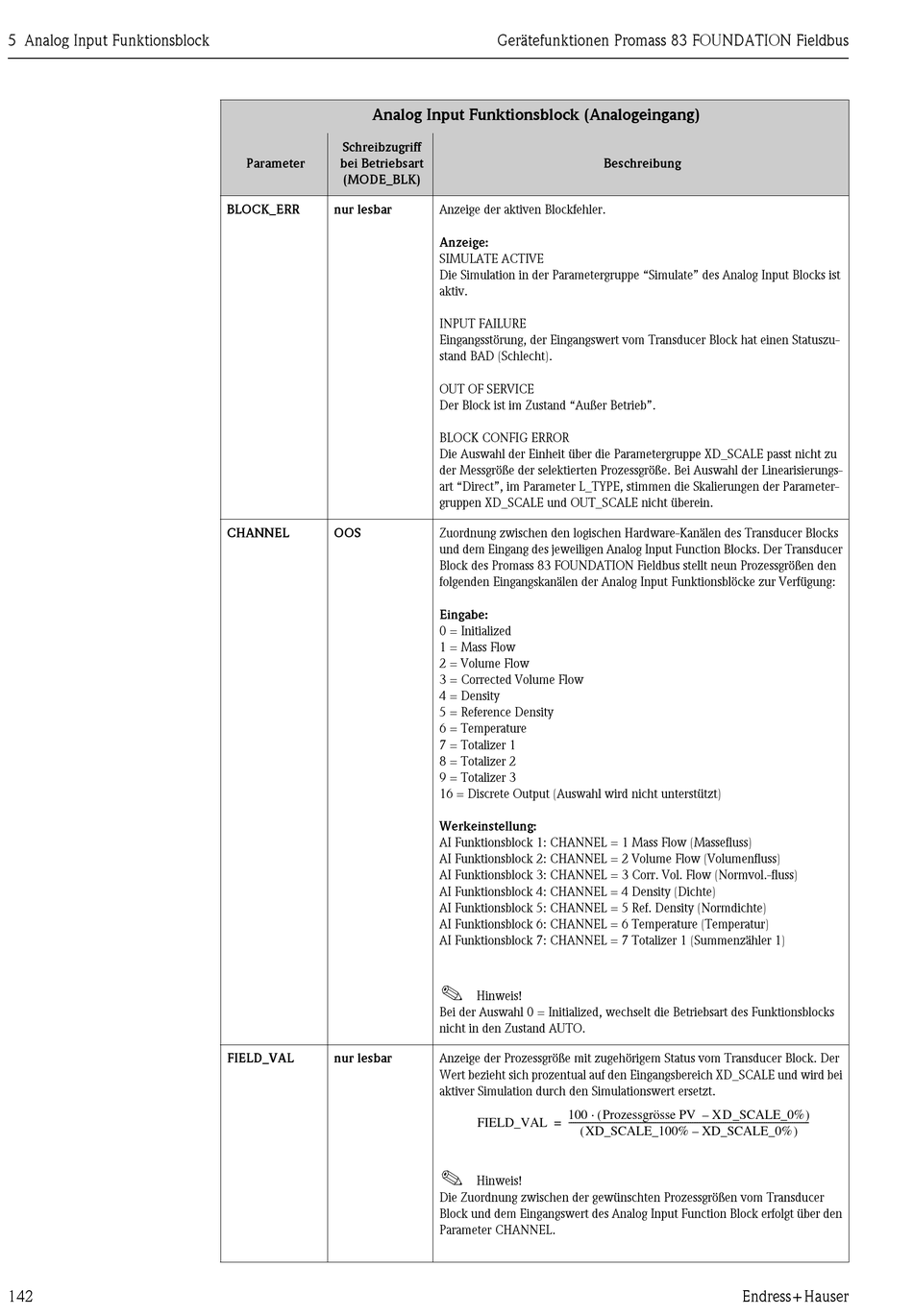

Analog Input Funktionsblock (Analogeingang)
Schreibzugriff
Parameter bei Betriebsart
(MODE_BLK)
BLOCK_ERR nur lesbar
CHANNEL OOS
FIELD_VAL nur lesbar
Gerätefunktionen Promass 83 FOUNDATION Fieldbus
Beschreibung
Anzeige der aktiven Blockfehler.
Anzeige:
SIMULATE ACTIVE
Die Simulation in der Parametergruppe "Simulate" des Analog Input Blocks ist
aktiv.
INPUT FAILURE
Eingangsstörung, der Eingangswert vom Transducer Block hat einen Statuszu-
stand BAD (Schlecht).
OUT OF SERVICE
Der Block ist im Zustand "Außer Betrieb".
BLOCK CONFIG ERROR
Die Auswahl der Einheit über die Parametergruppe XD_SCALE passt nicht zu
der Messgröße der selektierten Prozessgröße. Bei Auswahl der Linearisierungs-
art "Direct", im Parameter L_TYPE, stimmen die Skalierungen der Parameter-
gruppen XD_SCALE und OUT_SCALE nicht überein.
Zuordnung zwischen den logischen Hardware-Kanälen des Transducer Blocks
und dem Eingang des jeweiligen Analog Input Function Blocks. Der Transducer
Block des Promass 83 FOUNDATION Fieldbus stellt neun Prozessgrößen den
folgenden Eingangskanälen der Analog Input Funktionsblöcke zur Verfügung:
Eingabe:
0 = Initialized
1 = Mass Flow
2 = Volume Flow
3 = Corrected Volume Flow
4 = Density
5 = Reference Density
6 = Temperature
7 = Totalizer 1
8 = Totalizer 2
9 = Totalizer 3
16 = Discrete Output (Auswahl wird nicht unterstützt)
Werkeinstellung:
AI Funktionsblock 1: CHANNEL = 1 Mass Flow (Massefluss)
AI Funktionsblock 2: CHANNEL = 2 Volume Flow (Volumenfluss)
AI Funktionsblock 3: CHANNEL = 3 Corr. Vol. Flow (Normvol.-fluss)
AI Funktionsblock 4: CHANNEL = 4 Density (Dichte)
AI Funktionsblock 5: CHANNEL = 5 Ref. Density (Normdichte)
AI Funktionsblock 6: CHANNEL = 6 Temperature (Temperatur)
AI Funktionsblock 7: CHANNEL = 7 Totalizer 1 (Summenzähler 1)
!
Hinweis!
Bei der Auswahl 0 = Initialized, wechselt die Betriebsart des Funktionsblocks
nicht in den Zustand AUTO.
Anzeige der Prozessgröße mit zugehörigem Status vom Transducer Block. Der
Wert bezieht sich prozentual auf den Eingangsbereich XD_SCALE und wird bei
aktiver Simulation durch den Simulationswert ersetzt.
⋅ (
100 Prozessgrösse PV
-------------------------------------------------------------------------------------------------------------- -
FIELD_VAL =
(
XD_SCALE_100% XD_SCALE_0%
!
Hinweis!
Die Zuordnung zwischen der gewünschten Prozessgrößen vom Transducer
Block und dem Eingangswert des Analog Input Function Block erfolgt über den
Parameter CHANNEL.
)
– XD_SCALE_0%
)
–
