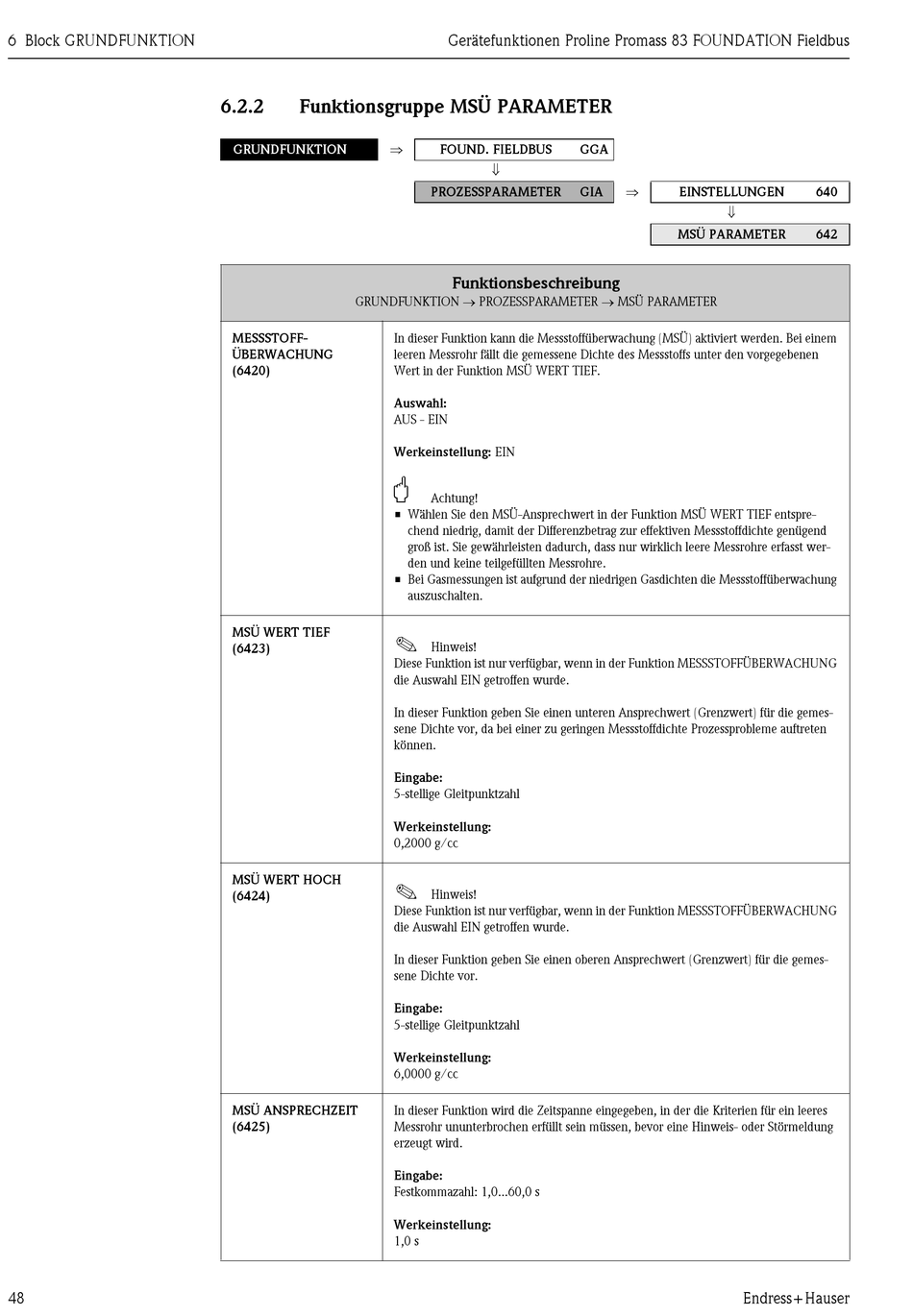

Endress+Hauser Proline Promass 83 FOUNDATION Fieldbus Beschreibung Gerätefunktionen Seite 48

6 Block GRUNDFUNKTION
48
6.2.2 Funktionsgruppe MSÜ PARAMETER
⇒
GRUNDFUNKTION G
GRUNDFUNKTION → PROZESSPARAMETER → MSÜ PARAMETER
MESSSTOFF-
ÜBERWACHUNG
(6420)
MSÜ WERT TIEF
(6423)
MSÜ WERT HOCH
(6424)
MSÜ ANSPRECHZEIT
(6425)
Gerätefunktionen Proline Promass 83 FOUNDATION Fieldbus
FOUND. FIELDBUS
⇓
PROZESSPARAMETER
Funktionsbeschreibung
In dieser Funktion kann die Messstoffüberwachung (MSÜ) aktiviert werden. Bei einem
leeren Messrohr fällt die gemessene Dichte des Messstoffs unter den vorgegebenen
Wert in der Funktion MSÜ WERT TIEF.
Auswahl:
AUS - EIN
Werkeinstellung: EIN
"
Achtung!
• Wählen Sie den MSÜ-Ansprechwert in der Funktion MSÜ WERT TIEF entspre-
chend niedrig, damit der Differenzbetrag zur effektiven Messstoffdichte genügend
groß ist. Sie gewährleisten dadurch, dass nur wirklich leere Messrohre erfasst wer-
den und keine teilgefüllten Messrohre.
• Bei Gasmessungen ist aufgrund der niedrigen Gasdichten die Messstoffüberwachung
auszuschalten.
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion MESSSTOFFÜBERWACHUNG
die Auswahl EIN getroffen wurde.
In dieser Funktion geben Sie einen unteren Ansprechwert (Grenzwert) für die gemes-
sene Dichte vor, da bei einer zu geringen Messstoffdichte Prozessprobleme auftreten
können.
Eingabe:
5-stellige Gleitpunktzahl
Werkeinstellung:
0,2000 g/cc
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion MESSSTOFFÜBERWACHUNG
die Auswahl EIN getroffen wurde.
In dieser Funktion geben Sie einen oberen Ansprechwert (Grenzwert) für die gemes-
sene Dichte vor.
Eingabe:
5-stellige Gleitpunktzahl
Werkeinstellung:
6,0000 g/cc
In dieser Funktion wird die Zeitspanne eingegeben, in der die Kriterien für ein leeres
Messrohr ununterbrochen erfüllt sein müssen, bevor eine Hinweis- oder Störmeldung
erzeugt wird.
Eingabe:
Festkommazahl: 1,0...60,0 s
Werkeinstellung:
1,0 s
GGA
⇒
GIA EINSTELLUNGEN
⇓
MSÜ PARAMETER
Endress+Hauser
640
642
