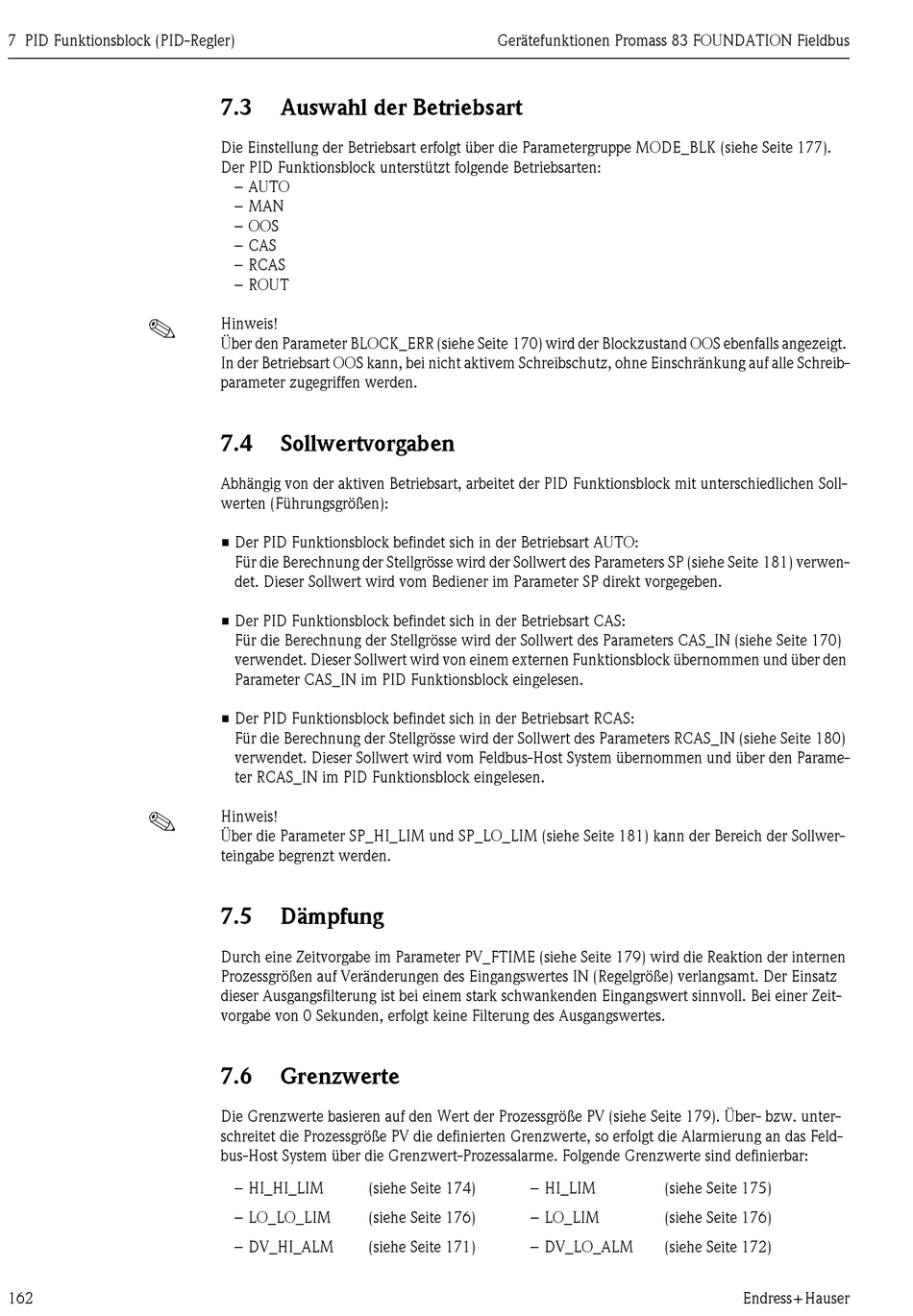

7 PID Funktionsblock (PID-Regler)
!
!
162
7.3 Auswahl der Betriebsart
Die Einstellung der Betriebsart erfolgt über die Parametergruppe MODE_BLK (siehe Seite 177).
Der PID Funktionsblock unterstützt folgende Betriebsarten:
– AUTO
– MAN
– OOS
– CAS
– RCAS
– ROUT
Hinweis!
Über den Parameter BLOCK_ERR (siehe Seite 170) wird der Blockzustand OOS ebenfalls angezeigt.
In der Betriebsart OOS kann, bei nicht aktivem Schreibschutz, ohne Einschränkung auf alle Schreib-
parameter zugegriffen werden.
7.4 Sollwertvorgaben
Abhängig von der aktiven Betriebsart, arbeitet der PID Funktionsblock mit unterschiedlichen Soll-
werten (Führungsgrößen):
• Der PID Funktionsblock befindet sich in der Betriebsart AUTO:
Für die Berechnung der Stellgrösse wird der Sollwert des Parameters SP (siehe Seite 181) verwen-
det. Dieser Sollwert wird vom Bediener im Parameter SP direkt vorgegeben.
• Der PID Funktionsblock befindet sich in der Betriebsart CAS:
Für die Berechnung der Stellgrösse wird der Sollwert des Parameters CAS_IN (siehe Seite 170)
verwendet. Dieser Sollwert wird von einem externen Funktionsblock übernommen und über den
Parameter CAS_IN im PID Funktionsblock eingelesen.
• Der PID Funktionsblock befindet sich in der Betriebsart RCAS:
Für die Berechnung der Stellgrösse wird der Sollwert des Parameters RCAS_IN (siehe Seite 180)
verwendet. Dieser Sollwert wird vom Feldbus-Host System übernommen und über den Parame-
ter RCAS_IN im PID Funktionsblock eingelesen.
Hinweis!
Über die Parameter SP_HI_LIM und SP_LO_LIM (siehe Seite 181) kann der Bereich der Sollwer-
teingabe begrenzt werden.
7.5 Dämpfung
Durch eine Zeitvorgabe im Parameter PV_FTIME (siehe Seite 179) wird die Reaktion der internen
Prozessgrößen auf Veränderungen des Eingangswertes IN (Regelgröße) verlangsamt. Der Einsatz
dieser Ausgangsfilterung ist bei einem stark schwankenden Eingangswert sinnvoll. Bei einer Zeit-
vorgabe von 0 Sekunden, erfolgt keine Filterung des Ausgangswertes.
7.6 Grenzwerte
Die Grenzwerte basieren auf den Wert der Prozessgröße PV (siehe Seite 179). Über- bzw. unter-
schreitet die Prozessgröße PV die definierten Grenzwerte, so erfolgt die Alarmierung an das Feld-
bus-Host System über die Grenzwert-Prozessalarme. Folgende Grenzwerte sind definierbar:
– HI_HI_LIM (siehe Seite 174)
– LO_LO_LIM (siehe Seite 176)
– DV_HI_ALM (siehe Seite 171)
Gerätefunktionen Promass 83 FOUNDATION Fieldbus
– HI_LIM (siehe Seite 175)
– LO_LIM (siehe Seite 176)
– DV_LO_ALM (siehe Seite 172)
