Gerätefunktionen Promass 83 FOUNDATION Fieldbus
Endress+Hauser

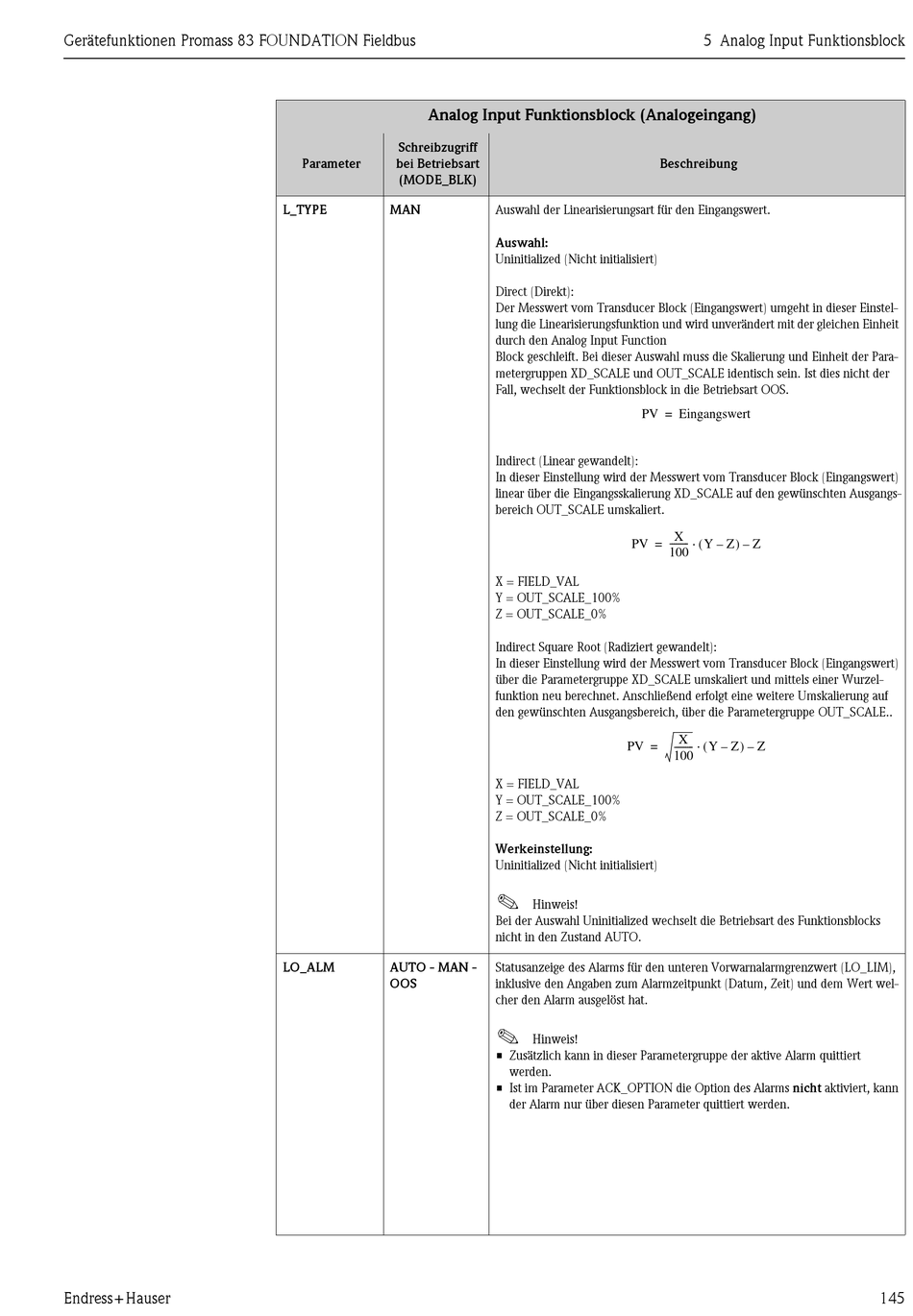

Analog Input Funktionsblock (Analogeingang)
Schreibzugriff
Parameter bei Betriebsart
(MODE_BLK)
L_TYPE MAN
LO_ALM AUTO - MAN -
OOS
Beschreibung
Auswahl der Linearisierungsart für den Eingangswert.
Auswahl:
Uninitialized (Nicht initialisiert)
Direct (Direkt):
Der Messwert vom Transducer Block (Eingangswert) umgeht in dieser Einstel-
lung die Linearisierungsfunktion und wird unverändert mit der gleichen Einheit
durch den Analog Input Function
Block geschleift. Bei dieser Auswahl muss die Skalierung und Einheit der Para-
metergruppen XD_SCALE und OUT_SCALE identisch sein. Ist dies nicht der
Fall, wechselt der Funktionsblock in die Betriebsart OOS.
PV =
Indirect (Linear gewandelt):
In dieser Einstellung wird der Messwert vom Transducer Block (Eingangswert)
linear über die Eingangsskalierung XD_SCALE auf den gewünschten Ausgangs-
bereich OUT_SCALE umskaliert.
PV =
X = FIELD_VAL
Y = OUT_SCALE_100%
Z = OUT_SCALE_0%
Indirect Square Root (Radiziert gewandelt):
In dieser Einstellung wird der Messwert vom Transducer Block (Eingangswert)
über die Parametergruppe XD_SCALE umskaliert und mittels einer Wurzel-
funktion neu berechnet. Anschließend erfolgt eine weitere Umskalierung auf
den gewünschten Ausgangsbereich, über die Parametergruppe OUT_SCALE..
PV =
X = FIELD_VAL
Y = OUT_SCALE_100%
Z = OUT_SCALE_0%
Werkeinstellung:
Uninitialized (Nicht initialisiert)
!
Hinweis!
Bei der Auswahl Uninitialized wechselt die Betriebsart des Funktionsblocks
nicht in den Zustand AUTO.
Statusanzeige des Alarms für den unteren Vorwarnalarmgrenzwert (LO_LIM),
inklusive den Angaben zum Alarmzeitpunkt (Datum, Zeit) und dem Wert wel-
cher den Alarm ausgelöst hat.
!
Hinweis!
• Zusätzlich kann in dieser Parametergruppe der aktive Alarm quittiert
werden.
• Ist im Parameter ACK_OPTION die Option des Alarms nicht aktiviert, kann
der Alarm nur über diesen Parameter quittiert werden.
5 Analog Input Funktionsblock
Eingangswert
X
⋅ ( ) Z
-------- -
Y Z – –
100
X
⋅ ( ) Z
-------- - Y Z – –
100
