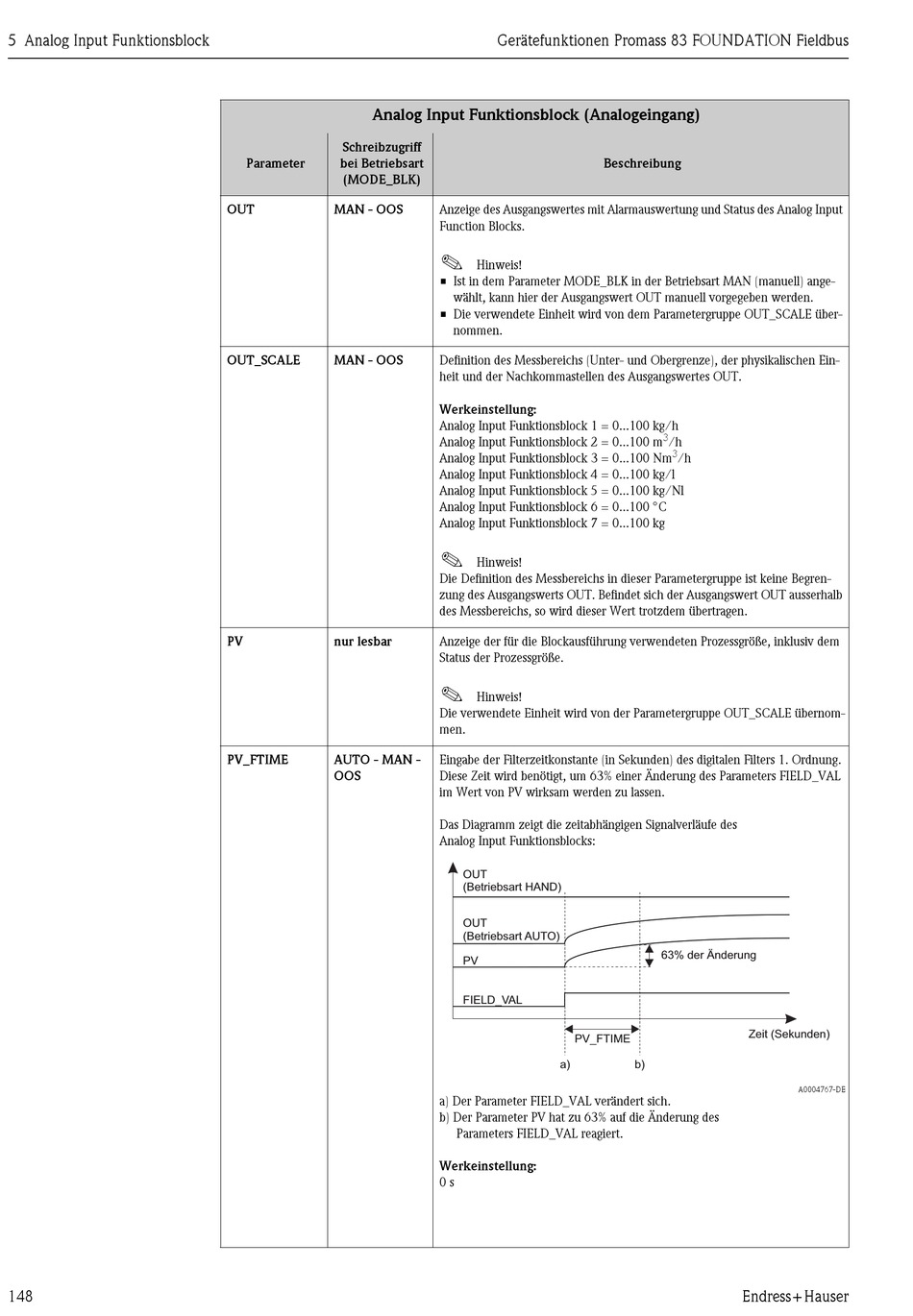

Analog Input Funktionsblock (Analogeingang)
Schreibzugriff
Parameter bei Betriebsart
(MODE_BLK)
OUT MAN - OOS
OUT_SCALE MAN - OOS
PV nur lesbar
PV_FTIME AUTO - MAN -
OOS
Gerätefunktionen Promass 83 FOUNDATION Fieldbus
Beschreibung
Anzeige des Ausgangswertes mit Alarmauswertung und Status des Analog Input
Function Blocks.
!
Hinweis!
• Ist in dem Parameter MODE_BLK in der Betriebsart MAN (manuell) ange-
wählt, kann hier der Ausgangswert OUT manuell vorgegeben werden.
• Die verwendete Einheit wird von dem Parametergruppe OUT_SCALE über-
nommen.
Definition des Messbereichs (Unter- und Obergrenze), der physikalischen Ein-
heit und der Nachkommastellen des Ausgangswertes OUT.
Werkeinstellung:
Analog Input Funktionsblock 1 = 0...100 kg/h
Analog Input Funktionsblock 2 = 0...100 m
Analog Input Funktionsblock 3 = 0...100 Nm
Analog Input Funktionsblock 4 = 0...100 kg/l
Analog Input Funktionsblock 5 = 0...100 kg/Nl
Analog Input Funktionsblock 6 = 0...100 °C
Analog Input Funktionsblock 7 = 0...100 kg
!
Hinweis!
Die Definition des Messbereichs in dieser Parametergruppe ist keine Begren-
zung des Ausgangswerts OUT. Befindet sich der Ausgangswert OUT ausserhalb
des Messbereichs, so wird dieser Wert trotzdem übertragen.
Anzeige der für die Blockausführung verwendeten Prozessgröße, inklusiv dem
Status der Prozessgröße.
!
Hinweis!
Die verwendete Einheit wird von der Parametergruppe OUT_SCALE übernom-
men.
Eingabe der Filterzeitkonstante (in Sekunden) des digitalen Filters 1. Ordnung.
Diese Zeit wird benötigt, um 63% einer Änderung des Parameters FIELD_VAL
im Wert von PV wirksam werden zu lassen.
Das Diagramm zeigt die zeitabhängigen Signalverläufe des
Analog Input Funktionsblocks:
OUT
(Betriebsart HAND)
OUT
(Betriebsart AUTO)
PV
FIELD_VAL
PV_FTIME
a)
a) Der Parameter FIELD_VAL verändert sich.
b) Der Parameter PV hat zu 63% auf die Änderung des
Parameters FIELD_VAL reagiert.
Werkeinstellung:
0 s
3
/h
3
/h
63% der Änderung
Zeit (Sekunden)
b)
A0004767-DE
