Gerätefunktionen Promass 83 FOUNDATION Fieldbus
Endress+Hauser

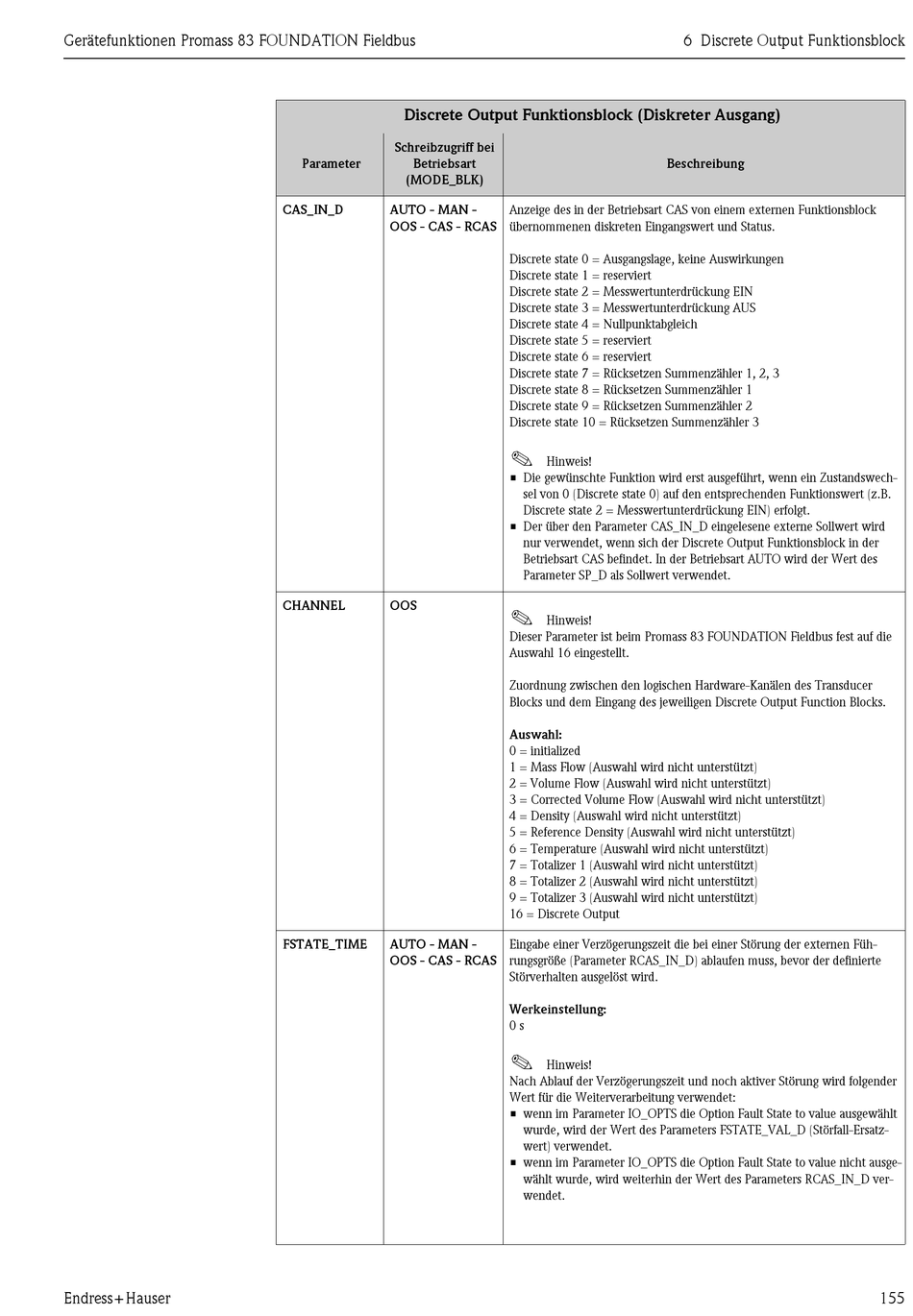

Discrete Output Funktionsblock (Diskreter Ausgang)
Schreibzugriff bei
Parameter Betriebsart
(MODE_BLK)
CAS_IN_D AUTO - MAN -
OOS - CAS - RCAS
CHANNEL OOS
FSTATE_TIME AUTO - MAN -
OOS - CAS - RCAS
Beschreibung
Anzeige des in der Betriebsart CAS von einem externen Funktionsblock
übernommenen diskreten Eingangswert und Status.
Discrete state 0 = Ausgangslage, keine Auswirkungen
Discrete state 1 = reserviert
Discrete state 2 = Messwertunterdrückung EIN
Discrete state 3 = Messwertunterdrückung AUS
Discrete state 4 = Nullpunktabgleich
Discrete state 5 = reserviert
Discrete state 6 = reserviert
Discrete state 7 = Rücksetzen Summenzähler 1, 2, 3
Discrete state 8 = Rücksetzen Summenzähler 1
Discrete state 9 = Rücksetzen Summenzähler 2
Discrete state 10 = Rücksetzen Summenzähler 3
!
Hinweis!
• Die gewünschte Funktion wird erst ausgeführt, wenn ein Zustandswech-
sel von 0 (Discrete state 0) auf den entsprechenden Funktionswert (z.B.
Discrete state 2 = Messwertunterdrückung EIN) erfolgt.
• Der über den Parameter CAS_IN_D eingelesene externe Sollwert wird
nur verwendet, wenn sich der Discrete Output Funktionsblock in der
Betriebsart CAS befindet. In der Betriebsart AUTO wird der Wert des
Parameter SP_D als Sollwert verwendet.
!
Hinweis!
Dieser Parameter ist beim Promass 83 FOUNDATION Fieldbus fest auf die
Auswahl 16 eingestellt.
Zuordnung zwischen den logischen Hardware-Kanälen des Transducer
Blocks und dem Eingang des jeweiligen Discrete Output Function Blocks.
Auswahl:
0 = initialized
1 = Mass Flow (Auswahl wird nicht unterstützt)
2 = Volume Flow (Auswahl wird nicht unterstützt)
3 = Corrected Volume Flow (Auswahl wird nicht unterstützt)
4 = Density (Auswahl wird nicht unterstützt)
5 = Reference Density (Auswahl wird nicht unterstützt)
6 = Temperature (Auswahl wird nicht unterstützt)
7 = Totalizer 1 (Auswahl wird nicht unterstützt)
8 = Totalizer 2 (Auswahl wird nicht unterstützt)
9 = Totalizer 3 (Auswahl wird nicht unterstützt)
16 = Discrete Output
Eingabe einer Verzögerungszeit die bei einer Störung der externen Füh-
rungsgröße (Parameter RCAS_IN_D) ablaufen muss, bevor der definierte
Störverhalten ausgelöst wird.
Werkeinstellung:
0 s
!
Hinweis!
Nach Ablauf der Verzögerungszeit und noch aktiver Störung wird folgender
Wert für die Weiterverarbeitung verwendet:
• wenn im Parameter IO_OPTS die Option Fault State to value ausgewählt
wurde, wird der Wert des Parameters FSTATE_VAL_D (Störfall-Ersatz-
wert) verwendet.
• wenn im Parameter IO_OPTS die Option Fault State to value nicht ausge-
wählt wurde, wird weiterhin der Wert des Parameters RCAS_IN_D ver-
wendet.
6 Discrete Output Funktionsblock
