Endress+Hauser Proline Promass 83 FOUNDATION Fieldbus Beschreibung Gerätefunktionen Seite 75

Gerätefunktionen Promass 83 FOUNDATION Fieldbus
Endress+Hauser
1 Bedienung über FOUNDATION Fieldbus
1.1 Blockmodel
Beim FOUNDATION Fieldbus werden die gesamten Geräteparameter in Abhängigkeit ihrer funk-
tionalen Eigenschaft und Aufgabe kategorisiert und im Wesentlichen drei unterschiedlichen Blö-
cken zugeordnet. Ein Block kann als Container betrachtet werden, in dem Parameter und die damit
verbundenen Funktionalitäten enthalten sind. Ein FOUNDATION Fieldbus Gerät besitzt folgende
Blocktypen:
• Einen Resource Block (Geräteblock)
Der Resource Block beinhaltet alle gerätespezifischen Merkmale des Gerätes.
• Ein oder mehrere Transducer Blocks (Übertragungsblock)
Der Transducer Block beinhaltet alle messtechnischen und gerätespezifischen Parameter
des Gerätes. In den Transducer Blöcken sind die Messprinzipien (z.B. Durchfluss, Temperatur)
gemäß der FOUNDATION Fieldbus Spezifikation abgebildet.
• Ein oder mehrere Function Blocks (Funktionsblock)
Function Blocks beinhalten die Automatisierungsfunktionen des Gerätes. Man unterscheidet zwi-
schen verschiedenen Funktionsblöcken, z.B. Analog Input Funktionsblock (Analogeingang), Ana-
log Output Funktionsblock (Analogausgang), PID Funktionsblock (PID-Regler), usw. Jeder dieser
Funktionsblöcke wird für die Abarbeitung unterschiedlicher Applikationsfunktionen verwendet.
Je nach Anordnung und Verbindung der einzelnen Blöcke lassen sich verschiedene Automatisie-
rungsaufgaben realisieren. Neben diesen Blöcken kann ein Feldgerät noch beliebig viele weitere
Blöcke beinhalten, z.B. mehrere Analog Input Funktionsblöcke, wenn vom Feldgerät mehr als eine
Prozessgröße zur Verfügung steht.

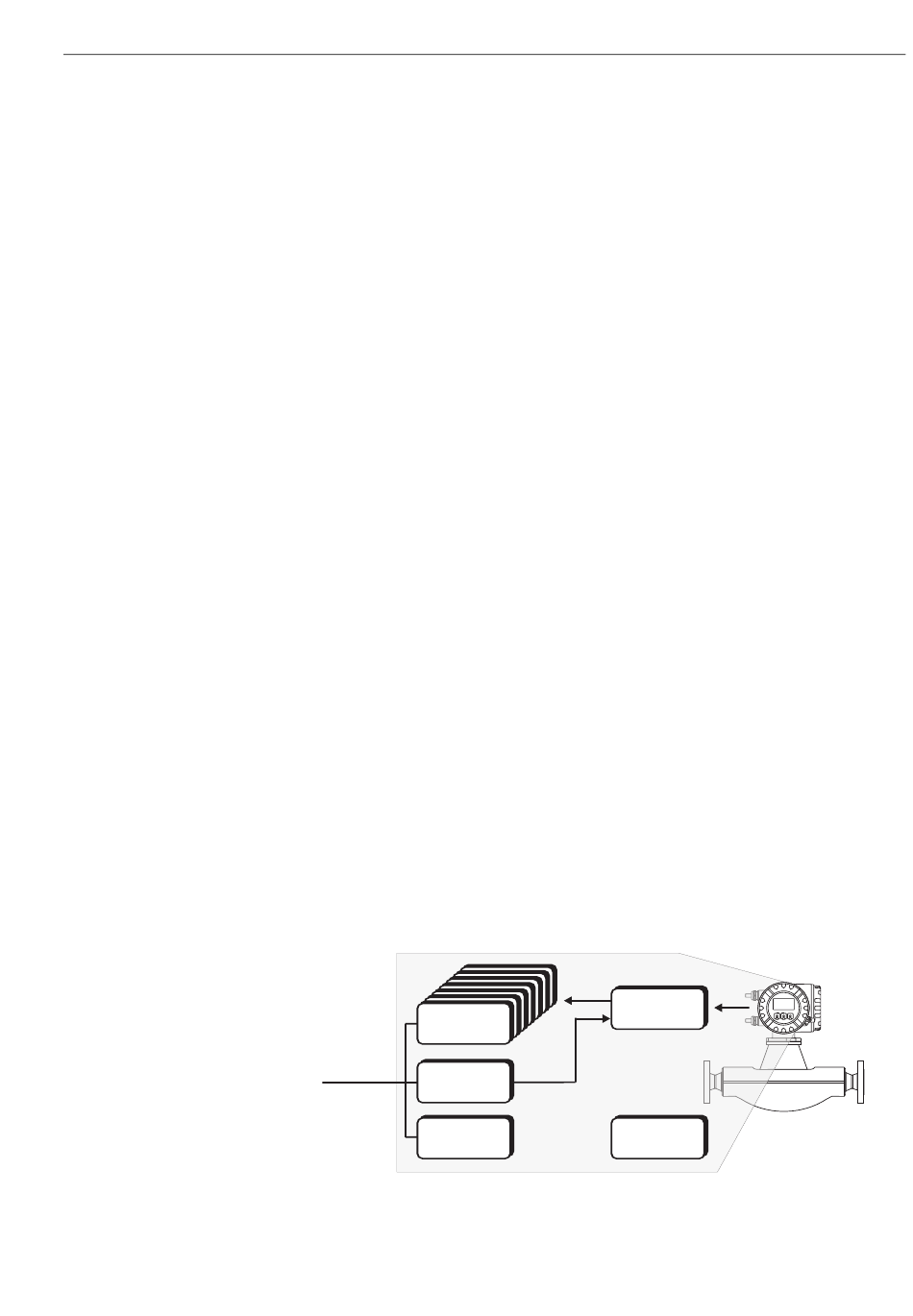

Der Promass 83 FOUNDATION Fieldbus verfügt über folgende Blöcke:
• Einen Resource Block (Geräteblock)
• Einen Transducer Block (Übertragungsblock) für das Messprinzip Durchfluss
• Neun Function Blocks (Funktionsblöcke) bestehend aus:
– Sieben Analog Input Funktionsblöcken (Analogeingänge) für die Prozessgrößen Massefluss,
Volumenfluss, Normvolumenfluss, Dichte, Normdichte, Temperatur und Summenzähler
1 bis 3.
– Einen Discrete Output (Diskreter Ausgang)
– Einen PID Funktionsblock (PID-Regler)
Analog Input
Function Block
FOUNDATION
Fieldbus
Discrete Output
Block
PID
Block
1 Bedienung über FOUNDATION Fieldbus
Transducer
Block Esc Esc Esc
- - - + + + E E E
Resource
Block
A0004759-DE
