5.9

Umskalierung des Eingangswertes

Im Analog Input Funktionsblock kann der Eingangswert bzw. Eingangsbereich gemäss den Auto-
matisierungsanforderungen skaliert werden.

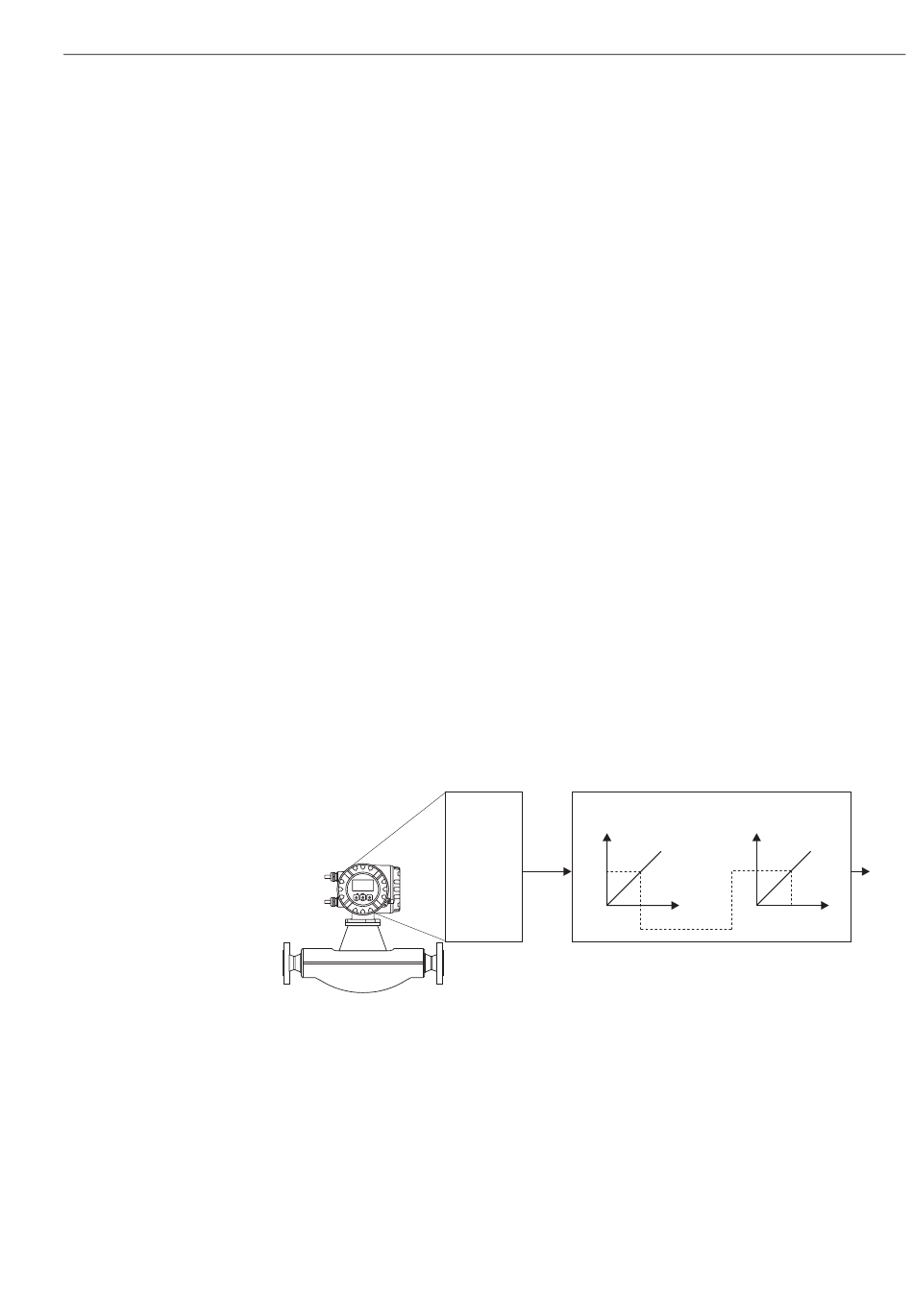

Beispiel:
• Die Systemeinheit im Transducer Block ist kg/h.
• Der Messbereich des Sensors beträgt 0...30 kg/h.
• Der Ausgangsbereich zum Automatisierungssystem soll 0...100% betragen.
Der Analog Input Funktionsblock muss wie folgt parametriert werden:
• Parameter CHANNEL (siehe Seite 142)
Auswahl: Channel = 1 → Mass Flow (Massefluss)
• Parameter L_TYPE (siehe Seite 145)
Auswahl: L_TYPE = Indirekt
Der Messwert vom Transducer Block (Eingangswert) wird linear über die Eingangsskalierung
XD_SCALE auf den gewünschten Ausgangsbereich OUT_SCALE umskaliert.
• Parametergruppe XD_SCALE (siehe Seite 150)
XD_SCALE 0 %
XD_SCALE 100 %
XD_SCALE UNIT
• Parametergruppe OUT_SCALE (siehe Seite 148)
OUT_SCALE 0 %
OUT_SCALE 100 %
OUT_SCALE UNIT
Daraus ergibt sich, das z.B. bei einem Eingangswert von 15 kg/h über den Parameter OUT ein Wert
von 50% ausgegeben wird.
Esc
- + E
0...30 kg/h
5.10 Grenzwerte
Die Grenzwerte basieren auf dem Ausgangswert OUT. Über- bzw. unterschreitet der Ausgangswert
OUT die definierten Grenzwerte, so erfolgt die Alarmierung an das Feldbus-Host System über die
Grenzwert-Prozessalarme.
Folgende Grenzwerte sind definierbar:
– HI_HI_LIM (siehe Seite 143)
– LO_LO_LIM (siehe Seite 146)
= 0
= 30
= kg/h
= 0
= 100
= %
Transducer Analog Input Funktionsblock
Block
kg/h
XD_SCALE
30
Mass
Flow
15 kg/h
0
0
– HI_LIM
– LO_LIM
5 Analog Input Funktionsblock
%
OUT_SCALE
100
0
100% 0 100
(siehe Seite 144)
(siehe Seite 146)
OUT
50%
%
A0004766-DE
