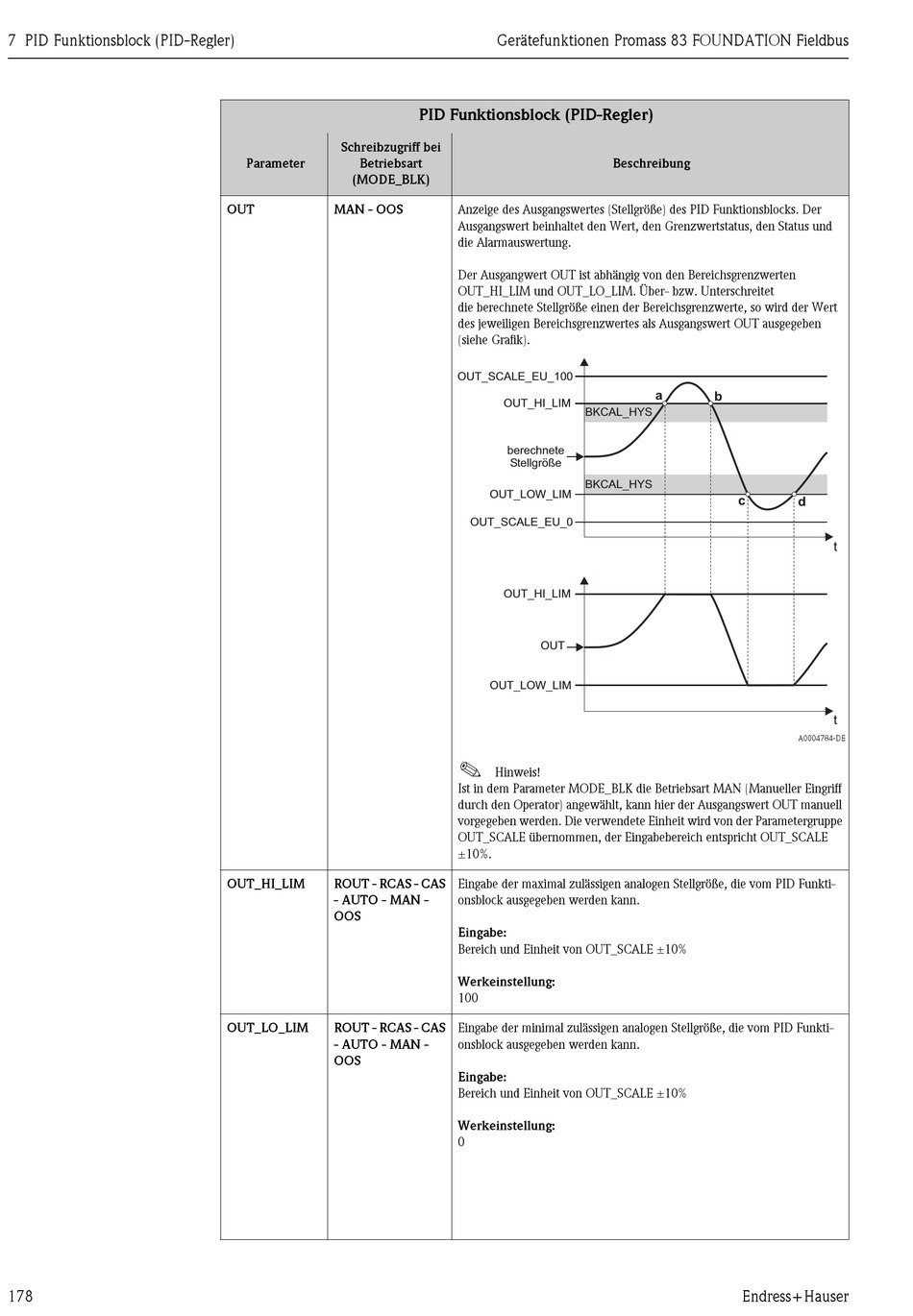

7 PID Funktionsblock (PID-Regler)
178
Schreibzugriff bei
Parameter Betriebsart
(MODE_BLK)
OUT MAN - OOS
OUT_HI_LIM ROUT - RCAS - CAS
- AUTO - MAN -
OOS
OUT_LO_LIM ROUT - RCAS - CAS
- AUTO - MAN -
OOS
Gerätefunktionen Promass 83 FOUNDATION Fieldbus
PID Funktionsblock (PID-Regler)
Anzeige des Ausgangswertes (Stellgröße) des PID Funktionsblocks. Der
Ausgangswert beinhaltet den Wert, den Grenzwertstatus, den Status und
die Alarmauswertung.
Der Ausgangwert OUT ist abhängig von den Bereichsgrenzwerten
OUT_HI_LIM und OUT_LO_LIM. Über- bzw. Unterschreitet
die berechnete Stellgröße einen der Bereichsgrenzwerte, so wird der Wert
des jeweiligen Bereichsgrenzwertes als Ausgangswert OUT ausgegeben
(siehe Grafik).
OUT_SCALE_EU_100
OUT_HI_LIM
BKCAL_HYS
berechnete
Stellgröße
BKCAL_HYS
OUT_LOW_LIM
OUT_SCALE_EU_0
OUT_HI_LIM
OUT
OUT_LOW_LIM
!
Hinweis!
Ist in dem Parameter MODE_BLK die Betriebsart MAN (Manueller Eingriff
durch den Operator) angewählt, kann hier der Ausgangswert OUT manuell
vorgegeben werden. Die verwendete Einheit wird von der Parametergruppe
OUT_SCALE übernommen, der Eingabebereich entspricht OUT_SCALE
±10%.
Eingabe der maximal zulässigen analogen Stellgröße, die vom PID Funkti-
onsblock ausgegeben werden kann.
Eingabe:
Bereich und Einheit von OUT_SCALE ±10%
Werkeinstellung:
100
Eingabe der minimal zulässigen analogen Stellgröße, die vom PID Funkti-
onsblock ausgegeben werden kann.
Eingabe:
Bereich und Einheit von OUT_SCALE ±10%
Werkeinstellung:
0
Beschreibung
a
b
c
Endress+Hauser
d
t
t
A0004784-DE
