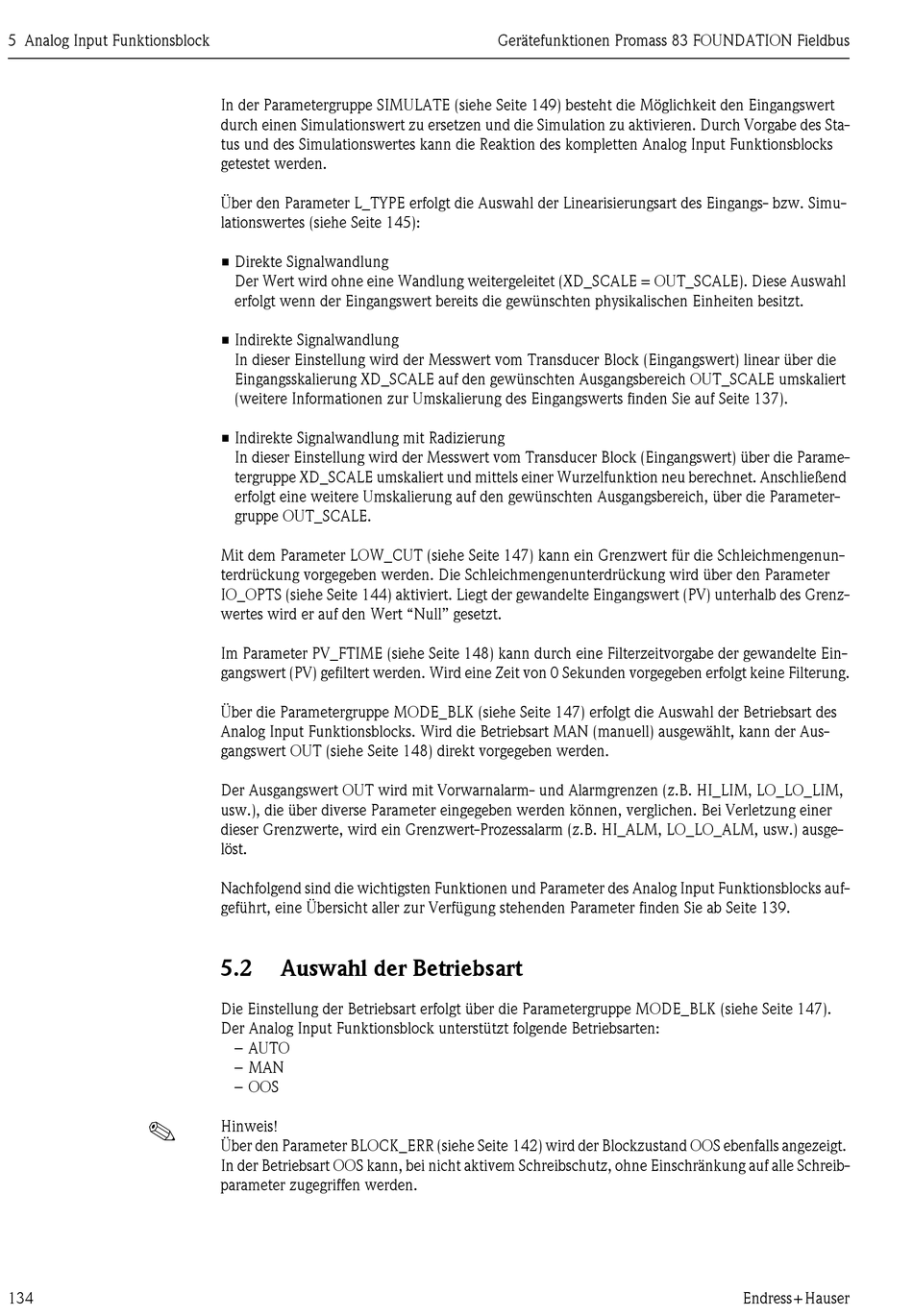

5 Analog Input Funktionsblock
!
134
In der Parametergruppe SIMULATE (siehe Seite 149) besteht die Möglichkeit den Eingangswert
durch einen Simulationswert zu ersetzen und die Simulation zu aktivieren. Durch Vorgabe des Sta-
tus und des Simulationswertes kann die Reaktion des kompletten Analog Input Funktionsblocks
getestet werden.
Über den Parameter L_TYPE erfolgt die Auswahl der Linearisierungsart des Eingangs- bzw. Simu-
lationswertes (siehe Seite 145):
• Direkte Signalwandlung
Der Wert wird ohne eine Wandlung weitergeleitet (XD_SCALE = OUT_SCALE). Diese Auswahl
erfolgt wenn der Eingangswert bereits die gewünschten physikalischen Einheiten besitzt.
• Indirekte Signalwandlung
In dieser Einstellung wird der Messwert vom Transducer Block (Eingangswert) linear über die
Eingangsskalierung XD_SCALE auf den gewünschten Ausgangsbereich OUT_SCALE umskaliert
(weitere Informationen zur Umskalierung des Eingangswerts finden Sie auf Seite 137).
• Indirekte Signalwandlung mit Radizierung
In dieser Einstellung wird der Messwert vom Transducer Block (Eingangswert) über die Parame-
tergruppe XD_SCALE umskaliert und mittels einer Wurzelfunktion neu berechnet. Anschließend
erfolgt eine weitere Umskalierung auf den gewünschten Ausgangsbereich, über die Parameter-
gruppe OUT_SCALE.
Mit dem Parameter LOW_CUT (siehe Seite 147) kann ein Grenzwert für die Schleichmengenun-
terdrückung vorgegeben werden. Die Schleichmengenunterdrückung wird über den Parameter
IO_OPTS (siehe Seite 144) aktiviert. Liegt der gewandelte Eingangswert (PV) unterhalb des Grenz-
wertes wird er auf den Wert "Null" gesetzt.
Im Parameter PV_FTIME (siehe Seite 148) kann durch eine Filterzeitvorgabe der gewandelte Ein-
gangswert (PV) gefiltert werden. Wird eine Zeit von 0 Sekunden vorgegeben erfolgt keine Filterung.
Über die Parametergruppe MODE_BLK (siehe Seite 147) erfolgt die Auswahl der Betriebsart des
Analog Input Funktionsblocks. Wird die Betriebsart MAN (manuell) ausgewählt, kann der Aus-
gangswert OUT (siehe Seite 148) direkt vorgegeben werden.
Der Ausgangswert OUT wird mit Vorwarnalarm- und Alarmgrenzen (z.B. HI_LIM, LO_LO_LIM,
usw.), die über diverse Parameter eingegeben werden können, verglichen. Bei Verletzung einer
dieser Grenzwerte, wird ein Grenzwert-Prozessalarm (z.B. HI_ALM, LO_LO_ALM, usw.) ausge-
löst.
Nachfolgend sind die wichtigsten Funktionen und Parameter des Analog Input Funktionsblocks auf-
geführt, eine Übersicht aller zur Verfügung stehenden Parameter finden Sie ab Seite 139.
5.2

Auswahl der Betriebsart

Die Einstellung der Betriebsart erfolgt über die Parametergruppe MODE_BLK (siehe Seite 147).
Der Analog Input Funktionsblock unterstützt folgende Betriebsarten:
– AUTO
– MAN
– OOS
Hinweis!
Über den Parameter BLOCK_ERR (siehe Seite 142) wird der Blockzustand OOS ebenfalls angezeigt.
In der Betriebsart OOS kann, bei nicht aktivem Schreibschutz, ohne Einschränkung auf alle Schreib-
parameter zugegriffen werden.
