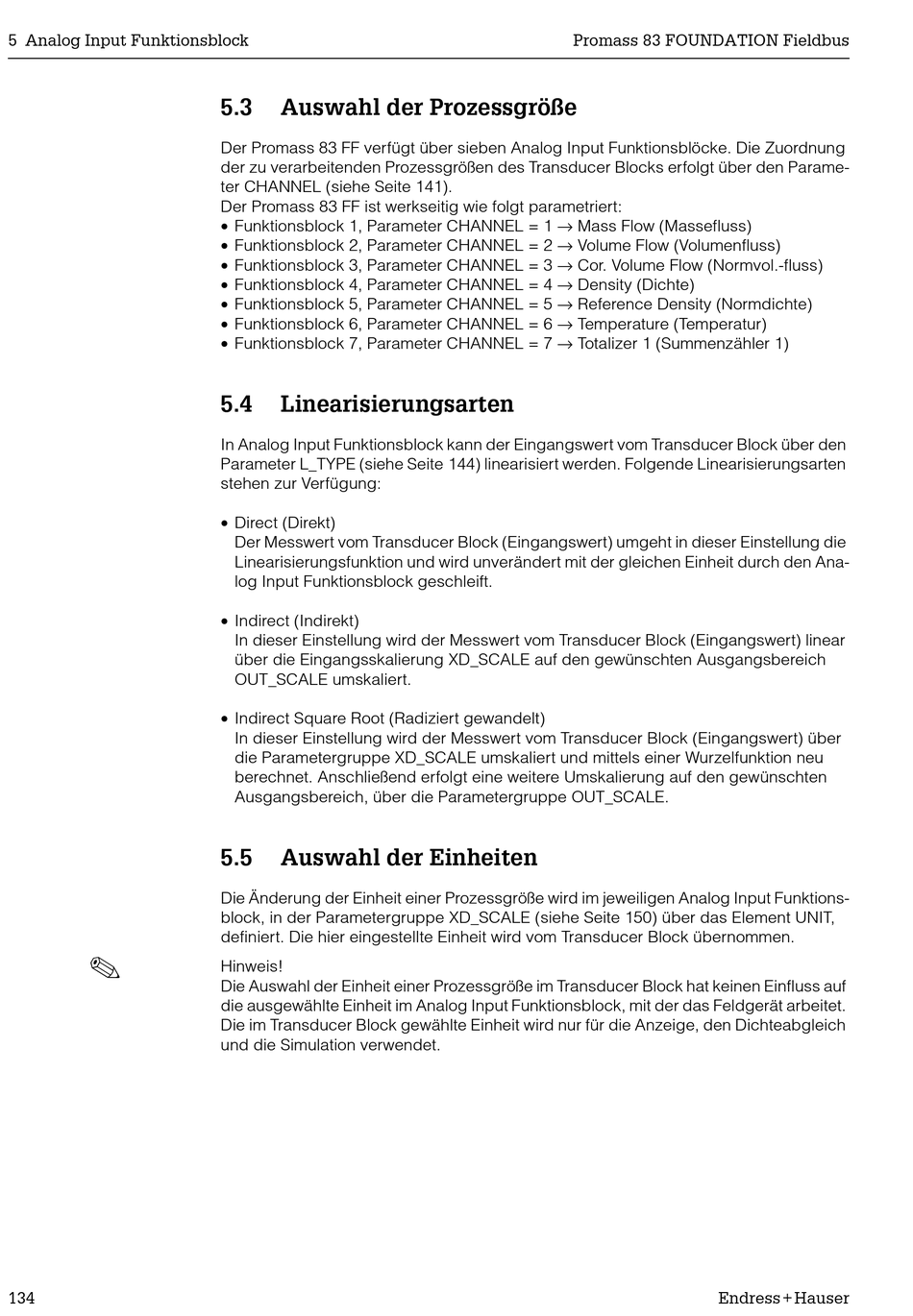

5 Analog Input Funktionsblock
134
5.3 Auswahl der Prozessgröße
Der Promass 83 FF verfügt über sieben Analog Input Funktionsblöcke. Die Zuordnung
der zu verarbeitenden Prozessgrößen des Transducer Blocks erfolgt über den Parame-
ter CHANNEL (siehe Seite 141).
Der Promass 83 FF ist werkseitig wie folgt parametriert:
• Funktionsblock 1, Parameter CHANNEL = 1 → Mass Flow (Massefluss)
• Funktionsblock 2, Parameter CHANNEL = 2 → Volume Flow (Volumenfluss)
• Funktionsblock 3, Parameter CHANNEL = 3 → Cor. Volume Flow (Normvol.-fluss)
• Funktionsblock 4, Parameter CHANNEL = 4 → Density (Dichte)
• Funktionsblock 5, Parameter CHANNEL = 5 → Reference Density (Normdichte)
• Funktionsblock 6, Parameter CHANNEL = 6 → Temperature (Temperatur)
• Funktionsblock 7, Parameter CHANNEL = 7 → Totalizer 1 (Summenzähler 1)
5.4

Linearisierungsarten

In Analog Input Funktionsblock kann der Eingangswert vom Transducer Block über den
Parameter L_TYPE (siehe Seite 144) linearisiert werden. Folgende Linearisierungsarten
stehen zur Verfügung:
• Direct (Direkt)
Der Messwert vom Transducer Block (Eingangswert) umgeht in dieser Einstellung die
Linearisierungsfunktion und wird unverändert mit der gleichen Einheit durch den Ana-
log Input Funktionsblock geschleift.
• Indirect (Indirekt)
In dieser Einstellung wird der Messwert vom Transducer Block (Eingangswert) linear
über die Eingangsskalierung XD_SCALE auf den gewünschten Ausgangsbereich
OUT_SCALE umskaliert.
• Indirect Square Root (Radiziert gewandelt)
In dieser Einstellung wird der Messwert vom Transducer Block (Eingangswert) über
die Parametergruppe XD_SCALE umskaliert und mittels einer Wurzelfunktion neu
berechnet. Anschließend erfolgt eine weitere Umskalierung auf den gewünschten
Ausgangsbereich, über die Parametergruppe OUT_SCALE.
5.5

Auswahl der Einheiten

Die Änderung der Einheit einer Prozessgröße wird im jeweiligen Analog Input Funktions-
block, in der Parametergruppe XD_SCALE (siehe Seite 150) über das Element UNIT,
definiert. Die hier eingestellte Einheit wird vom Transducer Block übernommen.
Hinweis!
Die Auswahl der Einheit einer Prozessgröße im Transducer Block hat keinen Einfluss auf
die ausgewählte Einheit im Analog Input Funktionsblock, mit der das Feldgerät arbeitet.
Die im Transducer Block gewählte Einheit wird nur für die Anzeige, den Dichteabgleich
und die Simulation verwendet.
