Verdrahtung
!
#
30
4.3

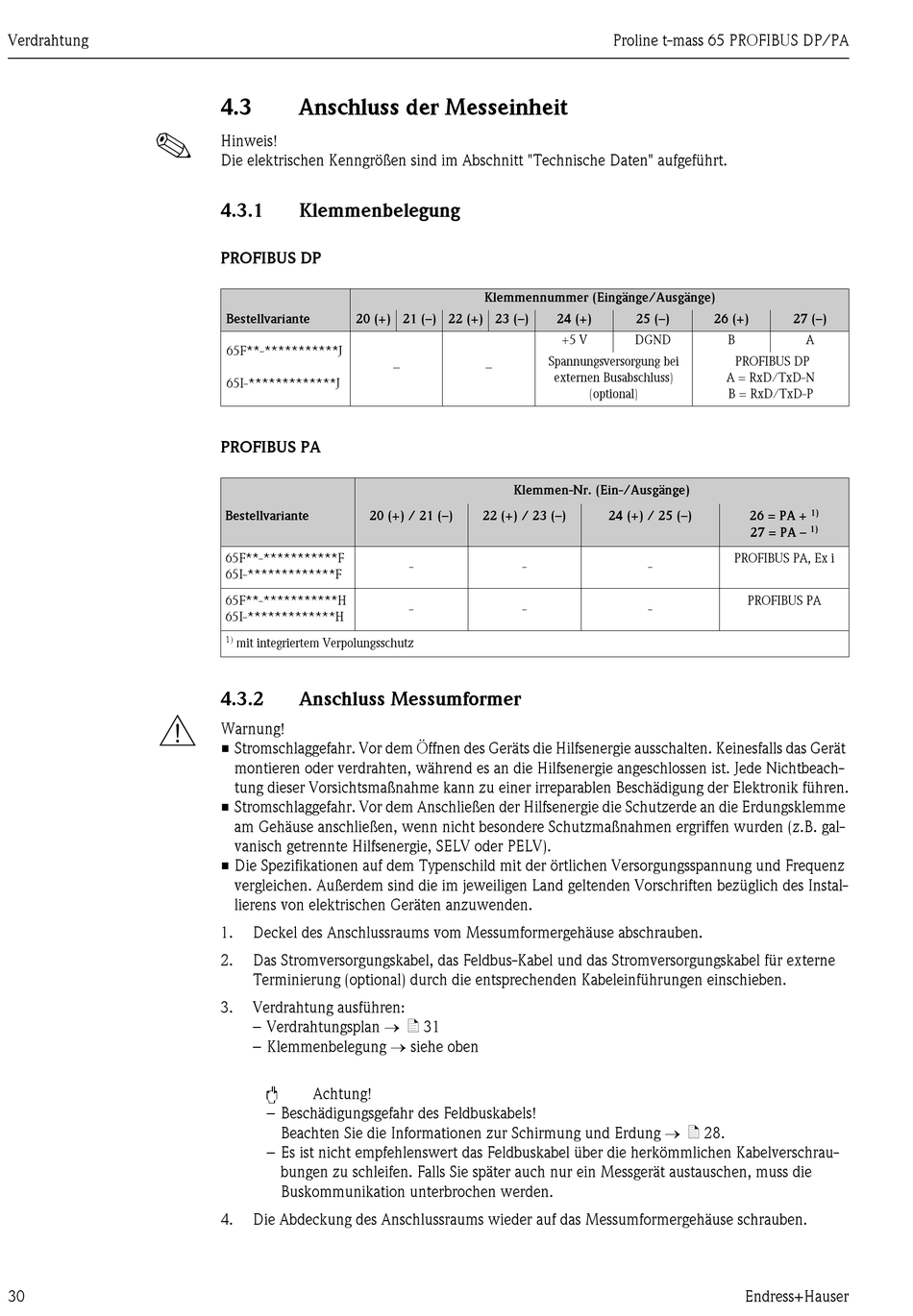

Anschluss der Messeinheit

Hinweis!
Die elektrischen Kenngrößen sind im Abschnitt "Technische Daten" aufgeführt.
4.3.1

Klemmenbelegung

PROFIBUS DP
Bestellvariante
20 (+) 21 (–) 22 (+) 23 (–)
65F**-***********J
65I-*************J
PROFIBUS PA
PROFIBUS PA
Bestellvariante
20 (+) / 21 (–)
65F**-***********F
65I-*************F
65F**-***********H
65I-*************H

mit integriertem Verpolungsschutz
4.3.2

Anschluss Messumformer

Warnung!
• Stromschlaggefahr. Vor dem Öffnen des Geräts die Hilfsenergie ausschalten. Keinesfalls das Gerät
montieren oder verdrahten, während es an die Hilfsenergie angeschlossen ist. Jede Nichtbeach-
tung dieser Vorsichtsmaßnahme kann zu einer irreparablen Beschädigung der Elektronik führen.
• Stromschlaggefahr. Vor dem Anschließen der Hilfsenergie die Schutzerde an die Erdungsklemme
am Gehäuse anschließen, wenn nicht besondere Schutzmaßnahmen ergriffen wurden (z.B. gal-
vanisch getrennte Hilfsenergie, SELV oder PELV).
• Die Spezifikationen auf dem Typenschild mit der örtlichen Versorgungsspannung und Frequenz
vergleichen. Außerdem sind die im jeweiligen Land geltenden Vorschriften bezüglich des Instal-
lierens von elektrischen Geräten anzuwenden.
1.
Deckel des Anschlussraums vom Messumformergehäuse abschrauben.
2.
Das Stromversorgungskabel, das Feldbus-Kabel und das Stromversorgungskabel für externe
Terminierung (optional) durch die entsprechenden Kabeleinführungen einschieben.
3.
Verdrahtung ausführen:
– Verdrahtungsplan  ä 31
– Klemmenbelegung siehe oben
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels!
Beachten Sie die Informationen zur Schirmung und Erdung  ä 28.
– Es ist nicht empfehlenswert das Feldbuskabel über die herkömmlichen Kabelverschrau-
bungen zu schleifen. Falls Sie später auch nur ein Messgerät austauschen, muss die
Buskommunikation unterbrochen werden.
4.
Die Abdeckung des Anschlussraums wieder auf das Messumformergehäuse schrauben.
Klemmennummer (Eingänge/Ausgänge)
24 (+)
+5 V
Spannungsversorgung bei
externen Busabschluss)
Klemmen-Nr. (Ein-/Ausgänge)
22 (+) / 23 (–)
-
-
-
-
Proline t-mass 65 PROFIBUS DP/PA
25 (–)
26 (+)
DGND
B
PROFIBUS DP
A = RxD/TxD-N
(optional)
B = RxD/TxD-P
24 (+) / 25 (–)
26 = PA +
27 = PA –
PROFIBUS PA, Ex i
-
PROFIBUS PA
-
Endress+Hauser
27 (–)
A
1)
1)
