Beispiel 2

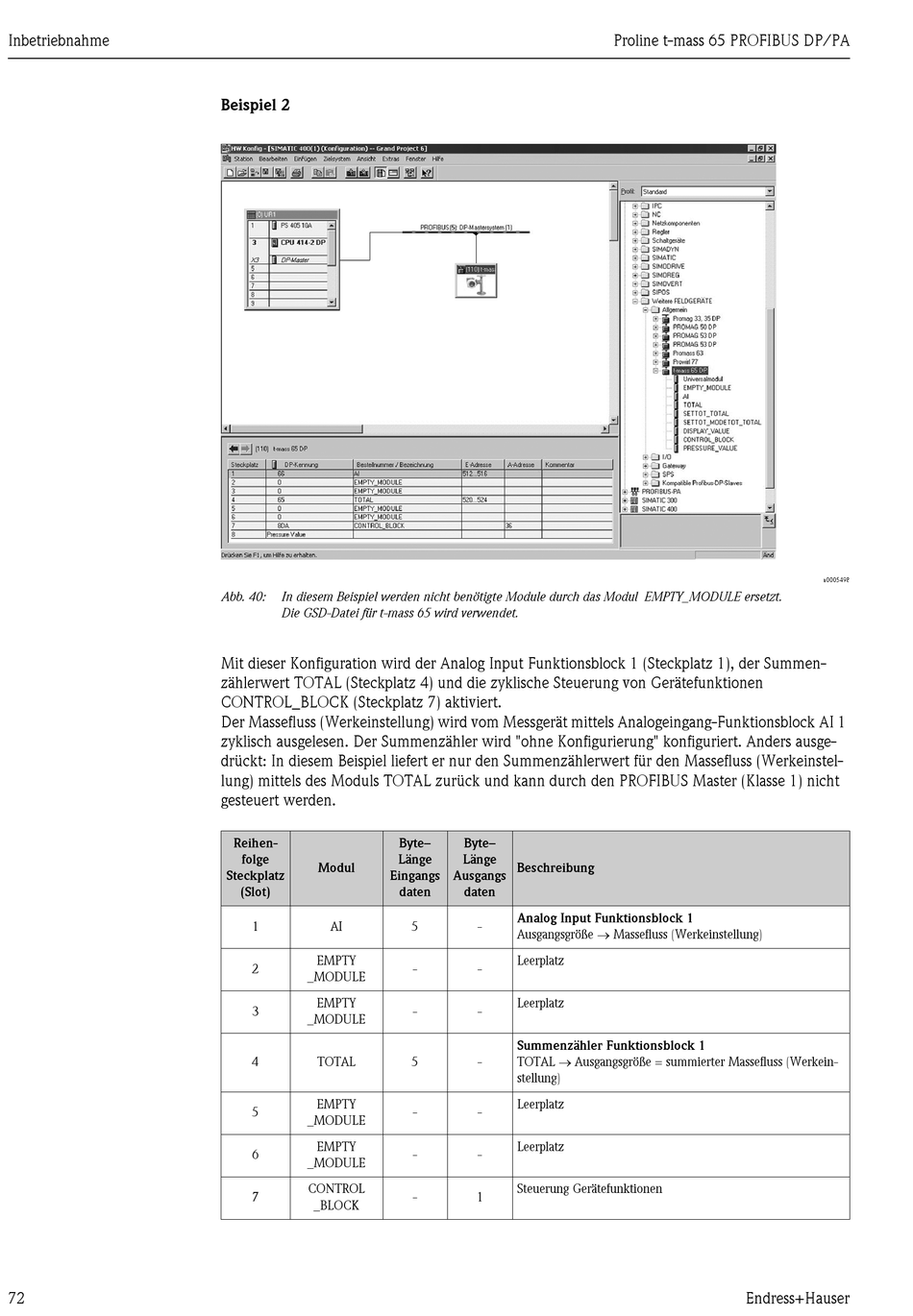

Abb. 40: In diesem Beispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE ersetzt.
Die GSD-Datei für t-mass 65 wird verwendet.
Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summen-
zählerwert TOTAL (Steckplatz 4) und die zyklische Steuerung von Gerätefunktionen
CONTROL_BLOCK (Steckplatz 7) aktiviert.
Der Massefluss (Werkeinstellung) wird vom Messgerät mittels Analogeingang-Funktionsblock AI 1
zyklisch ausgelesen. Der Summenzähler wird "ohne Konfigurierung" konfiguriert. Anders ausge-
drückt: In diesem Beispiel liefert er nur den Summenzählerwert für den Massefluss (Werkeinstel-
lung) mittels des Moduls TOTAL zurück und kann durch den PROFIBUS Master (Klasse 1) nicht
gesteuert werden.
Reihen-
folge
Modul
Steckplatz Eingangs
(Slot)
1 AI
EMPTY
2
_MODULE
EMPTY
3
_MODULE
4 TOTAL
EMPTY
5
_MODULE
EMPTY
6
_MODULE
CONTROL
7
_BLOCK
Byte– Byte–
Länge Länge
Beschreibung
Ausgangs
daten daten
Analog Input Funktionsblock 1
5 -
Ausgangsgröße  Massefluss (Werkeinstellung)
Leerplatz
- -
Leerplatz
- -
Summenzähler Funktionsblock 1
TOTAL  Ausgangsgröße = summierter Massefluss (Werkein-
5 -
stellung)
Leerplatz
- -
Leerplatz
- -
Steuerung Gerätefunktionen
- 1
