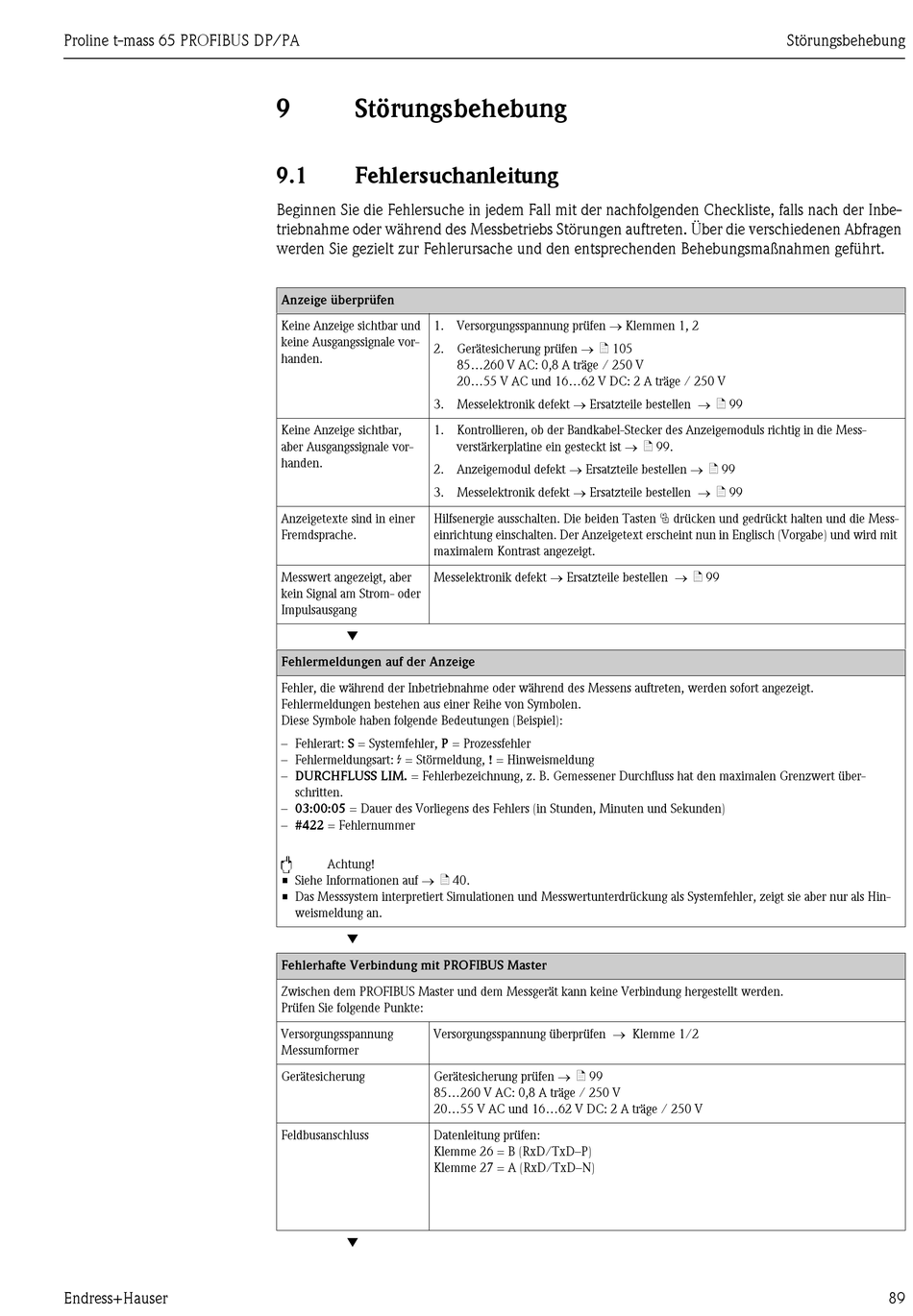

Störungsbehebung
9.1
Fehlersuchanleitung
Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe-
triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen
werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Anzeige überprüfen
1. Versorgungsspannung prüfen Klemmen 1, 2
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
2. Gerätesicherung prüfen ä 105
handen.
3. Messelektronik defekt Ersatzteile bestellen ä 99
Keine Anzeige sichtbar,
1. Kontrollieren, ob der Bandkabel-Stecker des Anzeigemoduls richtig in die Mess-
aber Ausgangssignale vor-
handen.
2. Anzeigemodul defekt Ersatzteile bestellen ä 99
3. Messelektronik defekt Ersatzteile bestellen ä 99
Hilfsenergie ausschalten. Die beiden Tasten P drücken und gedrückt halten und die Mess-
Anzeigetexte sind in einer
Fremdsprache.
einrichtung einschalten. Der Anzeigetext erscheint nun in Englisch (Vorgabe) und wird mit
maximalem Kontrast angezeigt.
Messelektronik defekt Ersatzteile bestellen ä 99
Messwert angezeigt, aber
kein Signal am Strom- oder
Impulsausgang
▼
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder während des Messens auftreten, werden sofort angezeigt.
Fehlermeldungen bestehen aus einer Reihe von Symbolen.
Diese Symbole haben folgende Bedeutungen (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
– Fehlermeldungsart: $ = Störmeldung, ! = Hinweismeldung
– DURCHFLUSS LIM. = Fehlerbezeichnung, z. B. Gemessener Durchfluss hat den maximalen Grenzwert über-
schritten.
– 03:00:05 = Dauer des Vorliegens des Fehlers (in Stunden, Minuten und Sekunden)
– #422 = Fehlernummer
"
Achtung!
• Siehe Informationen auf ä 40.
• Das Messsystem interpretiert Simulationen und Messwertunterdrückung als Systemfehler, zeigt sie aber nur als Hin-
weismeldung an.
▼
Fehlerhafte Verbindung mit PROFIBUS Master
Zwischen dem PROFIBUS Master und dem Messgerät kann keine Verbindung hergestellt werden.
Prüfen Sie folgende Punkte:
Versorgungsspannung überprüfen Klemme 1/2
Versorgungsspannung
Messumformer
Gerätesicherung prüfen ä 99
Gerätesicherung
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Feldbusanschluss
Datenleitung prüfen:
Klemme 26 = B (RxD/TxD–P)
Klemme 27 = A (RxD/TxD–N)
▼
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
verstärkerplatine ein gesteckt ist ä 99.
Störungsbehebung
89
