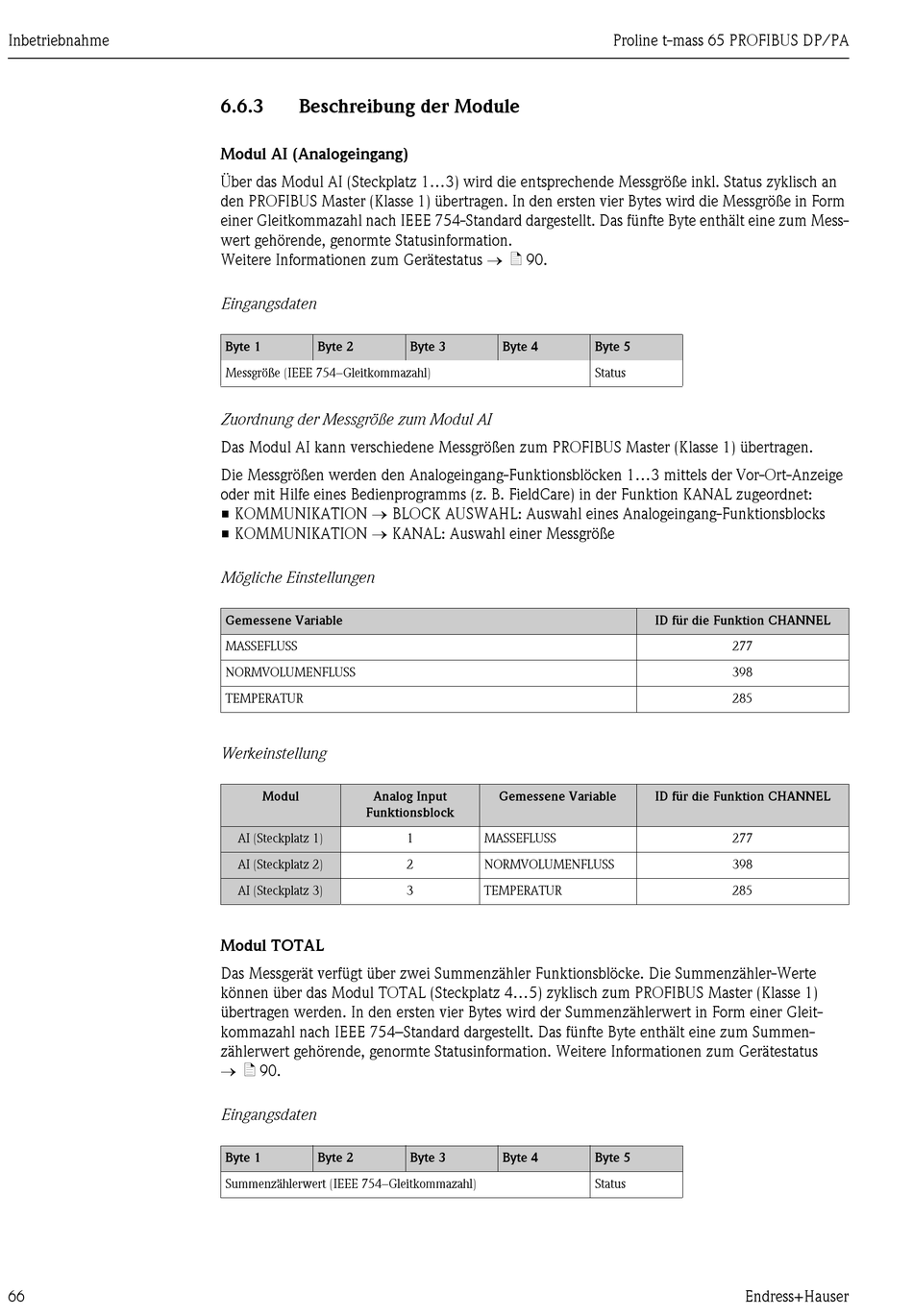

Inbetriebnahme
66
6.6.3
Beschreibung der Module
Modul AI (Analogeingang)
Über das Modul AI (Steckplatz 1...3) wird die entsprechende Messgröße inkl. Status zyklisch an
den PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Messgröße in Form
einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zum Mess-
wert gehörende, genormte Statusinformation.
Weitere Informationen zum Gerätestatus ä 90.
Eingangsdaten
Byte 1
Byte 2
Messgröße (IEEE 754–Gleitkommazahl)
Zuordnung der Messgröße zum Modul AI
Das Modul AI kann verschiedene Messgrößen zum PROFIBUS Master (Klasse 1) übertragen.
Die Messgrößen werden den Analogeingang-Funktionsblöcken 1...3 mittels der Vor-Ort-Anzeige
oder mit Hilfe eines Bedienprogramms (z. B. FieldCare) in der Funktion KANAL zugeordnet:
• KOMMUNIKATION BLOCK AUSWAHL: Auswahl eines Analogeingang-Funktionsblocks
• KOMMUNIKATION KANAL: Auswahl einer Messgröße
Mögliche Einstellungen
Gemessene Variable
MASSEFLUSS
NORMVOLUMENFLUSS
TEMPERATUR
Werkeinstellung
Modul
Analog Input
Funktionsblock
AI (Steckplatz 1)
AI (Steckplatz 2)
AI (Steckplatz 3)
Modul TOTAL
Das Messgerät verfügt über zwei Summenzähler Funktionsblöcke. Die Summenzähler-Werte
können über das Modul TOTAL (Steckplatz 4...5) zyklisch zum PROFIBUS Master (Klasse 1)
übertragen werden. In den ersten vier Bytes wird der Summenzählerwert in Form einer Gleit-
kommazahl nach IEEE 754–Standard dargestellt. Das fünfte Byte enthält eine zum Summen-
zählerwert gehörende, genormte Statusinformation. Weitere Informationen zum Gerätestatus
ä 90.
Eingangsdaten
Byte 1
Byte 2
Summenzählerwert (IEEE 754–Gleitkommazahl)
Byte 3
Byte 4
Gemessene Variable
1
MASSEFLUSS
2
NORMVOLUMENFLUSS
3
TEMPERATUR
Byte 3
Byte 4
Proline t-mass 65 PROFIBUS DP/PA
Byte 5
Status
ID für die Funktion CHANNEL
277
398
285
ID für die Funktion CHANNEL
277
398
285
Byte 5
Status
Endress+Hauser
