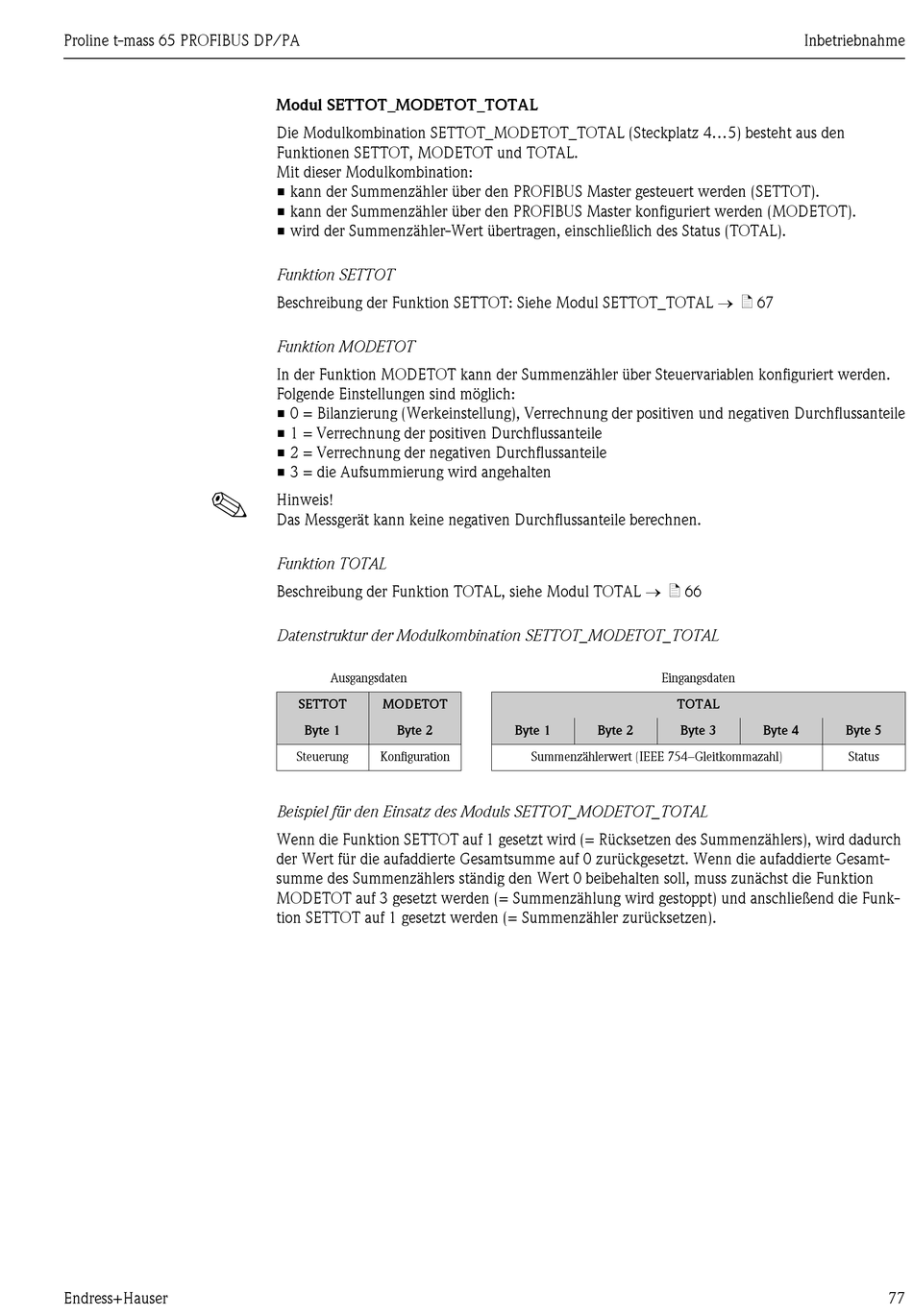

Proline t-mass 65 PROFIBUS DP/PA
!
Endress+Hauser
Modul SETTOT_MODETOT_TOTAL
Die Modulkombination SETTOT_MODETOT_TOTAL (Steckplatz 4...5) besteht aus den
Funktionen SETTOT, MODETOT und TOTAL.
Mit dieser Modulkombination:
• kann der Summenzähler über den PROFIBUS Master gesteuert werden (SETTOT).
• kann der Summenzähler über den PROFIBUS Master konfiguriert werden (MODETOT).
• wird der Summenzähler-Wert übertragen, einschließlich des Status (TOTAL).
Funktion SETTOT
Beschreibung der Funktion SETTOT: Siehe Modul SETTOT_TOTAL  ä 67
Funktion MODETOT
In der Funktion MODETOT kann der Summenzähler über Steuervariablen konfiguriert werden.
Folgende Einstellungen sind möglich:
• 0 = Bilanzierung (Werkeinstellung), Verrechnung der positiven und negativen Durchflussanteile
• 1 = Verrechnung der positiven Durchflussanteile
• 2 = Verrechnung der negativen Durchflussanteile
• 3 = die Aufsummierung wird angehalten
Hinweis!
Das Messgerät kann keine negativen Durchflussanteile berechnen.
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL  ä 66
Datenstruktur der Modulkombination SETTOT_MODETOT_TOTAL
Ausgangsdaten
SETTOT MODETOT
Byte 1 Byte 2
Steuerung Konfiguration
Beispiel für den Einsatz des Moduls SETTOT_MODETOT_TOTAL
Wenn die Funktion SETTOT auf 1 gesetzt wird (= Rücksetzen des Summenzählers), wird dadurch
der Wert für die aufaddierte Gesamtsumme auf 0 zurückgesetzt. Wenn die aufaddierte Gesamt-
summe des Summenzählers ständig den Wert 0 beibehalten soll, muss zunächst die Funktion
MODETOT auf 3 gesetzt werden (= Summenzählung wird gestoppt) und anschließend die Funk-
tion SETTOT auf 1 gesetzt werden (= Summenzähler zurücksetzen).
Eingangsdaten
TOTAL
Byte 1 Byte 2 Byte 3
Summenzählerwert (IEEE 754–Gleitkommazahl)
Inbetriebnahme
Byte 4 Byte 5
Status
