Proline t-mass 65 PROFIBUS DP/PA
#
Endress+Hauser
4

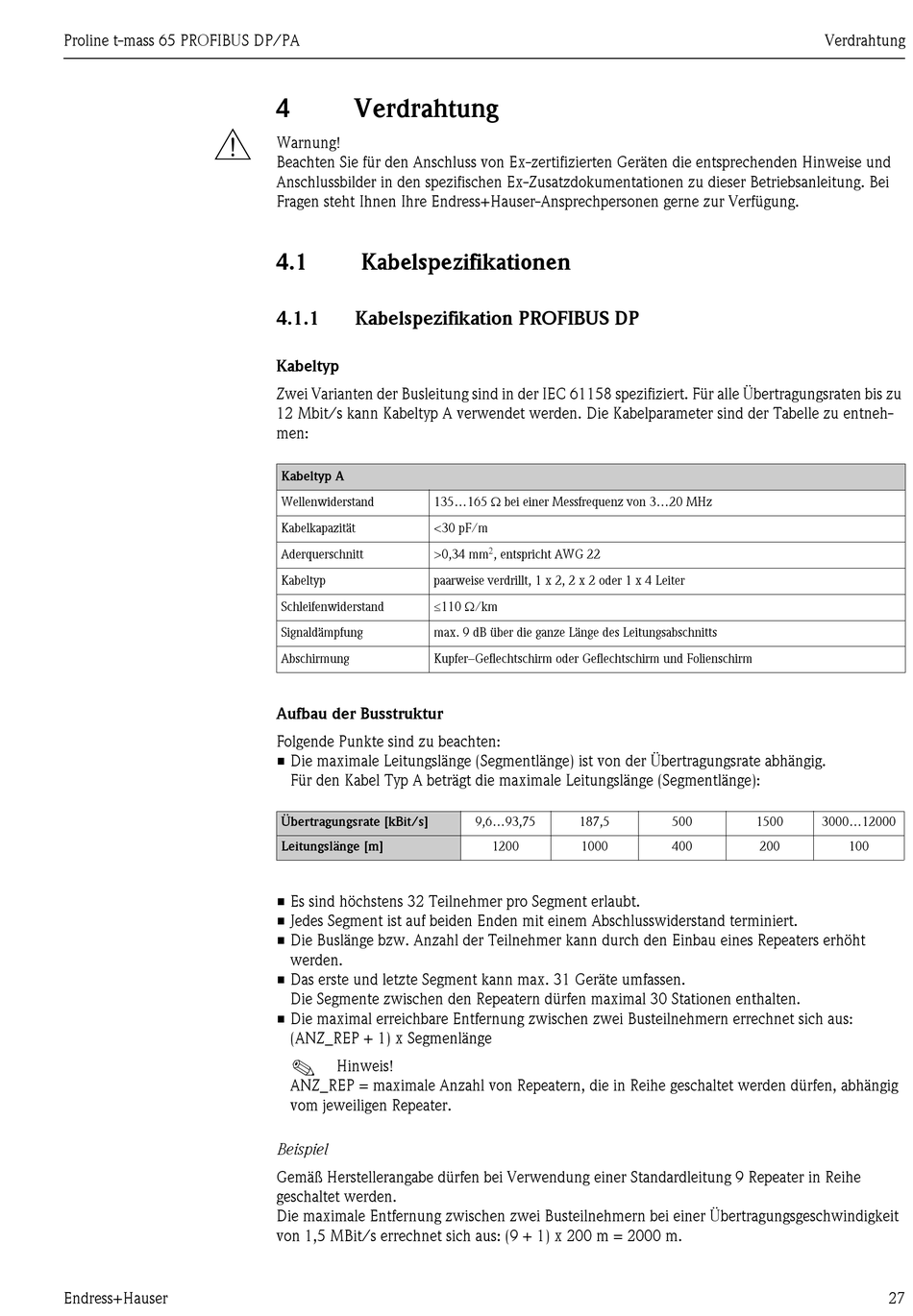

Verdrahtung
Warnung!
Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei
Fragen steht Ihnen Ihre Endress+Hauser-Ansprechpersonen gerne zur Verfügung.
4.1
Kabelspezifikationen
4.1.1
Kabelspezifikation PROFIBUS DP
Kabeltyp
Zwei Varianten der Busleitung sind in der IEC 61158 spezifiziert. Für alle Übertragungsraten bis zu
12 Mbit/s kann Kabeltyp A verwendet werden. Die Kabelparameter sind der Tabelle zu entneh-
men:
Kabeltyp A
135...165 bei einer Messfrequenz von 3...20 MHz
Wellenwiderstand
Kabelkapazität
<30 pF/m
Aderquerschnitt
>0,34 mm
Kabeltyp
paarweise verdrillt, 1 x 2, 2 x 2 oder 1 x 4 Leiter
110 /km
Schleifenwiderstand
Signaldämpfung
max. 9 dB über die ganze Länge des Leitungsabschnitts
Abschirmung
Kupfer–Geflechtschirm oder Geflechtschirm und Folienschirm
Aufbau der Busstruktur
Folgende Punkte sind zu beachten:
• Die maximale Leitungslänge (Segmentlänge) ist von der Übertragungsrate abhängig.
Für den Kabel Typ A beträgt die maximale Leitungslänge (Segmentlänge):
Übertragungsrate [kBit/s]
Leitungslänge [m]
• Es sind höchstens 32 Teilnehmer pro Segment erlaubt.
• Jedes Segment ist auf beiden Enden mit einem Abschlusswiderstand terminiert.
• Die Buslänge bzw. Anzahl der Teilnehmer kann durch den Einbau eines Repeaters erhöht
werden.
• Das erste und letzte Segment kann max. 31 Geräte umfassen.
Die Segmente zwischen den Repeatern dürfen maximal 30 Stationen enthalten.
• Die maximal erreichbare Entfernung zwischen zwei Busteilnehmern errechnet sich aus:
(ANZ_REP + 1) x Segmenlänge
!
Hinweis!
ANZ_REP = maximale Anzahl von Repeatern, die in Reihe geschaltet werden dürfen, abhängig
vom jeweiligen Repeater.
Beispiel
Gemäß Herstellerangabe dürfen bei Verwendung einer Standardleitung 9 Repeater in Reihe
geschaltet werden.
Die maximale Entfernung zwischen zwei Busteilnehmern bei einer Übertragungsgeschwindigkeit
von 1,5 MBit/s errechnet sich aus: (9 + 1) x 200 m = 2000 m.
, entspricht AWG 22
9,6...93,75
187,5
1200
1000
Verdrahtung
500
1500
3000...12000
400
200
100
27
