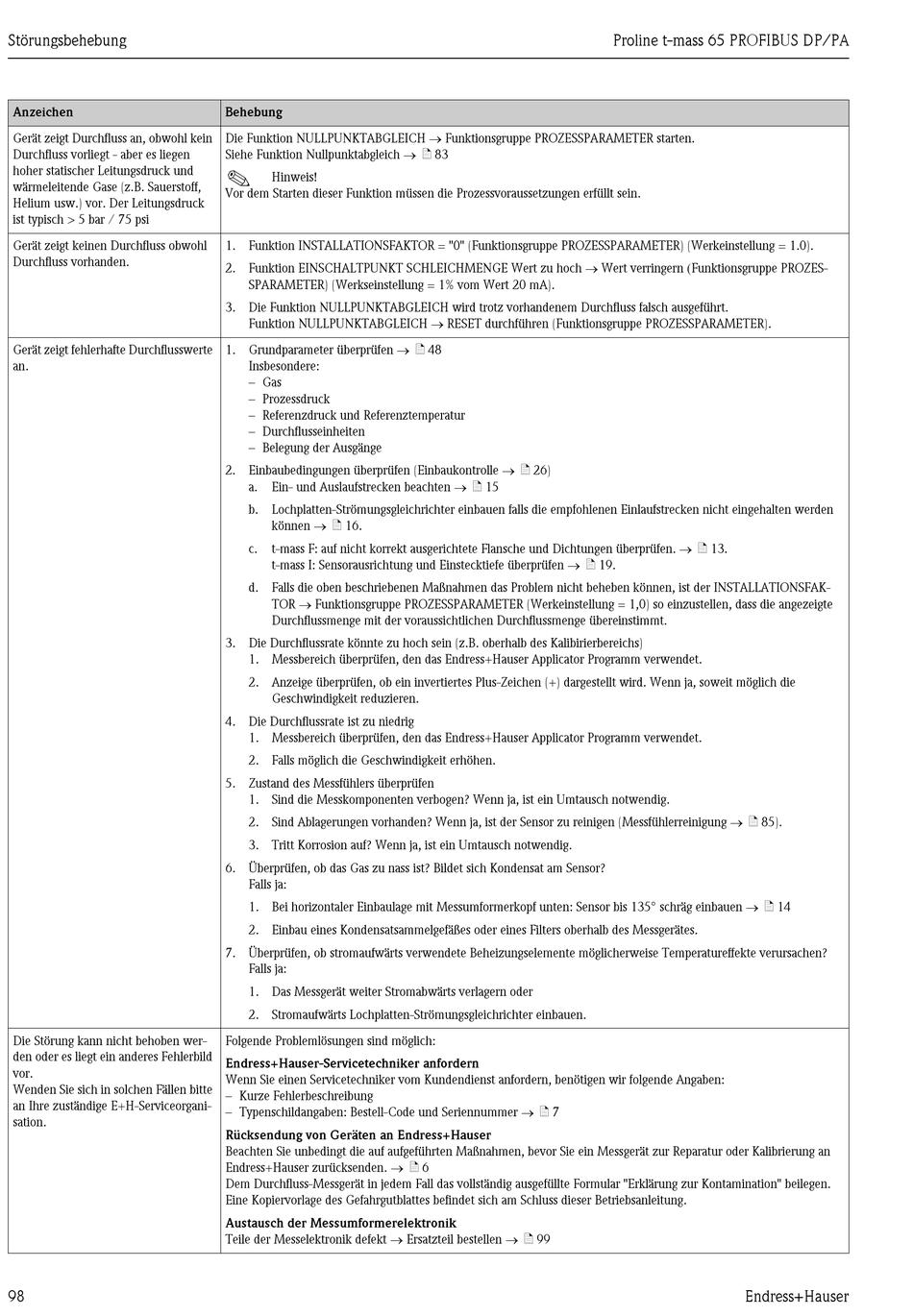

Störungsbehebung
Anzeichen
Gerät zeigt Durchfluss an, obwohl kein
Durchfluss vorliegt - aber es liegen
hoher statischer Leitungsdruck und
wärmeleitende Gase (z.B. Sauerstoff,
Helium usw.) vor. Der Leitungsdruck
ist typisch > 5 bar / 75 psi
Gerät zeigt keinen Durchfluss obwohl
Durchfluss vorhanden.
Gerät zeigt fehlerhafte Durchflusswerte
an.
Die Störung kann nicht behoben wer-
den oder es liegt ein anderes Fehlerbild
vor.
Wenden Sie sich in solchen Fällen bitte
an Ihre zuständige E+H-Serviceorgani-
sation.
98
Behebung
Die Funktion NULLPUNKTABGLEICH  Funktionsgruppe PROZESSPARAMETER starten.
Siehe Funktion Nullpunktabgleich  ä 83
!
Hinweis!
Vor dem Starten dieser Funktion müssen die Prozessvoraussetzungen erfüllt sein.
1. Funktion INSTALLATIONSFAKTOR = "0" (Funktionsgruppe PROZESSPARAMETER) (Werkeinstellung = 1.0).
2. Funktion EINSCHALTPUNKT SCHLEICHMENGE Wert zu hoch  Wert verringern Funktionsgruppe PROZES-
SPARAMETER) (Werkseinstellung = 1% vom Wert 20 mA).
3. Die Funktion NULLPUNKTABGLEICH wird trotz vorhandenem Durchfluss falsch ausgeführt.
Funktion NULLPUNKTABGLEICH RESET durchführen (Funktionsgruppe PROZESSPARAMETER).
1. Grundparameter überprüfen  ä 48
Insbesondere:
– Gas
– Prozessdruck
– Referenzdruck und Referenztemperatur
– Durchflusseinheiten
– Belegung der Ausgänge
2. Einbaubedingungen überprüfen (Einbaukontrolle  ä 26)
Ein- und Auslaufstrecken beachten  ä 15
a.
b. Lochplatten-Strömungsgleichrichter einbauen falls die empfohlenen Einlaufstrecken nicht eingehalten werden
können  ä 16.
t-mass F: auf nicht korrekt ausgerichtete Flansche und Dichtungen überprüfen.  ä 13.
c.
t-mass I: Sensorausrichtung und Einstecktiefe überprüfen  ä 19.
d. Falls die oben beschriebenen Maßnahmen das Problem nicht beheben können, ist der INSTALLATIONSFAK-
TOR  Funktionsgruppe PROZESSPARAMETER (Werkeinstellung = 1,0) so einzustellen, dass die angezeigte
Durchflussmenge mit der voraussichtlichen Durchflussmenge übereinstimmt.
3. Die Durchflussrate könnte zu hoch sein (z.B. oberhalb des Kalibirierbereichs)
1. Messbereich überprüfen, den das Endress+Hauser Applicator Programm verwendet.
2. Anzeige überprüfen, ob ein invertiertes Plus-Zeichen (+) dargestellt wird. Wenn ja, soweit möglich die
Geschwindigkeit reduzieren.
4. Die Durchflussrate ist zu niedrig
1. Messbereich überprüfen, den das Endress+Hauser Applicator Programm verwendet.
2. Falls möglich die Geschwindigkeit erhöhen.
5. Zustand des Messfühlers überprüfen
1. Sind die Messkomponenten verbogen? Wenn ja, ist ein Umtausch notwendig.
2. Sind Ablagerungen vorhanden? Wenn ja, ist der Sensor zu reinigen (Messfühlerreinigung  ä 85).
3. Tritt Korrosion auf? Wenn ja, ist ein Umtausch notwendig.
6. Überprüfen, ob das Gas zu nass ist? Bildet sich Kondensat am Sensor?
Falls ja:
1. Bei horizontaler Einbaulage mit Messumformerkopf unten: Sensor bis 135° schräg einbauen  ä 14
2. Einbau eines Kondensatsammelgefäßes oder eines Filters oberhalb des Messgerätes.
7. Überprüfen, ob stromaufwärts verwendete Beheizungselemente möglicherweise Temperatureffekte verursachen?
Falls ja:
1. Das Messgerät weiter Stromabwärts verlagern oder
2. Stromaufwärts Lochplatten-Strömungsgleichrichter einbauen.
Folgende Problemlösungen sind möglich:
Endress+Hauser-Servicetechniker anfordern
Wenn Sie einen Servicetechniker vom Kundendienst anfordern, benötigen wir folgende Angaben:
– Kurze Fehlerbeschreibung
– Typenschildangaben: Bestell-Code und Seriennummer  ä 7
Rücksendung von Geräten an Endress+Hauser
Beachten Sie unbedingt die auf aufgeführten Maßnahmen, bevor Sie ein Messgerät zur Reparatur oder Kalibrierung an
Endress+Hauser zurücksenden.  ä 6
Dem Durchfluss-Messgerät in jedem Fall das vollständig ausgefüllte Formular "Erklärung zur Kontamination" beilegen.
Eine Kopiervorlage des Gefahrgutblattes befindet sich am Schluss dieser Betriebsanleitung.
Austausch der Messumformerelektronik
Teile der Messelektronik defekt  Ersatzteil bestellen  ä 99
