Proline t-mass 65 PROFIBUS DP/PA
Endress+Hauser

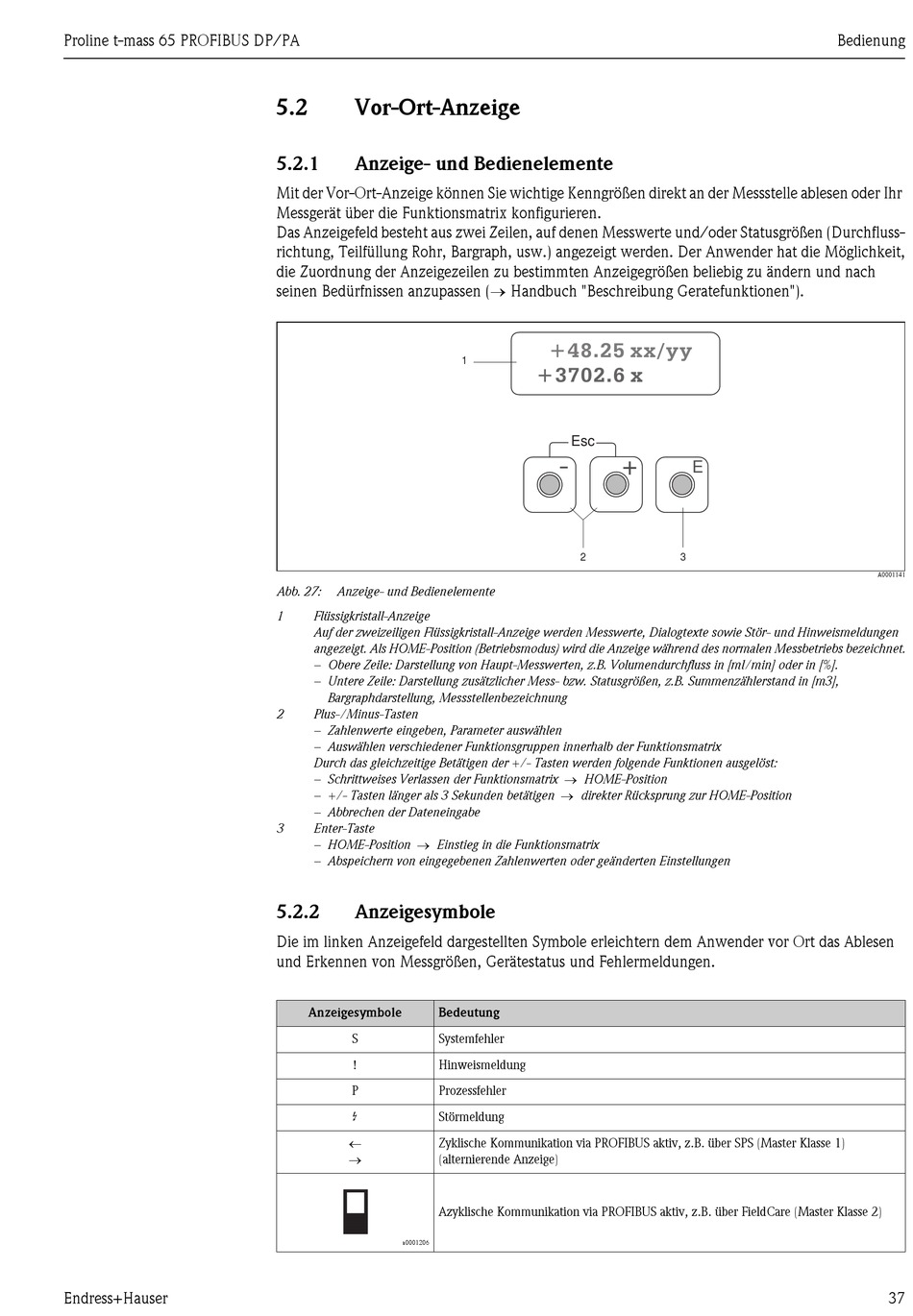

5.2
Vor-Ort-Anzeige
5.2.1
Anzeige- und Bedienelemente
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr
Messgerät über die Funktionsmatrix konfigurieren.
Das Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchfluss-
richtung, Teilfüllung Rohr, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit,
die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach
seinen Bedürfnissen anzupassen ( Handbuch "Beschreibung Geratefunktionen").
Abb. 27:
Anzeige- und Bedienelemente
1
Flüssigkristall-Anzeige
Auf der zweizeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte sowie Stör- und Hinweismeldungen
angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen Messbetriebs bezeichnet.
– Obere Zeile: Darstellung von Haupt-Messwerten, z.B. Volumendurchfluss in [ml/min] oder in [%].
– Untere Zeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand in [m3],
Bargraphdarstellung, Messstellenbezeichnung
2
Plus-/Minus-Tasten
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der +/- Tasten werden folgende Funktionen ausgelöst:
– Schrittweises Verlassen der Funktionsmatrix HOME-Position
– +/- Tasten länger als 3 Sekunden betätigen direkter Rücksprung zur HOME-Position
– Abbrechen der Dateneingabe
3
Enter-Taste
– HOME-Position Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
5.2.2
Anzeigesymbole
Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen
und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeigesymbole
Bedeutung
S
Systemfehler
!
Hinweismeldung
P
Prozessfehler
$
Störmeldung
Zyklische Kommunikation via PROFIBUS aktiv, z.B. über SPS (Master Klasse 1)
(alternierende Anzeige)
Azyklische Kommunikation via PROFIBUS aktiv, z.B. über FieldCare (Master Klasse 2)
a0001206
+48.25 xx/yy
1
+3702.6 x
Esc
+
-
2
Bedienung
E
3
A0001141
37
