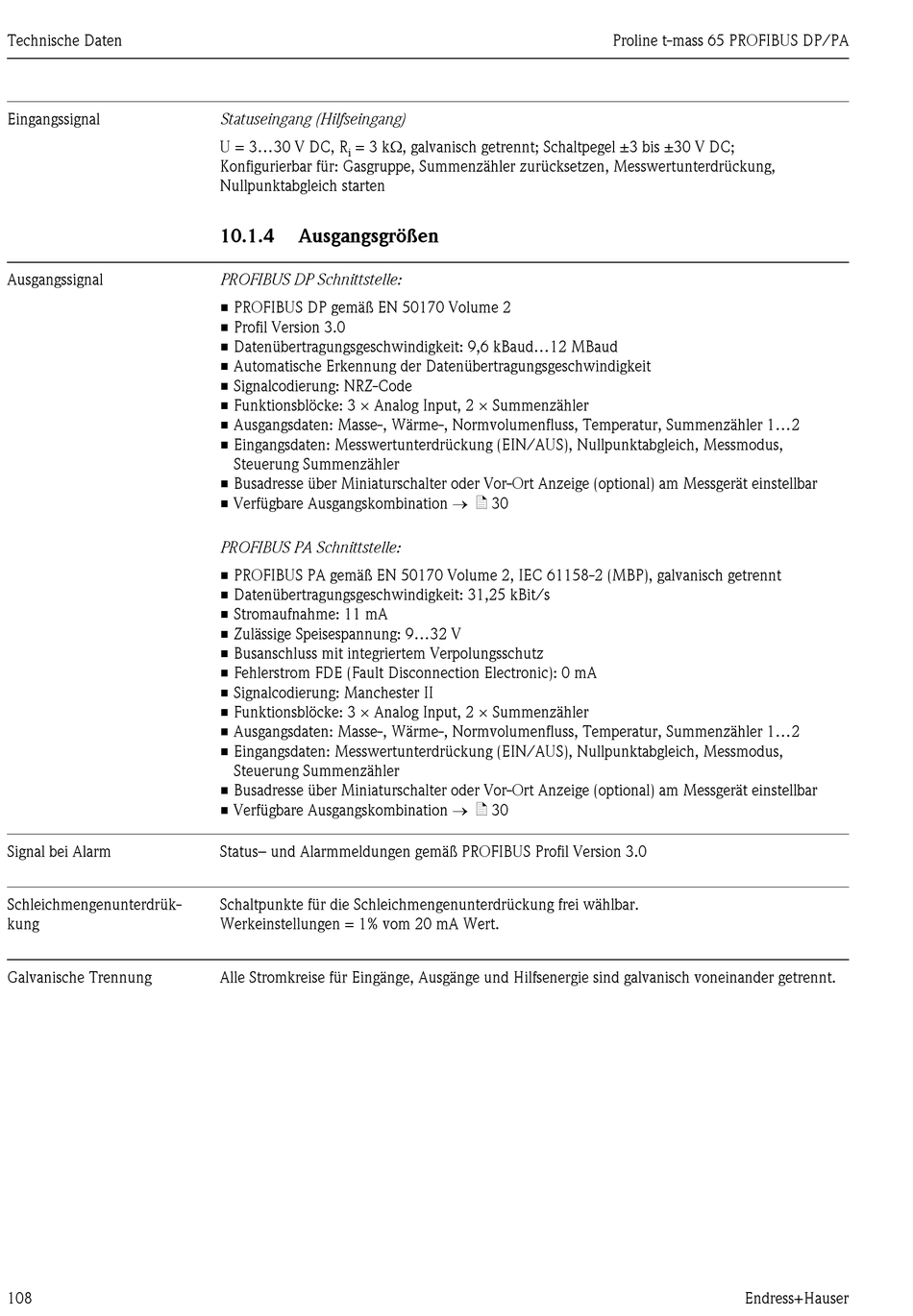

Technische Daten
Eingangssignal
Ausgangssignal
Signal bei Alarm
Schleichmengenunterdrük-
kung
Galvanische Trennung
108
Statuseingang (Hilfseingang)
U = 3...30 V DC, R
= 3 k, galvanisch getrennt; Schaltpegel ±3 bis ±30 V DC;
i
Konfigurierbar für: Gasgruppe, Summenzähler zurücksetzen, Messwertunterdrückung,
Nullpunktabgleich starten
10.1.4
Ausgangsgrößen
PROFIBUS DP Schnittstelle:
• PROFIBUS DP gemäß EN 50170 Volume 2
• Profil Version 3.0
• Datenübertragungsgeschwindigkeit: 9,6 kBaud...12 MBaud
• Automatische Erkennung der Datenübertragungsgeschwindigkeit
• Signalcodierung: NRZ-Code
• Funktionsblöcke: 3 × Analog Input, 2 × Summenzähler
• Ausgangsdaten: Masse-, Wärme-, Normvolumenfluss, Temperatur, Summenzähler 1...2
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Nullpunktabgleich, Messmodus,
Steuerung Summenzähler
• Busadresse über Miniaturschalter oder Vor-Ort Anzeige (optional) am Messgerät einstellbar
• Verfügbare Ausgangskombination ä 30
PROFIBUS PA Schnittstelle:
• PROFIBUS PA gemäß EN 50170 Volume 2, IEC 61158-2 (MBP), galvanisch getrennt
• Datenübertragungsgeschwindigkeit: 31,25 kBit/s
• Stromaufnahme: 11 mA
• Zulässige Speisespannung: 9...32 V
• Busanschluss mit integriertem Verpolungsschutz
• Fehlerstrom FDE (Fault Disconnection Electronic): 0 mA
• Signalcodierung: Manchester II
• Funktionsblöcke: 3 × Analog Input, 2 × Summenzähler
• Ausgangsdaten: Masse-, Wärme-, Normvolumenfluss, Temperatur, Summenzähler 1...2
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Nullpunktabgleich, Messmodus,
Steuerung Summenzähler
• Busadresse über Miniaturschalter oder Vor-Ort Anzeige (optional) am Messgerät einstellbar
• Verfügbare Ausgangskombination ä 30
Status– und Alarmmeldungen gemäß PROFIBUS Profil Version 3.0
Schaltpunkte für die Schleichmengenunterdrückung frei wählbar.
Werkeinstellungen = 1% vom 20 mA Wert.
Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind galvanisch voneinander getrennt.
Proline t-mass 65 PROFIBUS DP/PA
Endress+Hauser
