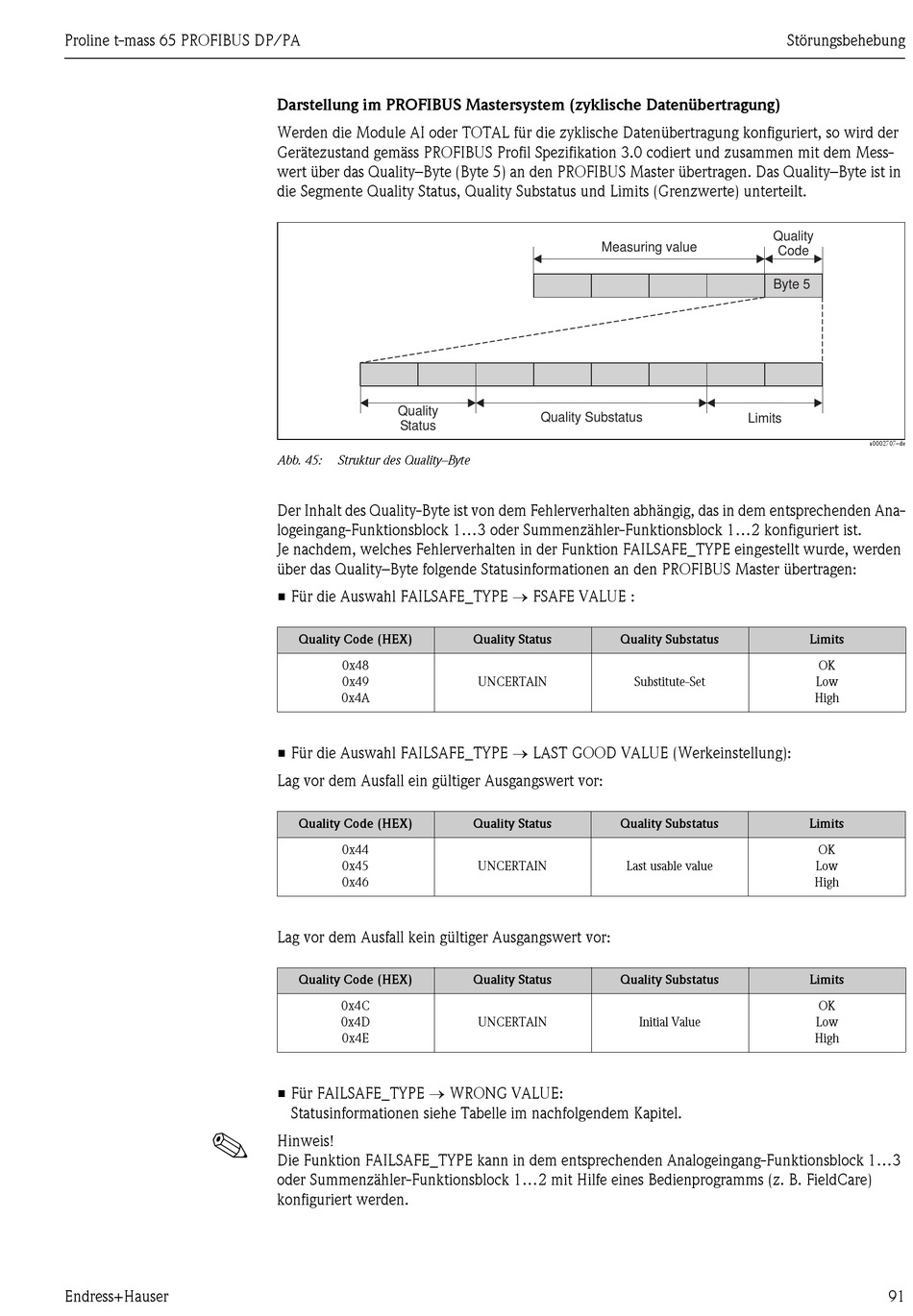

Darstellung im PROFIBUS Mastersystem (zyklische Datenübertragung)
Werden die Module AI oder TOTAL für die zyklische Datenübertragung konfiguriert, so wird der
Gerätezustand gemäss PROFIBUS Profil Spezifikation 3.0 codiert und zusammen mit dem Mess-
wert über das Quality–Byte (Byte 5) an den PROFIBUS Master übertragen. Das Quality–Byte ist in
die Segmente Quality Status, Quality Substatus und Limits (Grenzwerte) unterteilt.
Quality
Status
Abb. 45: Struktur des Quality–Byte
Der Inhalt des Quality-Byte ist von dem Fehlerverhalten abhängig, das in dem entsprechenden Ana-
logeingang-Funktionsblock 1...3 oder Summenzähler-Funktionsblock 1...2 konfiguriert ist.
Je nachdem, welches Fehlerverhalten in der Funktion FAILSAFE_TYPE eingestellt wurde, werden
über das Quality–Byte folgende Statusinformationen an den PROFIBUS Master übertragen:
• Für die Auswahl FAILSAFE_TYPE  FSAFE VALUE :
Quality Code (HEX)
0x48
0x49
0x4A
• Für die Auswahl FAILSAFE_TYPE  LAST GOOD VALUE (Werkeinstellung):
Lag vor dem Ausfall ein gültiger Ausgangswert vor:
Quality Code (HEX)
0x44
0x45
0x46
Lag vor dem Ausfall kein gültiger Ausgangswert vor:
Quality Code (HEX)
0x4C
0x4D
0x4E
• Für FAILSAFE_TYPE  WRONG VALUE:
Statusinformationen siehe Tabelle im nachfolgendem Kapitel.
Hinweis!
Die Funktion FAILSAFE_TYPE kann in dem entsprechenden Analogeingang-Funktionsblock 1...3
oder Summenzähler-Funktionsblock 1...2 mit Hilfe eines Bedienprogramms (z. B. FieldCare)
konfiguriert werden.
Measuring value
Quality Substatus
Quality Status Quality Substatus
UNCERTAIN Substitute-Set
Quality Status Quality Substatus
UNCERTAIN Last usable value
Quality Status Quality Substatus
UNCERTAIN Initial Value
Störungsbehebung
Quality
Code
Byte 5
Limits
a0002707–de
Limits
OK
Low
High
Limits
OK
Low
High
Limits
OK
Low
High
