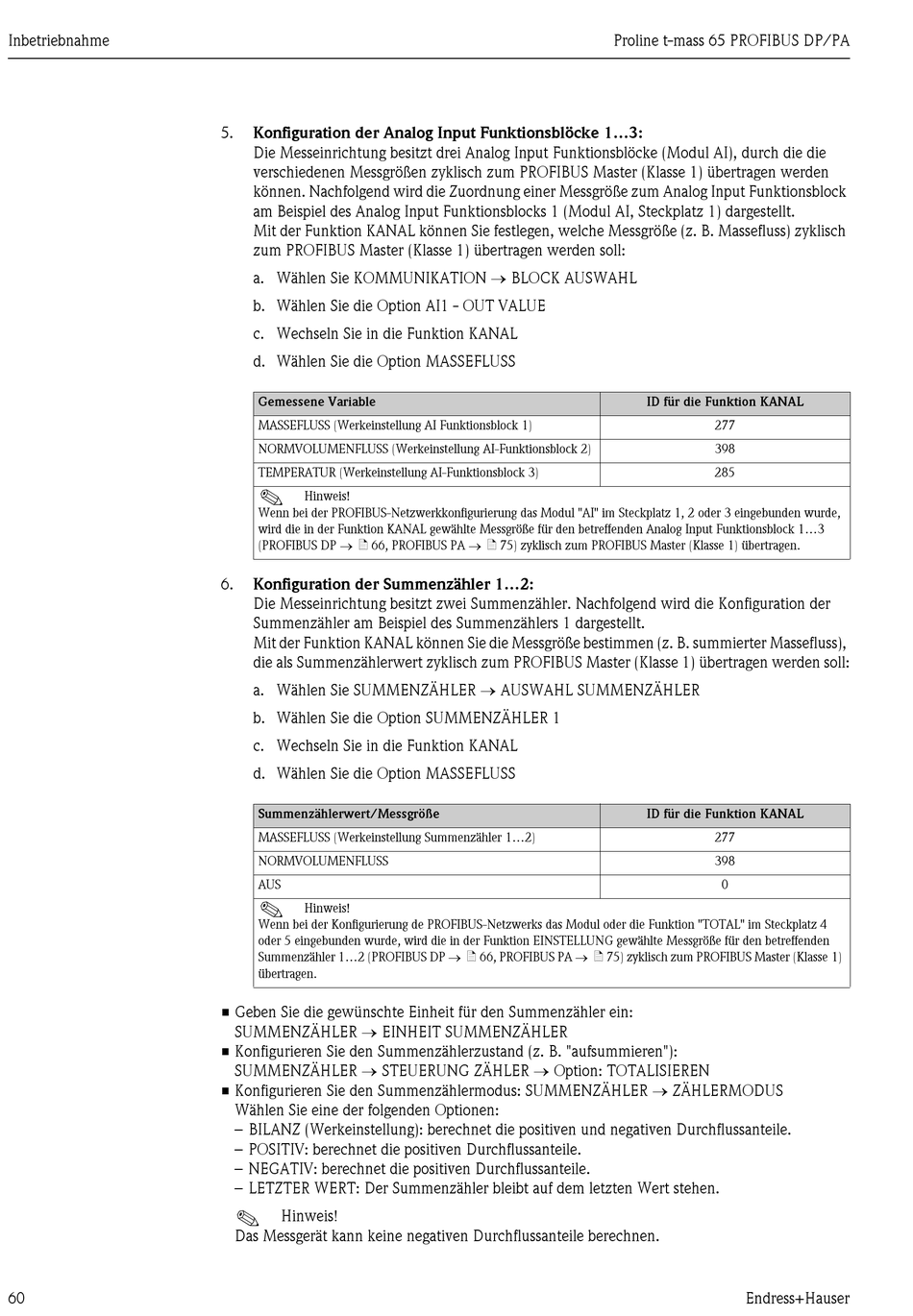

Endress+Hauser Proline t-mass 65 PROFIBUS DP/PA Betriebsanleitung Seite 60

Inbetriebnahme
60
5. Konfiguration der Analog Input Funktionsblöcke 1...3:
Die Messeinrichtung besitzt drei Analog Input Funktionsblöcke (Modul AI), durch die die
verschiedenen Messgrößen zyklisch zum PROFIBUS Master (Klasse 1) übertragen werden
können. Nachfolgend wird die Zuordnung einer Messgröße zum Analog Input Funktionsblock
am Beispiel des Analog Input Funktionsblocks 1 (Modul AI, Steckplatz 1) dargestellt.
Mit der Funktion KANAL können Sie festlegen, welche Messgröße (z. B. Massefluss) zyklisch
zum PROFIBUS Master (Klasse 1) übertragen werden soll:
a. Wählen Sie KOMMUNIKATION  BLOCK AUSWAHL
b. Wählen Sie die Option AI1 - OUT VALUE
c. Wechseln Sie in die Funktion KANAL
d. Wählen Sie die Option MASSEFLUSS
Gemessene Variable
MASSEFLUSS (Werkeinstellung AI Funktionsblock 1)
NORMVOLUMENFLUSS (Werkeinstellung AI-Funktionsblock 2)
TEMPERATUR (Werkeinstellung AI-Funktionsblock 3)
!
Hinweis!
Wenn bei der PROFIBUS-Netzwerkkonfigurierung das Modul "AI" im Steckplatz 1, 2 oder 3 eingebunden wurde,
wird die in der Funktion KANAL gewählte Messgröße für den betreffenden Analog Input Funktionsblock 1...3
(PROFIBUS DP  ä 66, PROFIBUS PA  ä 75) zyklisch zum PROFIBUS Master (Klasse 1) übertragen.
6. Konfiguration der Summenzähler 1...2:
Die Messeinrichtung besitzt zwei Summenzähler. Nachfolgend wird die Konfiguration der
Summenzähler am Beispiel des Summenzählers 1 dargestellt.
Mit der Funktion KANAL können Sie die Messgröße bestimmen (z. B. summierter Massefluss),
die als Summenzählerwert zyklisch zum PROFIBUS Master (Klasse 1) übertragen werden soll:
a. Wählen Sie SUMMENZÄHLER  AUSWAHL SUMMENZÄHLER
b. Wählen Sie die Option SUMMENZÄHLER 1
c. Wechseln Sie in die Funktion KANAL
d. Wählen Sie die Option MASSEFLUSS
Summenzählerwert/Messgröße
MASSEFLUSS (Werkeinstellung Summenzähler 1...2)
NORMVOLUMENFLUSS
AUS
!
Hinweis!
Wenn bei der Konfigurierung de PROFIBUS-Netzwerks das Modul oder die Funktion "TOTAL" im Steckplatz 4
oder 5 eingebunden wurde, wird die in der Funktion EINSTELLUNG gewählte Messgröße für den betreffenden
Summenzähler 1...2 (PROFIBUS DP  ä 66, PROFIBUS PA  ä 75) zyklisch zum PROFIBUS Master (Klasse 1)
übertragen.
• Geben Sie die gewünschte Einheit für den Summenzähler ein:
SUMMENZÄHLER  EINHEIT SUMMENZÄHLER
• Konfigurieren Sie den Summenzählerzustand (z. B. "aufsummieren"):
SUMMENZÄHLER  STEUERUNG ZÄHLER  Option: TOTALISIEREN
• Konfigurieren Sie den Summenzählermodus: SUMMENZÄHLER  ZÄHLERMODUS
Wählen Sie eine der folgenden Optionen:
– BILANZ (Werkeinstellung): berechnet die positiven und negativen Durchflussanteile.
– POSITIV: berechnet die positiven Durchflussanteile.
– NEGATIV: berechnet die positiven Durchflussanteile.
– LETZTER WERT: Der Summenzähler bleibt auf dem letzten Wert stehen.
!
Hinweis!
Das Messgerät kann keine negativen Durchflussanteile berechnen.
Proline t-mass 65 PROFIBUS DP/PA
ID für die Funktion KANAL
277
398
285
ID für die Funktion KANAL
277
398
0
