Montage
16

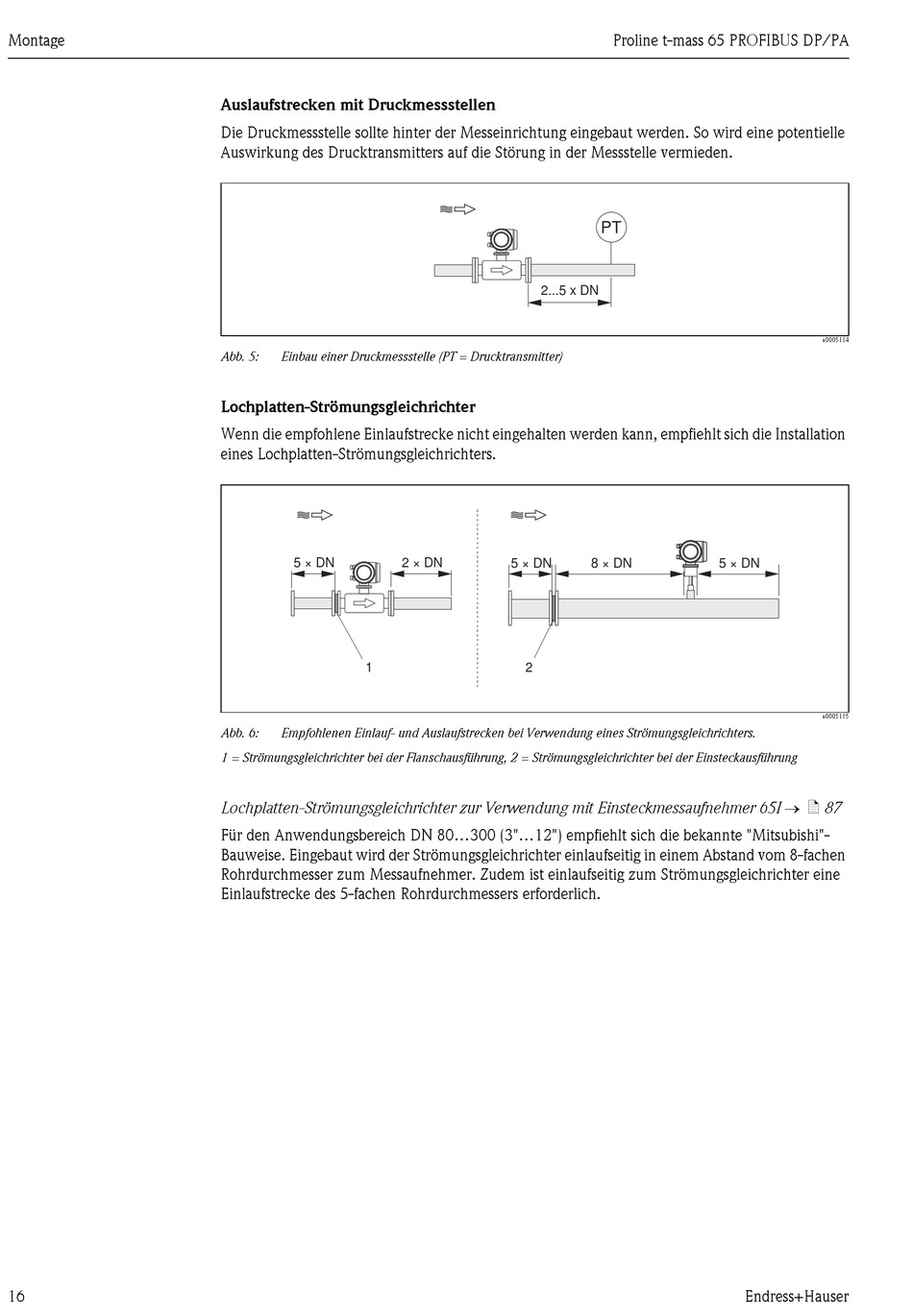

Auslaufstrecken mit Druckmessstellen
Die Druckmessstelle sollte hinter der Messeinrichtung eingebaut werden. So wird eine potentielle
Auswirkung des Drucktransmitters auf die Störung in der Messstelle vermieden.
Abb. 5:
Einbau einer Druckmessstelle (PT = Drucktransmitter)
Lochplatten-Strömungsgleichrichter
Wenn die empfohlene Einlaufstrecke nicht eingehalten werden kann, empfiehlt sich die Installation
eines Lochplatten-Strömungsgleichrichters.
5 × DN
1
Abb. 6:
Empfohlenen Einlauf- und Auslaufstrecken bei Verwendung eines Strömungsgleichrichters.
1 = Strömungsgleichrichter bei der Flanschausführung, 2 = Strömungsgleichrichter bei der Einsteckausführung
Lochplatten-Strömungsgleichrichter zur Verwendung mit Einsteckmessaufnehmer 65I ä 87
Für den Anwendungsbereich DN 80...300 (3"...12") empfiehlt sich die bekannte "Mitsubishi"-
Bauweise. Eingebaut wird der Strömungsgleichrichter einlaufseitig in einem Abstand vom 8-fachen
Rohrdurchmesser zum Messaufnehmer. Zudem ist einlaufseitig zum Strömungsgleichrichter eine
Einlaufstrecke des 5-fachen Rohrdurchmessers erforderlich.
2...5 x DN
2 × DN
5 × DN
2
Proline t-mass 65 PROFIBUS DP/PA
PT
8 × DN
5 × DN
Endress+Hauser
a0005114
a0005115
