Betrieb
OR4 basic / RL4 basic
Zielgruppe: QP
7.2.2. Bedienelemente der Rauchauslöseeinrichtung
Bezeichnung
TEST/RESET

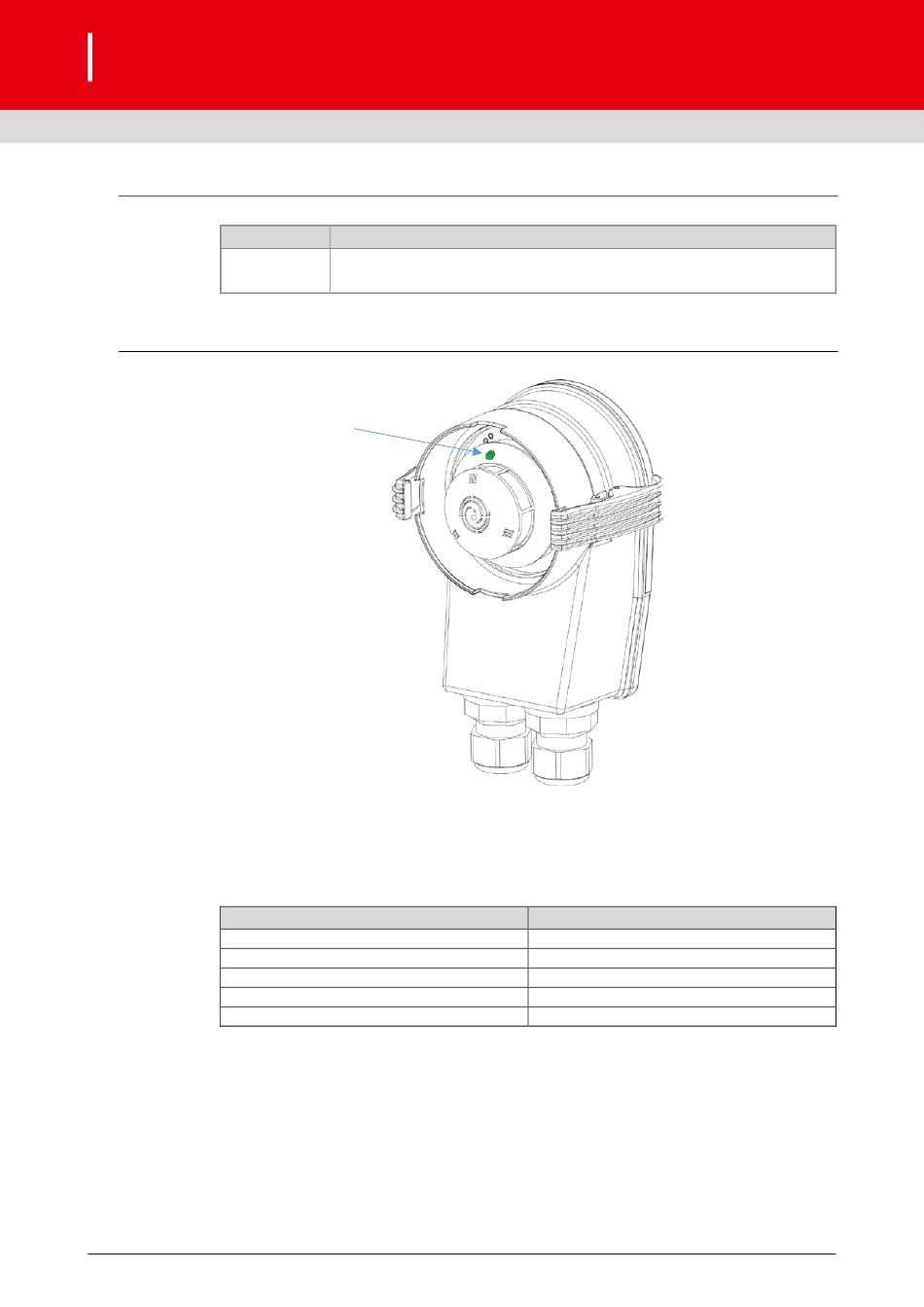

7.2.3. Anzeigeelement des Rauchschalters
1) Für die Kontrolle der Multi-LED des Rauchschalters demontieren Sie die Rauchauslöseein-
richtung vom Einbausockel (⇒ siehe Kap. 5.2.6 Montage der Rauchauslöseeinrichtung,
Seite 25).
2) Entfernen Sie den Strömungseinsatz (⇒ siehe Kap. 5.2.5 Montage des Strömungseinsat-
zes, Seite 24).
Beschreibung
Normalbetrieb
Leicht verschmutzt
Stark verschmutzt
Störung
Alarm
Montage- und Betriebsanleitung für Fachpersonal D3466.950.000-00 (Stand 2021-10)
Beschreibung
RESET < 3 Sek.
TEST ≥ 3 Sek.
Multi-LED
Multi-LED
grün
grün kurz wechselnd nach gelb
grün stetig alternierend gelb
gelb
rot
Seite 41
