Montage und Installation
OR4 basic / RL4 basic
Zielgruppe: EFK, EUP

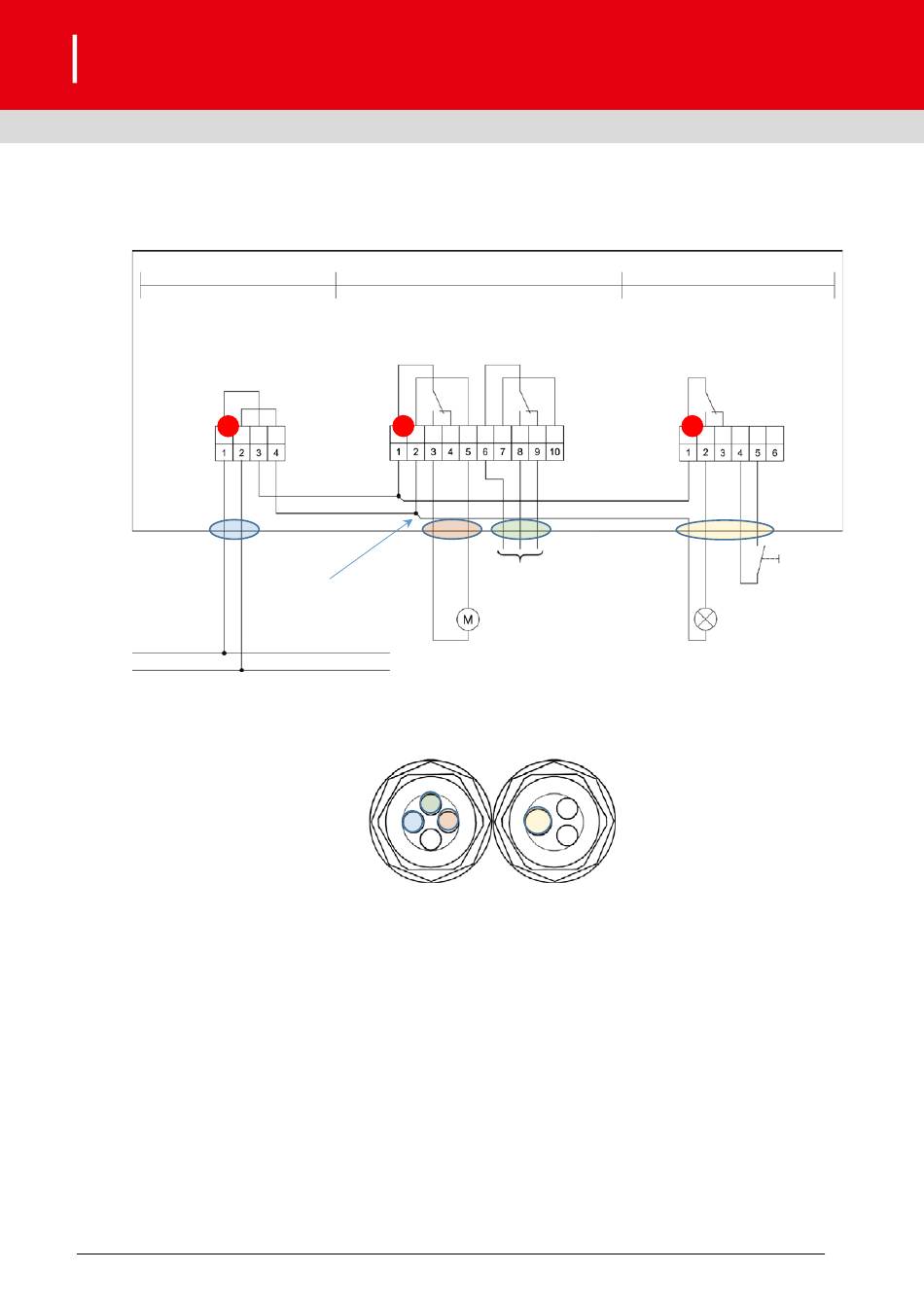

Anschlussbeispiel 2:
gezeichnet spannungsloser Zustand
Power
1
24 V AC/DC (SELV)
GND
Montage- und Betriebsanleitung für Fachpersonal D3466.950.000-00 (Stand 2021-10)
Brandschutzklappe mit 24 V AC/DC Federrücklaufmotor –
Rauchauslöseeinrichtung 24 V AC/DC
Alarmrelais
24 V AC/DC (SELV), 8 A
250 V AC, 8 A
2
zulässige
Verteilerklemmen
z. B. WAGO 221
oder gleichwertig!
Freigabe Ventilator
Brandschutzklappe
Rauchschalter verschmutzt
Beispiel:
Verwendung der Kabelver-
schraubungen
GLT
30 V AC/DC (SELV), 2 A
3
Taste TEST/RESET
Anzeige
