Montage und Installation
OR4 basic / RL4 basic
Zielgruppe: EFK, EUP
5.2. Montage
5.2.1.
Luftrichtungsunabhängiger Einbau der Rauchauslöseeinrichtung
Der Einbau einer Rauchauslöseeinrichtung kann luftrichtungsunabhängig in Lüftungsleitungen beliebi-
ger Ausrichtung erfolgen (z. B. waagerecht, senkrecht oder auch schräg). Dabei ist die Rauchauslö-
seeinrichtung so zu platzieren, dass im laufenden Betrieb der Lüftungsanlage eine kontinuierliche
Durchströmung und damit eine ordnungsgemäße Rauchdetektion gewährleistet ist. Die Rauchauslö-
seeinrichtung darf nicht entlang der Längskanten von eckigen Luftleitungen (Eckbereich) eingebaut
werden.

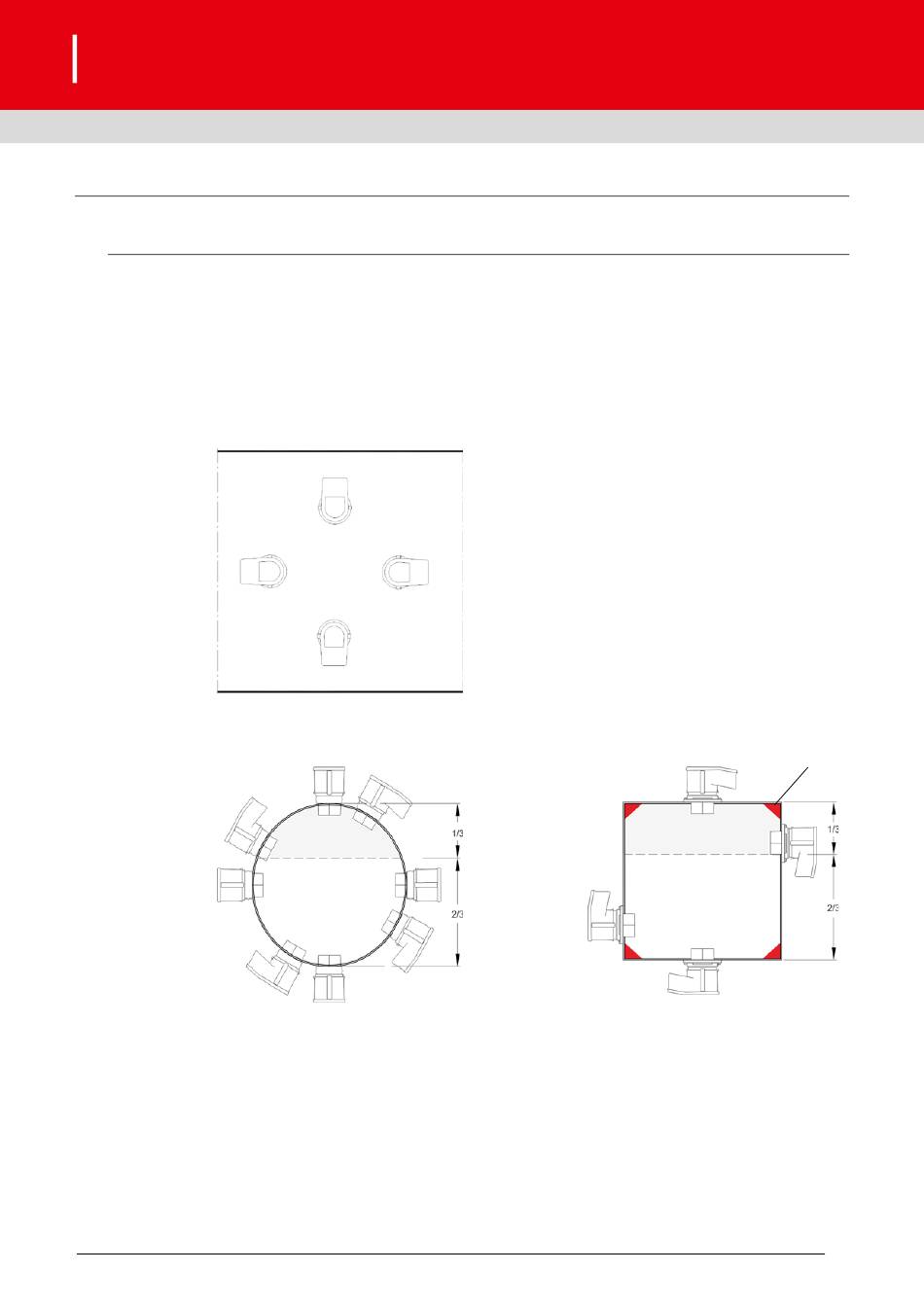

Luftrichtungsunabhängiger Einbau
Einbaupositionen rund
In kleinen und mittleren Leitungsquerschnitten kann der Einbau einer Rauchauslöseeinrichtung oben,
seitlich oder auch unten erfolgen. In großen waagerecht verlaufenden Querschnitten sollte der Einbau
zwecks frühzeitiger Raucherkennung im oberen Drittel der Lüftungsleitung erfolgen.
Grundsätzlich ist stets ein ausreichender Einbauabstand zu Verbindungsstellen wie Steckverbindun-
gen oder Flanschen einzuhalten.
Montage- und Betriebsanleitung für Fachpersonal D3466.950.000-00 (Stand 2021-10)
Einbaupositionen eckig
Eckbereich
Seite 19
