Vorbereitung Der Anschlussleitungen; Netzanschluss; Alarmschnittstelle - WILDEBOER OR4 basic Montage- Und Betriebsanleitung

Montage und Installation
OR4 basic / RL4 basic
Zielgruppe: EFK, EUP

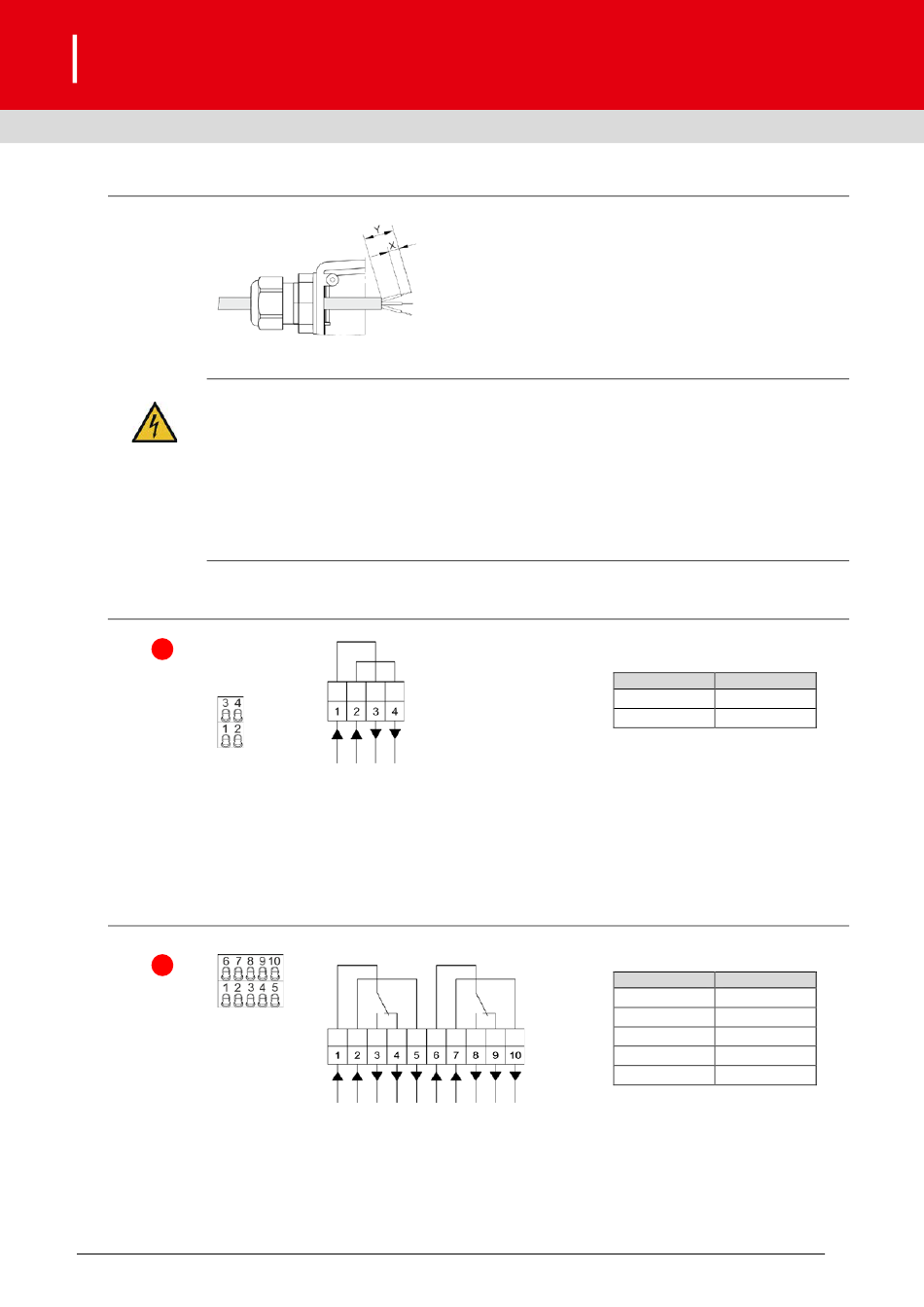

5.3.3.

Vorbereitung der Anschlussleitungen

GEFAHR!
Unzureichende Isolierung
Wird in dem Gerät 230 V AC sowie SELV Spannung verwendet, ist die innere Isolierung der
230 V AC Leitungen gegenüber der SELV Spannung nicht ausreichend.
Isolieren Sie die äußere Ummantelung der eingeführten Leitungen so kurz wie möglich ab.

Beschädigen Sie nicht die innere Isolierung.

Falls erforderlich, Leitung mit einem Kabelbinder sichern.

5.3.4.

Netzanschluss

1
Bei Verwendung von 230 V AC muss das Warnschild für den Anschlussdeckel aufgeklebt werden

(⇒ siehe Kap. 5.3.2 Verwendung des Warnschildes für den Anschlussdeckel, Seite 29)
Beachten Sie die maximale Strombelastbarkeit der Anschlussklemme

Bauseits ist eine angemessene Absicherung vorzusehen.

5.3.5.

Alarmschnittstelle

2
Im Normalbetrieb ist das Relais der Alarmschnittstelle aktiviert

Bei Verwendung von 230 V AC muss das Warnschild für den Anschlussdeckel aufgeklebt werden

(⇒ siehe Kapitel 5.3.2 Verwendung des Warnschildes für den Anschlussdeckel, Seite 29)
Beachten Sie das Derating der Alarmschnittstelle (⇒ siehe Kapitel 2.2 Derating Alarmschnittstelle,

Seite 8)
Montage- und Betriebsanleitung für Fachpersonal D3466.950.000-00 (Stand 2021-10)
gezeichnet spannungsloser Zustand
x = 9-10 mm
y = bei Verwendung von 230 V AC so kurz wie
möglich!
Anschluss
1, 3
2, 4
Anschluss
1, 6
2, 7
3, 8
4, 9
5, 10
Signal
L/+
N/GND
Signal
L/+
N/GND
Alarm NO
Alarm NC
N/GND
