Montage und Installation
OR4 basic / RL4 basic
Zielgruppe: EFK, EUP
5.3.7.
Anschlussbeispiele
Für die potentialfreien Relaiskontakte ist eine bauseitige Überstromschutzeinrichtung vorzusehen.
Die Schaltkontakte des Alarmrelais dürfen nur für 230 V AC oder nur für 24 V AC/DC (SELV)
verwendet werden. Eine Kombination aus 230 V AC und 24 V AC/DC (SELV) ist nicht zulässig.
Beachten Sie das Derating des Alarmrelais (⇒siehe Kap. 2.2 Derating Alarmschnittstelle, Seite 8)
Die Freischaltung der Rauchauslöseeinrichtung ist bauseits vorzusehen.
Beachten Sie die Strombelastbarkeit der Kontakte der Anschlussklemmen (⇒siehe Kap. 2.1 Tech-
nische Daten, Seite 7).
Bei Verwendung von 230 V AC müssen die Ummantelungen der in das Gerät eingeführten Lei-
tungen so kurz wie möglich abisoliert werden (⇒ siehe Kap. 5.3.3 Vorbereitung der Anschlusslei-
tungen, Seite 30).

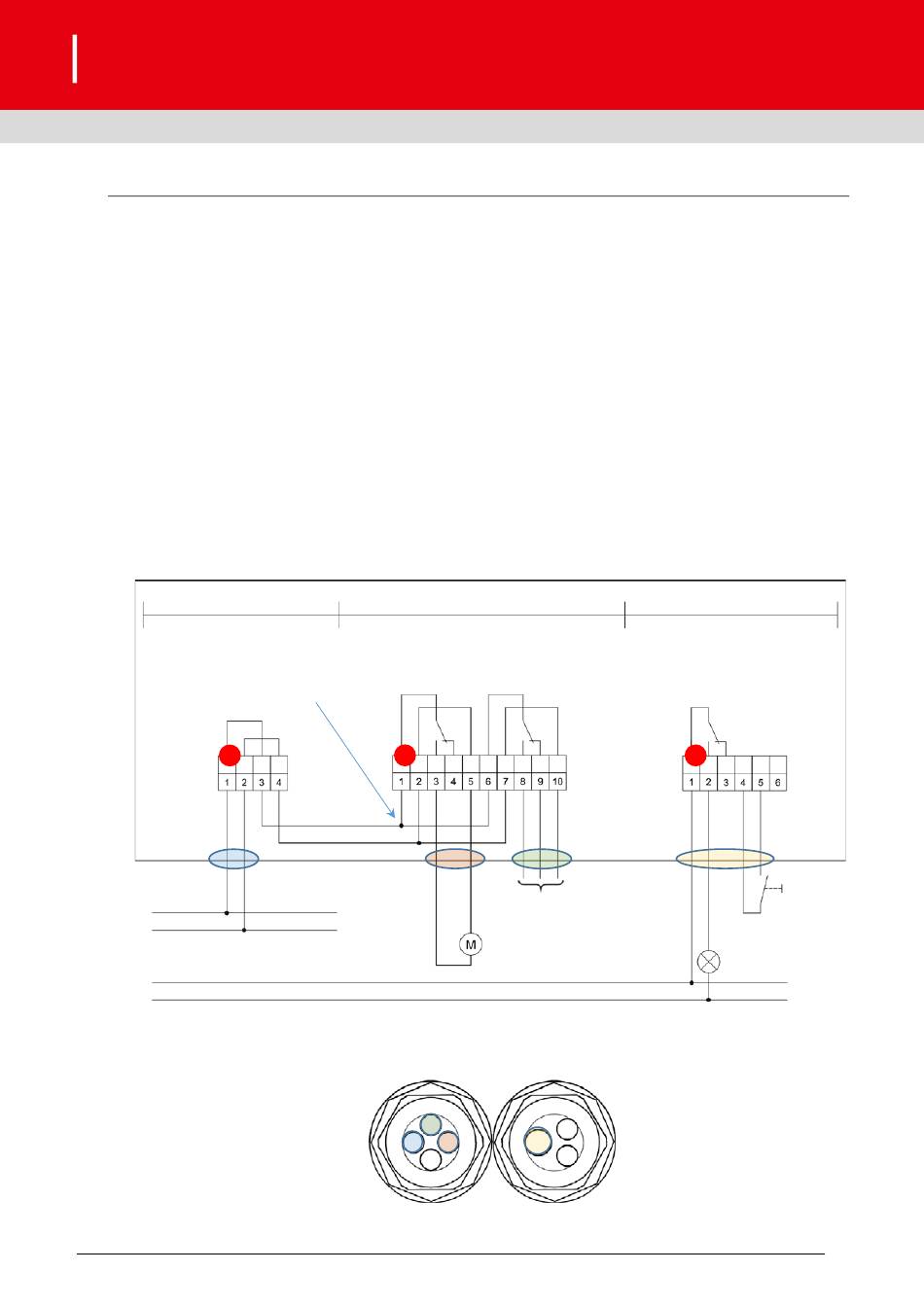

Anschlussbeispiel 1:
gezeichnet spannungsloser Zustand
Power
1
230 V AC
N
24 V AC/DC (SELV)
GND
Montage- und Betriebsanleitung für Fachpersonal D3466.950.000-00 (Stand 2021-10)
Brandschutzklappe mit 230 V AC Federrücklaufmotor –
Rauchauslöseeinrichtung 230 V AC
zulässige
24 V AC/DC (SELV), 8 A
Verteilerklemmen
250 V AC, 8 A
z. B. WAGO 221
oder gleichwertig!
2
Alarmrelais
Freigabe Ventilator
(Koppelrelais)
Brandschutzklappe
GLT
30 V AC/DC (SELV), 2 A
3
Taste TEST/RESET
Anzeige
Rauchschalter verschmutzt
Beispiel:
Verwendung der Kabelver-
schraubungen
Seite 32
