Montage und Installation
OR4 basic / RL4 basic
Zielgruppe: EFK, EUP
5.2.3. Montage des Einbausockels R/K an einem eckigen Lüftungskanal
VORSICHT!
Schnittverletzungen
Durch Kontakt mit scharfkantigen Blechteilen besteht die Gefahr von Schnittverletzungen.
Bei allen Arbeiten schnittfeste Handschuhe tragen und scharfe Schnittkanten am Lüftungskanal um-
gehend entgraten.
TIPP!
Eine maßstabsgerechte Bohrschablone liegt dem Gerät bei.
Weiterhin finden Sie im Anhang dieser Dokumentation eine entsprechende Druckvorlage. Überprü-
fen Sie unbedingt die Passgenauigkeit ihres Ausdrucks mit dem realen Gerät, bevor Sie die Boh-
rungen für die Befestigung vornehmen.

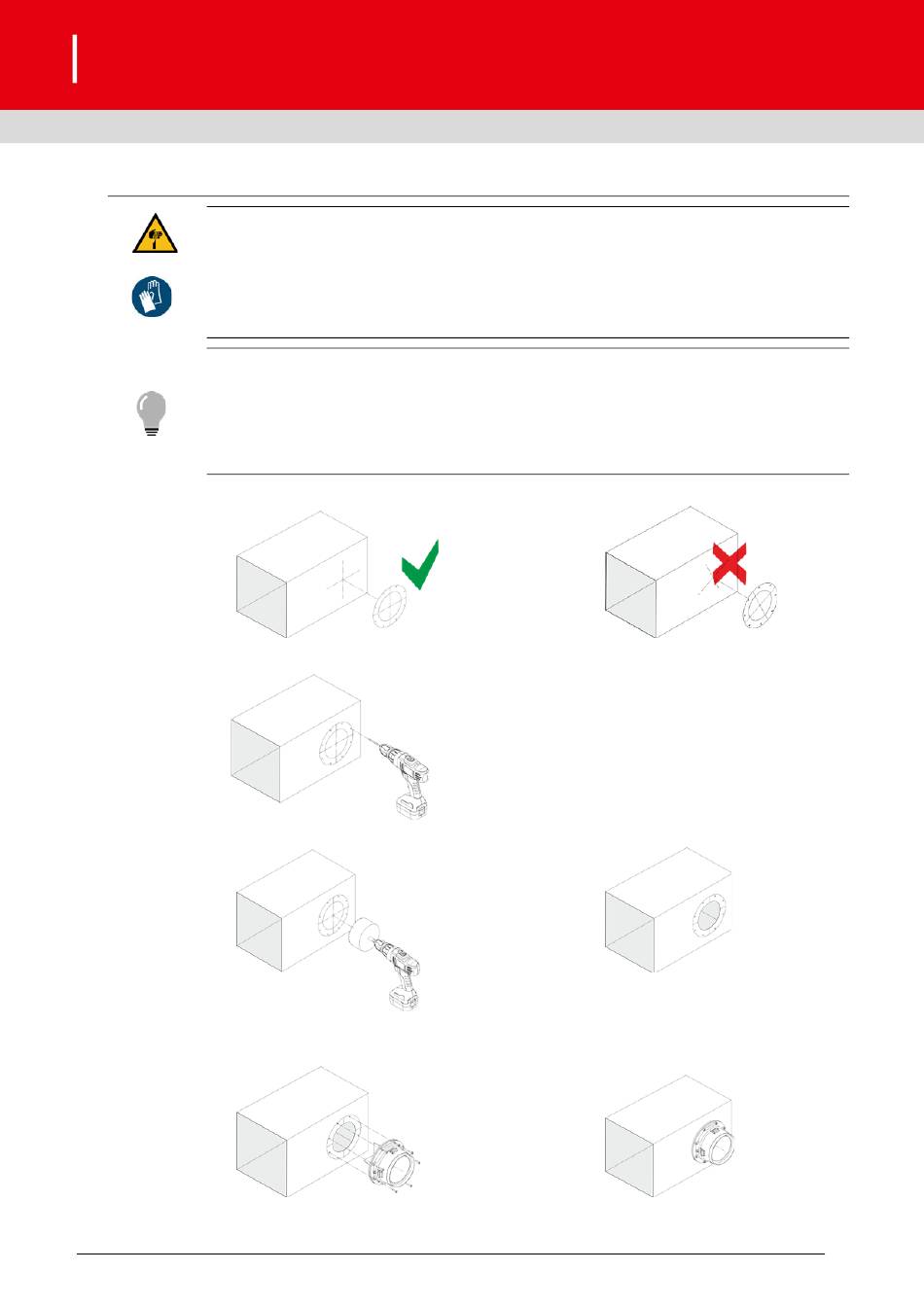

1) Mittelpunkt der Einbauöffnung ausmessen und Bohrschablone aufkleben.
2) Befestigungslöcher bohren (3,3 mm) für die Montage des Einbausockels R/K.
3) Einbauöffnung für Einbausockel R/K herstellen (Durchmesser: 94 – 98 mm).
4) Einbausockel R/K in die Einbauöffnung einführen und mit Blindnieten am Lüftungskanal befes-
tigen. Achten Sie auf die Ausrichtung des Einbausockels R/K zur Luftrichtung.
Montage- und Betriebsanleitung für Fachpersonal D3466.950.000-00 (Stand 2021-10)
Seite 21
