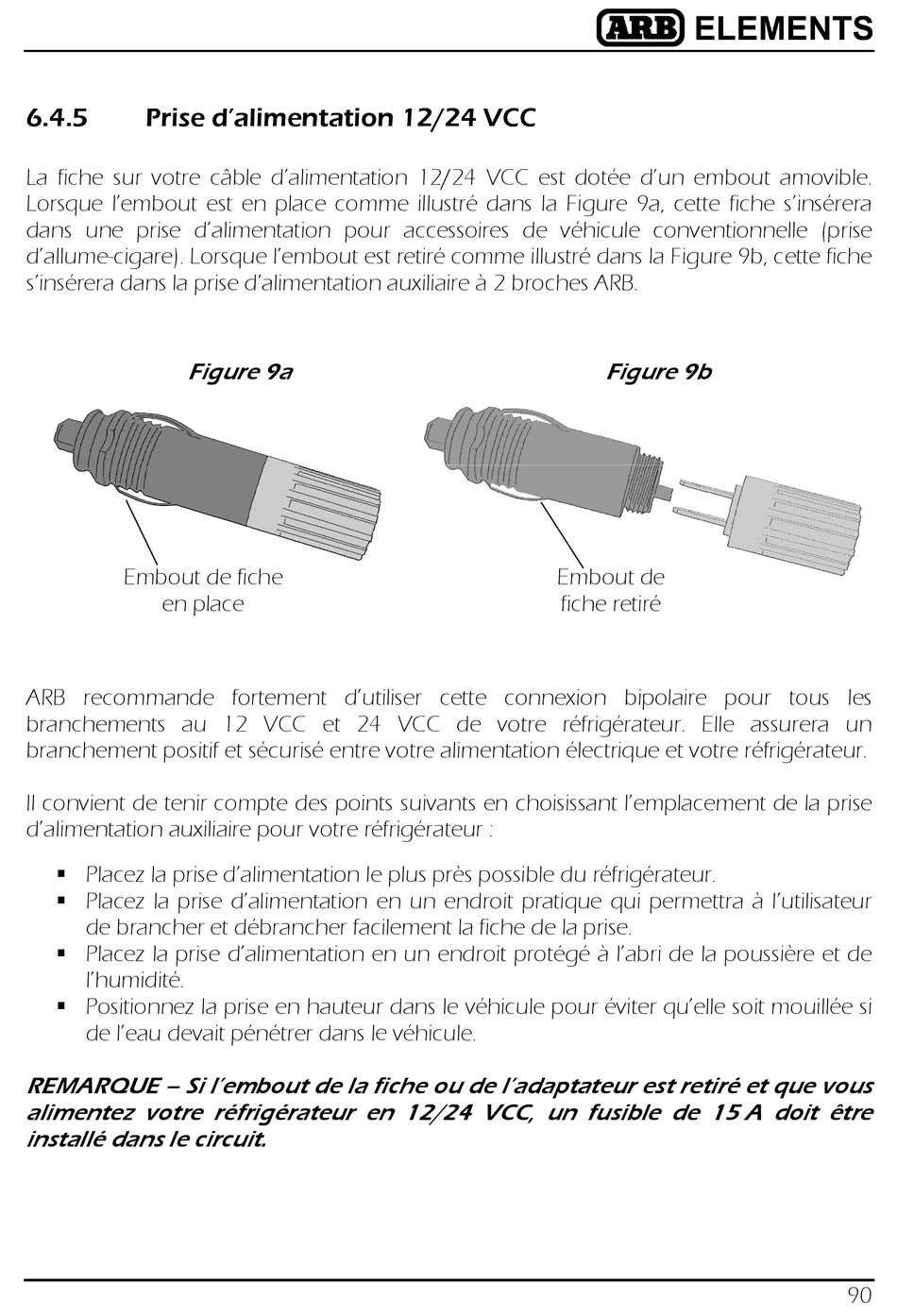

6.4.5

Prise d'alimentation 12/24 VCC

La fiche sur votre câble d'alimentation 12/24 VCC est dotée d'un embout amovible.
Lorsque l'embout est en place comme illustré dans la Figure 9a, cette fiche s'insérera
dans une prise d'alimentation pour accessoires de véhicule conventionnelle (prise
d'allume-cigare). Lorsque l'embout est retiré comme illustré dans la Figure 9b, cette fiche
s'insérera dans la prise d'alimentation auxiliaire à 2 broches ARB.
Figure 9a
Embout de fiche
en place
ARB recommande fortement d'utiliser cette connexion bipolaire pour tous les
branchements au 12 VCC et 24 VCC de votre réfrigérateur. Elle assurera un
branchement positif et sécurisé entre votre alimentation électrique et votre réfrigérateur.
Il convient de tenir compte des points suivants en choisissant l'emplacement de la prise
d'alimentation auxiliaire pour votre réfrigérateur :
 Placez la prise d'alimentation le plus près possible du réfrigérateur.
 Placez la prise d'alimentation en un endroit pratique qui permettra à l'utilisateur
de brancher et débrancher facilement la fiche de la prise.
 Placez la prise d'alimentation en un endroit protégé à l'abri de la poussière et de
l'humidité.
 Positionnez la prise en hauteur dans le véhicule pour éviter qu'elle soit mouillée si
de l'eau devait pénétrer dans le véhicule.
REMARQUE – Si l'embout de la fiche ou de l'adaptateur est retiré et que vous
alimentez votre réfrigérateur en 12/24 VCC, un fusible de 15 A doit être
installé dans le circuit.
Figure 9b
Embout de
fiche retiré
90
