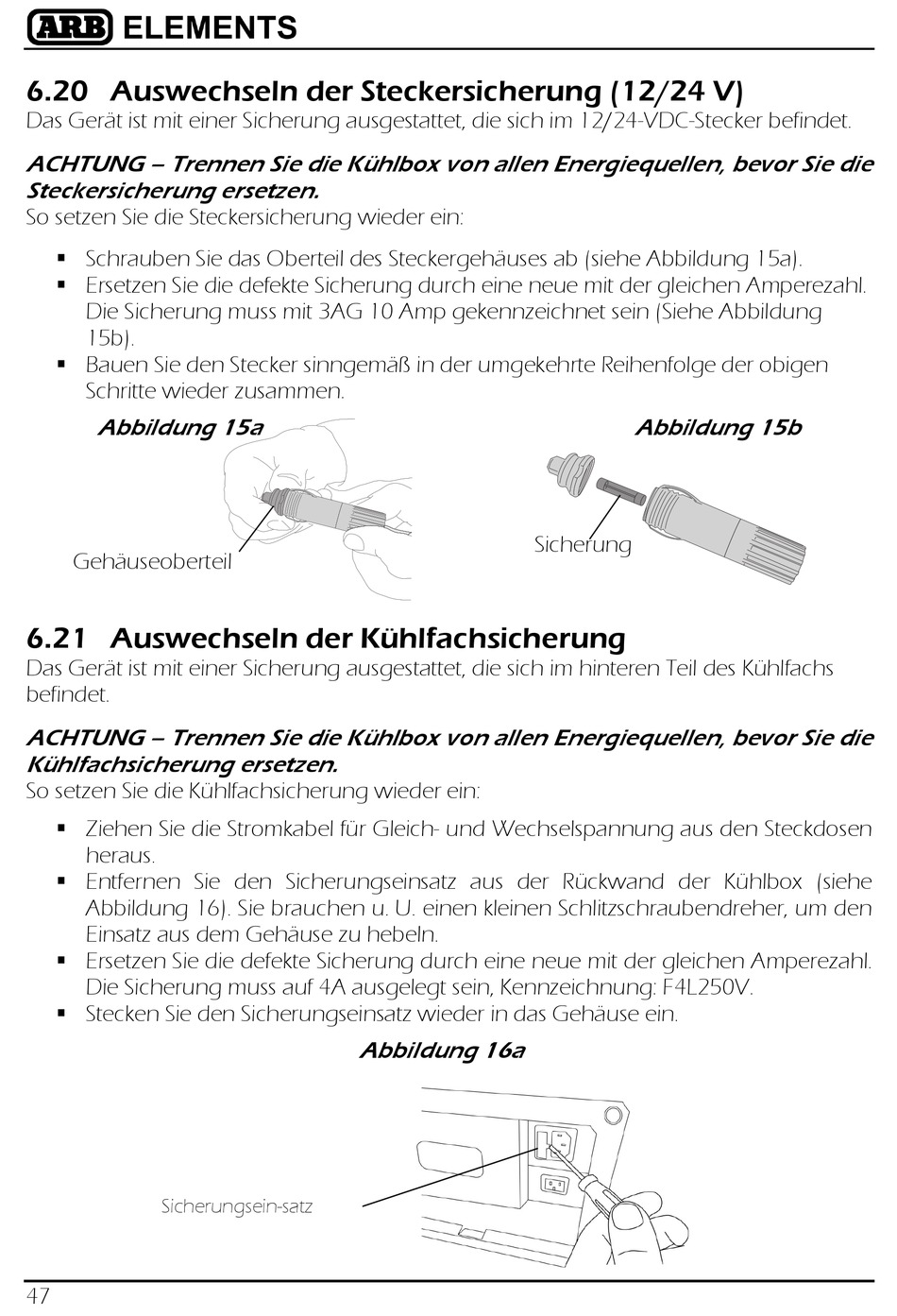

6.20 Auswechseln der Steckersicherung (12/24 V)

Das Gerät ist mit einer Sicherung ausgestattet, die sich im 12/24-VDC-Stecker befindet.
ACHTUNG – Trennen Sie die Kühlbox von allen Energiequellen, bevor Sie die
Steckersicherung ersetzen.
So setzen Sie die Steckersicherung wieder ein:
 Schrauben Sie das Oberteil des Steckergehäuses ab (siehe Abbildung 15a).
 Ersetzen Sie die defekte Sicherung durch eine neue mit der gleichen Amperezahl.
Die Sicherung muss mit 3AG 10 Amp gekennzeichnet sein (Siehe Abbildung
15b).
 Bauen Sie den Stecker sinngemäß in der umgekehrte Reihenfolge der obigen
Schritte wieder zusammen.
Abbildung 15a
Gehäuseoberteil
6.21 Auswechseln der Kühlfachsicherung
Das Gerät ist mit einer Sicherung ausgestattet, die sich im hinteren Teil des Kühlfachs
befindet.
ACHTUNG – Trennen Sie die Kühlbox von allen Energiequellen, bevor Sie die
Kühlfachsicherung ersetzen.
So setzen Sie die Kühlfachsicherung wieder ein:
 Ziehen Sie die Stromkabel für Gleich- und Wechselspannung aus den Steckdosen
heraus.
 Entfernen Sie den Sicherungseinsatz aus der Rückwand der Kühlbox (siehe
Abbildung 16). Sie brauchen u. U. einen kleinen Schlitzschraubendreher, um den
Einsatz aus dem Gehäuse zu hebeln.
 Ersetzen Sie die defekte Sicherung durch eine neue mit der gleichen Amperezahl.
Die Sicherung muss auf 4A ausgelegt sein, Kennzeichnung: F4L250V.
 Stecken Sie den Sicherungseinsatz wieder in das Gehäuse ein.
Sicherungsein-satz
47
Abbildung 16a
Abbildung 15b
Sicherung
