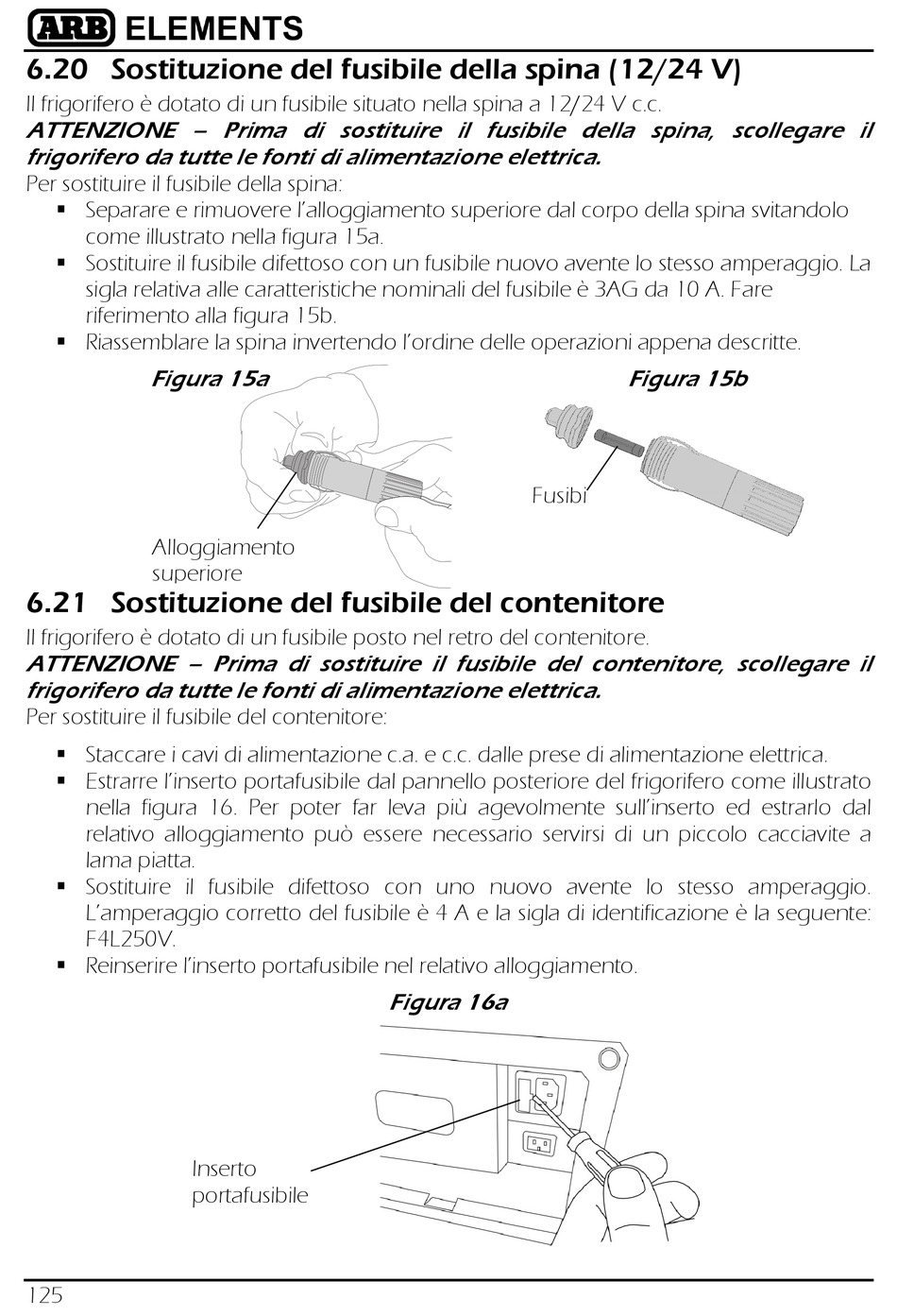

6.20 Sostituzione del fusibile della spina (12/24 V)

Il frigorifero è dotato di un fusibile situato nella spina a 12/24 V c.c.
ATTENZIONE – Prima di sostituire il fusibile della spina, scollegare il
frigorifero da tutte le fonti di alimentazione elettrica.
Per sostituire il fusibile della spina:
 Separare e rimuovere l'alloggiamento superiore dal corpo della spina svitandolo
come illustrato nella figura 15a.
 Sostituire il fusibile difettoso con un fusibile nuovo avente lo stesso amperaggio. La
sigla relativa alle caratteristiche nominali del fusibile è 3AG da 10 A. Fare
riferimento alla figura 15b.
 Riassemblare la spina invertendo l'ordine delle operazioni appena descritte.
Figura 15a
Alloggiamento
superiore

6.21 Sostituzione del fusibile del contenitore

Il frigorifero è dotato di un fusibile posto nel retro del contenitore.
ATTENZIONE – Prima di sostituire il fusibile del contenitore, scollegare il
frigorifero da tutte le fonti di alimentazione elettrica.
Per sostituire il fusibile del contenitore:
 Staccare i cavi di alimentazione c.a. e c.c. dalle prese di alimentazione elettrica.
 Estrarre l'inserto portafusibile dal pannello posteriore del frigorifero come illustrato
nella figura 16. Per poter far leva più agevolmente sull'inserto ed estrarlo dal
relativo alloggiamento può essere necessario servirsi di un piccolo cacciavite a
lama piatta.
 Sostituire il fusibile difettoso con uno nuovo avente lo stesso amperaggio.
L'amperaggio corretto del fusibile è 4 A e la sigla di identificazione è la seguente:
F4L250V.
 Reinserire l'inserto portafusibile nel relativo alloggiamento.
Inserto
portafusibile
125
Fusibi
Figura 16a
Figura 15b
