6.4.3

Collegamento a 12/24 V c.c.

Il frigorifero ARB può essere alimentato a 12 V o 24 V c.c.. L'apparecchio è dotato di un
circuito di controllo al fine di evitare l'inversione di polarità quando lo si collega a una
batteria.
Per collegare il frigorifero a un'alimentazione a 12 V o 24 V c.c.:
 Inserire il cavo di alimentazione a 12/24 V nella presa di alimentazione c.c. sul
pannello posteriore del frigorifero come illustrato nella figura 8.
 Collegare l'estremità libera del cavo di alimentazione a un'alimentazione elettrica
a 12 V o 24 V c.c. munita di idonei fusibili. Per informazioni sul cablaggio c.c. e i
relativi fusibili, fare riferimento al paragrafo 6.4.4.
6.4.4

Requisiti di cablaggio a 12/24 V c.c.

Per garantire le prestazioni ottimali del frigorifero, è importante che il cablaggio utilizzato
abbia una portata idonea per il carico. Il cablaggio per gli utilizzatori in molti veicoli non
è idoneo a tale scopo.
ARB raccomanda di installare un circuito di cablaggio dedicato all'alimentazione
elettrica del frigorifero. Questo circuito deve essere il più corto possibile e collegato
direttamente all'alimentazione elettrica tramite un fusibile da 15 A. Il kit di cablaggio c.c.
ARB fornisce tutto il materiale necessario a realizzare tale circuito.
Per un'installazione su veicoli o imbarcazioni, ARB raccomanda di collegare il circuito di
cablaggio a un'alimentazione elettrica isolata, come un sistema di batterie ausiliario. In
tal modo si eviterà di scaricare la batteria principale.
Per cavi di lunghezza fino a 6 m (20'), ARB raccomanda l'impiego di un cavo per uso
automobilistico dal diametro minimo di 6 mm (4,5 mm
Per cavi di lunghezza maggiore di 6 m (20'), ARB raccomanda di rivolgersi a un tecnico
qualificato per farsi consigliare la sezione corretta del cavo.
115

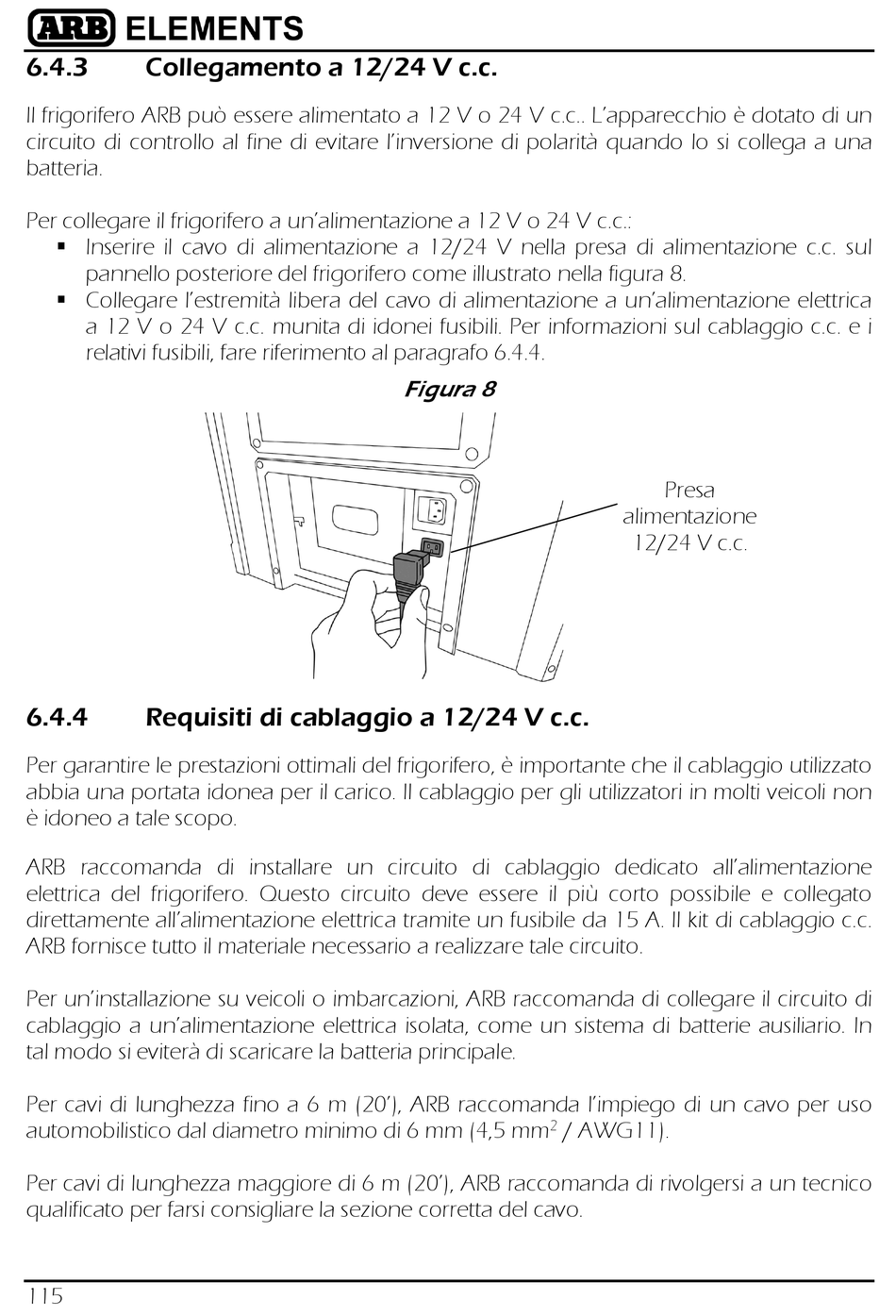

Figura 8
2 / AWG11).
Presa
alimentazione
12/24 V c.c.
