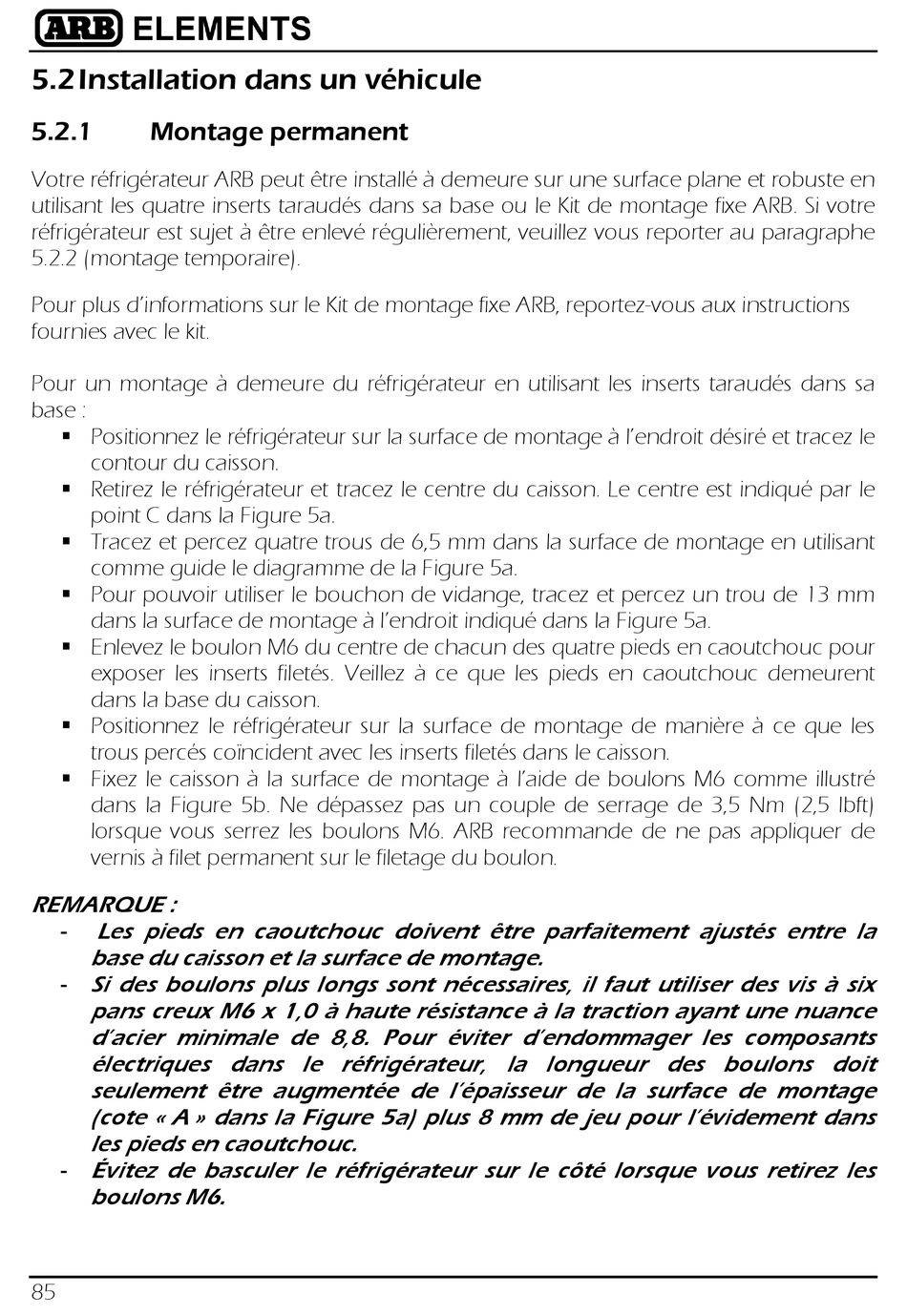

5.2 Installation dans un véhicule
5.2.1

Montage permanent

Votre réfrigérateur ARB peut être installé à demeure sur une surface plane et robuste en
utilisant les quatre inserts taraudés dans sa base ou le Kit de montage fixe ARB. Si votre
réfrigérateur est sujet à être enlevé régulièrement, veuillez vous reporter au paragraphe
5.2.2 (montage temporaire).
Pour plus d'informations sur le Kit de montage fixe ARB, reportez-vous aux instructions
fournies avec le kit.
Pour un montage à demeure du réfrigérateur en utilisant les inserts taraudés dans sa
base :
 Positionnez le réfrigérateur sur la surface de montage à l'endroit désiré et tracez le
contour du caisson.
 Retirez le réfrigérateur et tracez le centre du caisson. Le centre est indiqué par le
point C dans la Figure 5a.
 Tracez et percez quatre trous de 6,5 mm dans la surface de montage en utilisant
comme guide le diagramme de la Figure 5a.
 Pour pouvoir utiliser le bouchon de vidange, tracez et percez un trou de 13 mm
dans la surface de montage à l'endroit indiqué dans la Figure 5a.
 Enlevez le boulon M6 du centre de chacun des quatre pieds en caoutchouc pour
exposer les inserts filetés. Veillez à ce que les pieds en caoutchouc demeurent
dans la base du caisson.
 Positionnez le réfrigérateur sur la surface de montage de manière à ce que les
trous percés coïncident avec les inserts filetés dans le caisson.
 Fixez le caisson à la surface de montage à l'aide de boulons M6 comme illustré
dans la Figure 5b. Ne dépassez pas un couple de serrage de 3,5 Nm (2,5 lbft)
lorsque vous serrez les boulons M6. ARB recommande de ne pas appliquer de
vernis à filet permanent sur le filetage du boulon.
REMARQUE :
Les pieds en caoutchouc doivent être parfaitement ajustés entre la
-
base du caisson et la surface de montage.
Si des boulons plus longs sont nécessaires, il faut utiliser des vis à six
-
pans creux M6 x 1,0 à haute résistance à la traction ayant une nuance
d'acier minimale de 8,8. Pour éviter d'endommager les composants
électriques dans le réfrigérateur, la longueur des boulons doit
seulement être augmentée de l'épaisseur de la surface de montage
(cote « A » dans la Figure 5a) plus 8 mm de jeu pour l'évidement dans
les pieds en caoutchouc.
Évitez de basculer le réfrigérateur sur le côté lorsque vous retirez les
-
boulons M6.
