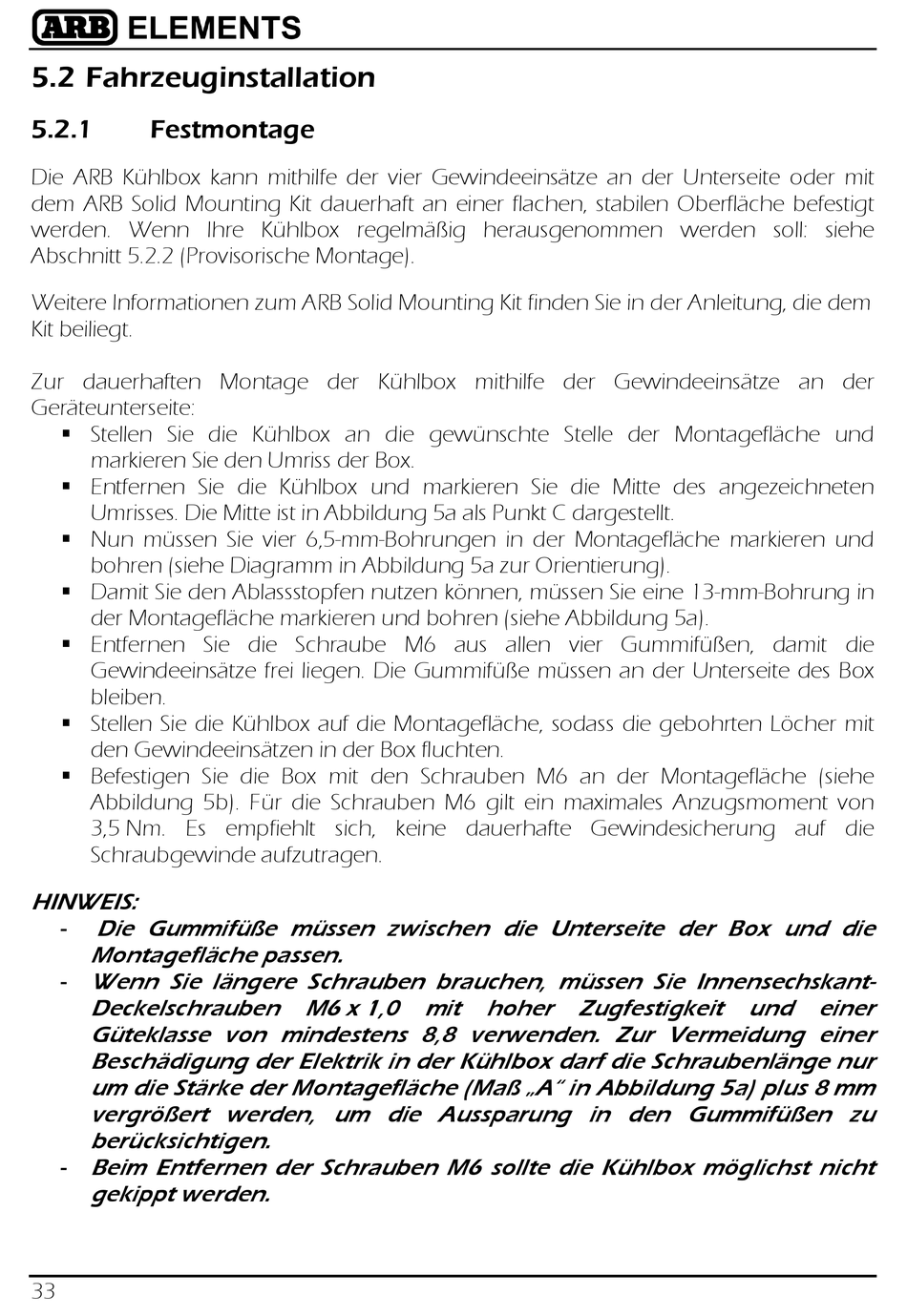

5.2 Fahrzeuginstallation

5.2.1

Festmontage

Die ARB Kühlbox kann mithilfe der vier Gewindeeinsätze an der Unterseite oder mit
dem ARB Solid Mounting Kit dauerhaft an einer flachen, stabilen Oberfläche befestigt
werden. Wenn Ihre Kühlbox regelmäßig herausgenommen werden soll: siehe
Abschnitt 5.2.2 (Provisorische Montage).
Weitere Informationen zum ARB Solid Mounting Kit finden Sie in der Anleitung, die dem
Kit beiliegt.
Zur dauerhaften Montage der Kühlbox mithilfe der Gewindeeinsätze an der
Geräteunterseite:
 Stellen Sie die Kühlbox an die gewünschte Stelle der Montagefläche und
markieren Sie den Umriss der Box.
 Entfernen Sie die Kühlbox und markieren Sie die Mitte des angezeichneten
Umrisses. Die Mitte ist in Abbildung 5a als Punkt C dargestellt.
 Nun müssen Sie vier 6,5-mm-Bohrungen in der Montagefläche markieren und
bohren (siehe Diagramm in Abbildung 5a zur Orientierung).
 Damit Sie den Ablassstopfen nutzen können, müssen Sie eine 13-mm-Bohrung in
der Montagefläche markieren und bohren (siehe Abbildung 5a).
 Entfernen Sie die Schraube M6 aus allen vier Gummifüßen, damit die
Gewindeeinsätze frei liegen. Die Gummifüße müssen an der Unterseite des Box
bleiben.
 Stellen Sie die Kühlbox auf die Montagefläche, sodass die gebohrten Löcher mit
den Gewindeeinsätzen in der Box fluchten.
 Befestigen Sie die Box mit den Schrauben M6 an der Montagefläche (siehe
Abbildung 5b). Für die Schrauben M6 gilt ein maximales Anzugsmoment von
3,5 Nm. Es empfiehlt sich, keine dauerhafte Gewindesicherung auf die
Schraubgewinde aufzutragen.
HINWEIS:
Die Gummifüße müssen zwischen die Unterseite der Box und die
-
Montagefläche passen.
Wenn Sie längere Schrauben brauchen, müssen Sie Innensechskant-
-
Deckelschrauben
Güteklasse von mindestens 8,8 verwenden. Zur Vermeidung einer
Beschädigung der Elektrik in der Kühlbox darf die Schraubenlänge nur
um die Stärke der Montagefläche (Maß „A" in Abbildung 5a) plus 8 mm
vergrößert werden, um die Aussparung in den Gummifüßen zu
berücksichtigen.
Beim Entfernen der Schrauben M6 sollte die Kühlbox möglichst nicht
-
gekippt werden.
33
M6 x 1,0 mit hoher Zugfestigkeit und einer
