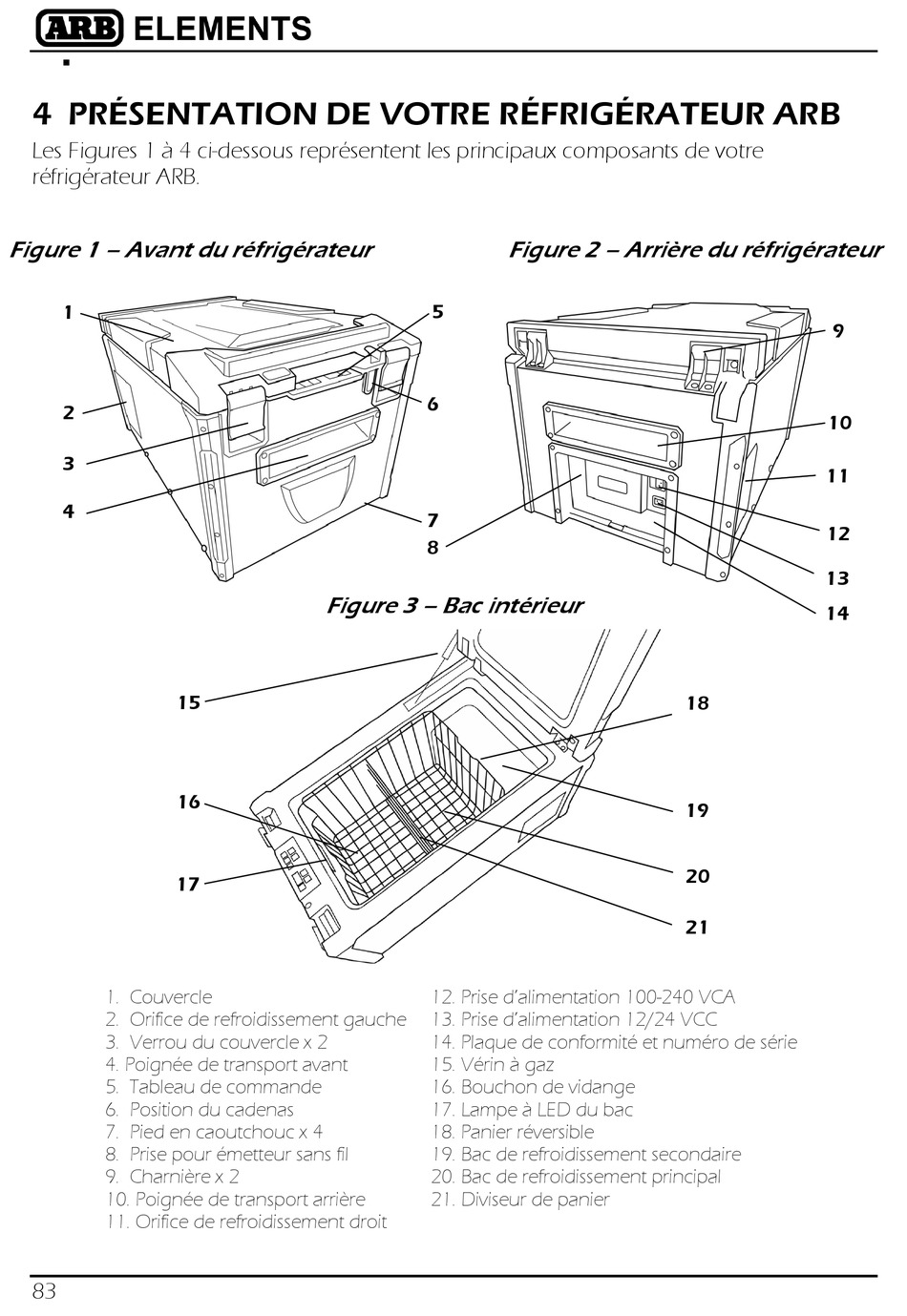

4 PRÉSENTATION DE VOTRE RÉFRIGÉRATEUR ARB
Les Figures 1 à 4 ci-dessous représentent les principaux composants de votre
réfrigérateur ARB.
Figure 1 – Avant du réfrigérateur
1
2
3
4
15
16
17
1. Couvercle
2. Orifice de refroidissement gauche
3. Verrou du couvercle x 2
4. Poignée de transport avant
5. Tableau de commande
6. Position du cadenas
7. Pied en caoutchouc x 4
8. Prise pour émetteur sans fil
9. Charnière x 2
10. Poignée de transport arrière
11. Orifice de refroidissement droit
83
5
6
7
8
Figure 3 – Bac intérieur
12. Prise d'alimentation 100-240 VCA
13. Prise d'alimentation 12/24 VCC
14. Plaque de conformité et numéro de série
15. Vérin à gaz
16. Bouchon de vidange
17. Lampe à LED du bac
18. Panier réversible
19. Bac de refroidissement secondaire
20. Bac de refroidissement principal
21. Diviseur de panier
Figure 2 – Arrière du réfrigérateur
9
10
11
12
13
14
18
19
20
21
