12/24-Volt-Dc-Steckdose - ARB ELEMENTS Bedienungs- Und Serviceanleitung

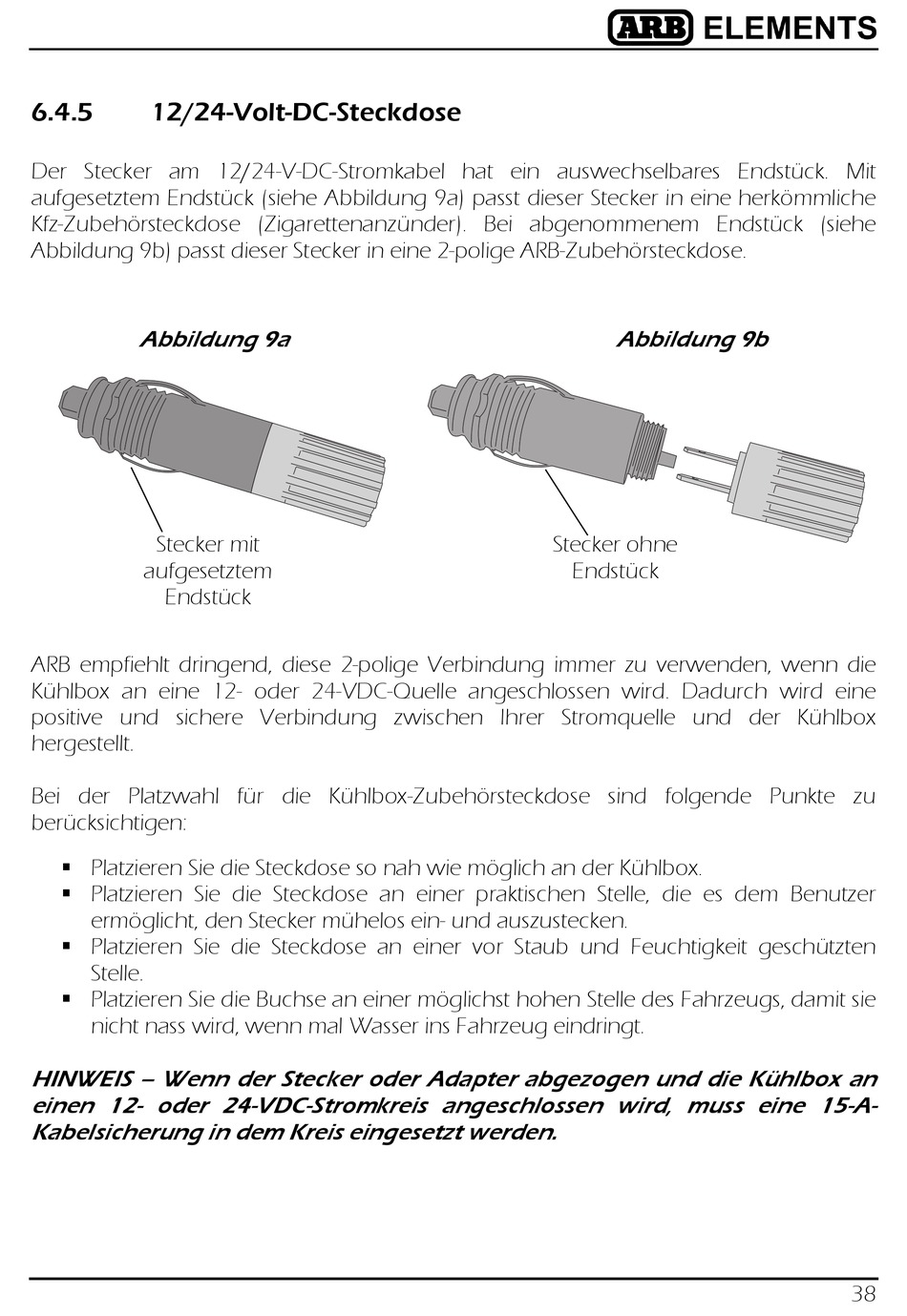

6.4.5

12/24-Volt-DC-Steckdose

Der Stecker am 12/24-V-DC-Stromkabel hat ein auswechselbares Endstück. Mit
aufgesetztem Endstück (siehe Abbildung 9a) passt dieser Stecker in eine herkömmliche
Kfz-Zubehörsteckdose (Zigarettenanzünder). Bei abgenommenem Endstück (siehe
Abbildung 9b) passt dieser Stecker in eine 2-polige ARB-Zubehörsteckdose.
Abbildung 9a
Stecker mit
aufgesetztem
Endstück
ARB empfiehlt dringend, diese 2-polige Verbindung immer zu verwenden, wenn die
Kühlbox an eine 12- oder 24-VDC-Quelle angeschlossen wird. Dadurch wird eine
positive und sichere Verbindung zwischen Ihrer Stromquelle und der Kühlbox
hergestellt.
Bei der Platzwahl für die Kühlbox-Zubehörsteckdose sind folgende Punkte zu
berücksichtigen:
 Platzieren Sie die Steckdose so nah wie möglich an der Kühlbox.
 Platzieren Sie die Steckdose an einer praktischen Stelle, die es dem Benutzer
ermöglicht, den Stecker mühelos ein- und auszustecken.
 Platzieren Sie die Steckdose an einer vor Staub und Feuchtigkeit geschützten
Stelle.
 Platzieren Sie die Buchse an einer möglichst hohen Stelle des Fahrzeugs, damit sie
nicht nass wird, wenn mal Wasser ins Fahrzeug eindringt.
HINWEIS – Wenn der Stecker oder Adapter abgezogen und die Kühlbox an
einen 12- oder 24-VDC-Stromkreis angeschlossen wird, muss eine 15-A-
Kabelsicherung in dem Kreis eingesetzt werden.
Abbildung 9b
Stecker ohne
Endstück
38
