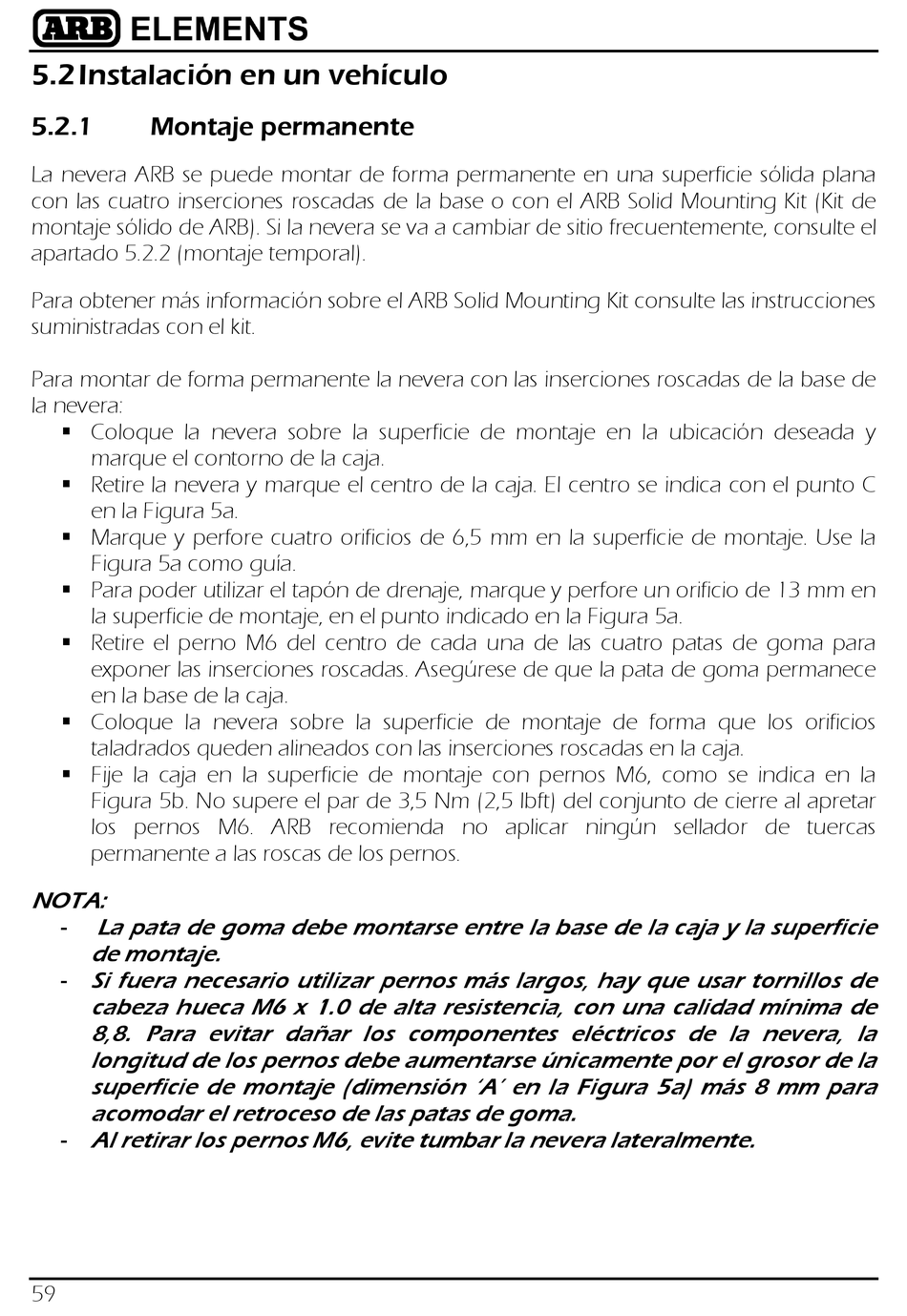

Instalación En Un Vehículo; Montaje Permanente - ARB ELEMENTS Bedienungs- Und Serviceanleitung

5.2 Instalación en un vehículo
5.2.1

Montaje permanente

La nevera ARB se puede montar de forma permanente en una superficie sólida plana
con las cuatro inserciones roscadas de la base o con el ARB Solid Mounting Kit (Kit de
montaje sólido de ARB). Si la nevera se va a cambiar de sitio frecuentemente, consulte el
apartado 5.2.2 (montaje temporal).
Para obtener más información sobre el ARB Solid Mounting Kit consulte las instrucciones
suministradas con el kit.
Para montar de forma permanente la nevera con las inserciones roscadas de la base de
la nevera:
 Coloque la nevera sobre la superficie de montaje en la ubicación deseada y
marque el contorno de la caja.
 Retire la nevera y marque el centro de la caja. El centro se indica con el punto C
en la Figura 5a.
 Marque y perfore cuatro orificios de 6,5 mm en la superficie de montaje. Use la
Figura 5a como guía.
 Para poder utilizar el tapón de drenaje, marque y perfore un orificio de 13 mm en
la superficie de montaje, en el punto indicado en la Figura 5a.
 Retire el perno M6 del centro de cada una de las cuatro patas de goma para
exponer las inserciones roscadas. Asegúrese de que la pata de goma permanece
en la base de la caja.
 Coloque la nevera sobre la superficie de montaje de forma que los orificios
taladrados queden alineados con las inserciones roscadas en la caja.
 Fije la caja en la superficie de montaje con pernos M6, como se indica en la
Figura 5b. No supere el par de 3,5 Nm (2,5 lbft) del conjunto de cierre al apretar
los pernos M6. ARB recomienda no aplicar ningún sellador de tuercas
permanente a las roscas de los pernos.
NOTA:
La pata de goma debe montarse entre la base de la caja y la superficie
-
de montaje.
Si fuera necesario utilizar pernos más largos, hay que usar tornillos de
-
cabeza hueca M6 x 1.0 de alta resistencia, con una calidad mínima de
8,8. Para evitar dañar los componentes eléctricos de la nevera, la
longitud de los pernos debe aumentarse únicamente por el grosor de la
superficie de montaje (dimensión 'A' en la Figura 5a) más 8 mm para
acomodar el retroceso de las patas de goma.
Al retirar los pernos M6, evite tumbar la nevera lateralmente.
-
59
