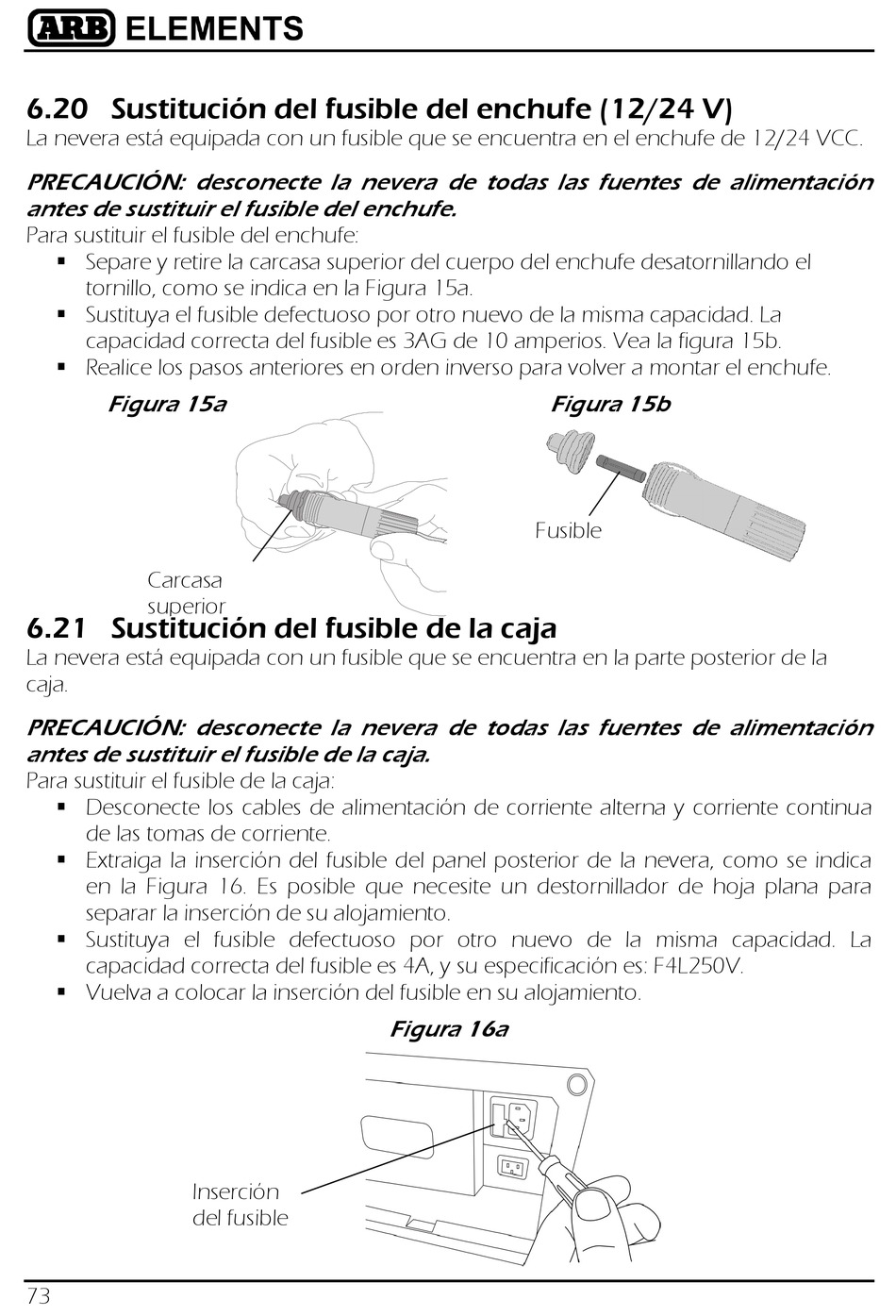

6.20 Sustitución del fusible del enchufe (12/24 V)
La nevera está equipada con un fusible que se encuentra en el enchufe de 12/24 VCC.
PRECAUCIÓN: desconecte la nevera de todas las fuentes de alimentación
antes de sustituir el fusible del enchufe.
Para sustituir el fusible del enchufe:
 Separe y retire la carcasa superior del cuerpo del enchufe desatornillando el
tornillo, como se indica en la Figura 15a.
 Sustituya el fusible defectuoso por otro nuevo de la misma capacidad. La
capacidad correcta del fusible es 3AG de 10 amperios. Vea la figura 15b.
 Realice los pasos anteriores en orden inverso para volver a montar el enchufe.
Figura 15a
Carcasa
superior
6.21 Sustitución del fusible de la caja
La nevera está equipada con un fusible que se encuentra en la parte posterior de la
caja.
PRECAUCIÓN: desconecte la nevera de todas las fuentes de alimentación
antes de sustituir el fusible de la caja.
Para sustituir el fusible de la caja:
 Desconecte los cables de alimentación de corriente alterna y corriente continua
de las tomas de corriente.
 Extraiga la inserción del fusible del panel posterior de la nevera, como se indica
en la Figura 16. Es posible que necesite un destornillador de hoja plana para
separar la inserción de su alojamiento.
 Sustituya el fusible defectuoso por otro nuevo de la misma capacidad. La
capacidad correcta del fusible es 4A, y su especificación es: F4L250V.
 Vuelva a colocar la inserción del fusible en su alojamiento.
Inserción
del fusible
73
Figura 15b
Fusible
Figura 16a
